Facom8mm套筒五金工具结构设计

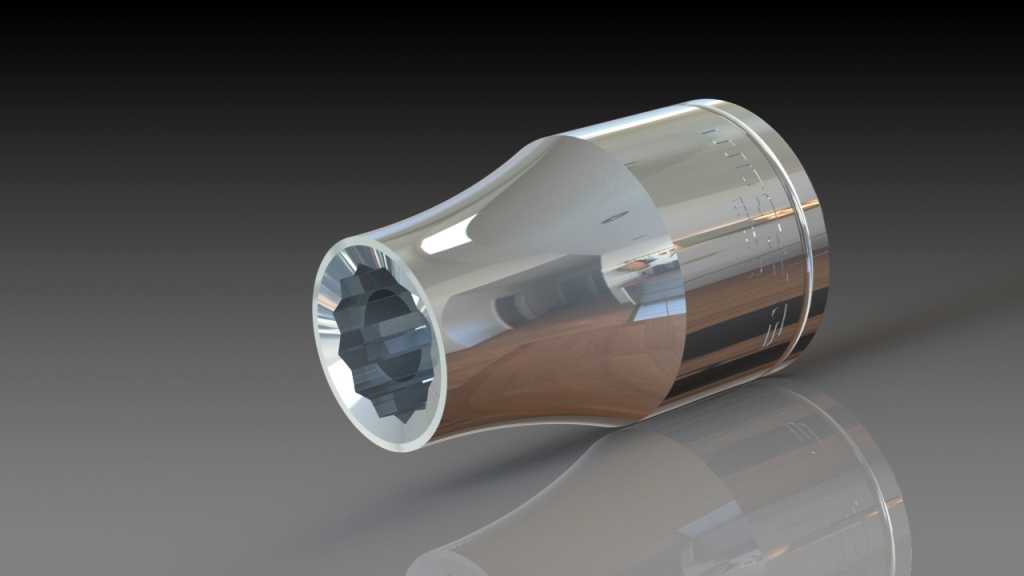

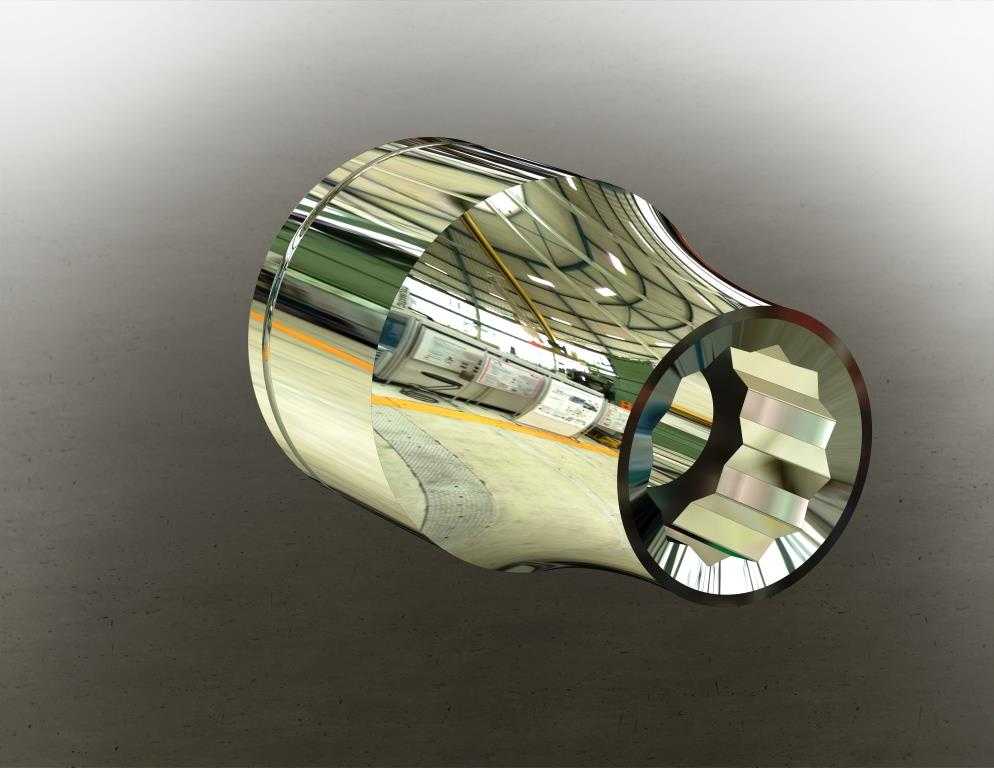

　　在日常设备维保、装配生产线工位、机修钳工日常作业场景里，这类小规格六角套筒是出现频率极高的紧固作业配件，主要配合棘轮扳手、扭力扳手、接杆等配套工具使用，针对8mm规格的外六角螺栓、螺母完成拧紧或拆卸作业，覆盖普通碳钢紧固件、不锈钢紧固件的常规力矩作业需求，在轻工设备装配、家电维修、自行车维保、小型机电设备拆装场景中都有广泛应用。从结构设计逻辑来看，该套筒整体采用变径过渡结构，驱动端为标准四方驱动接口，可匹配常规1/4英寸驱动方的扳手工具，作业端为内六角型腔，型腔尺寸严格适配8mm外六角紧固件的对边尺寸公差，设计时型腔内壁预留了合理的配合间隙，既保证紧固件可以顺利套入，又不会因间隙过大导致拧动时棱角打滑、磨损紧固件六角头。

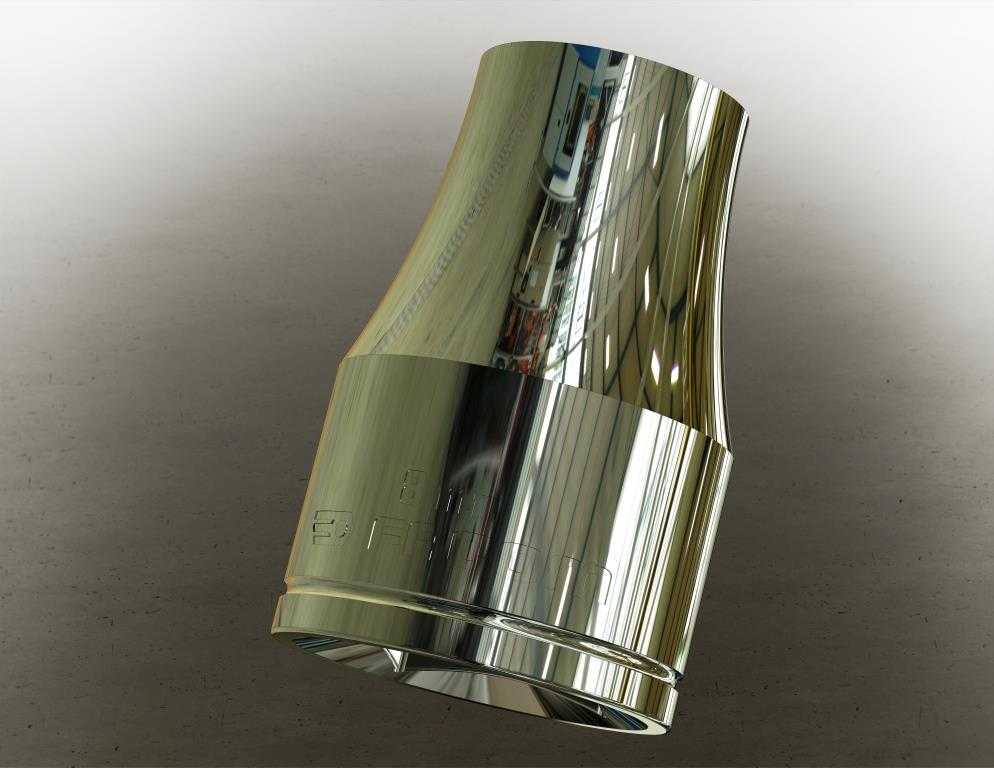

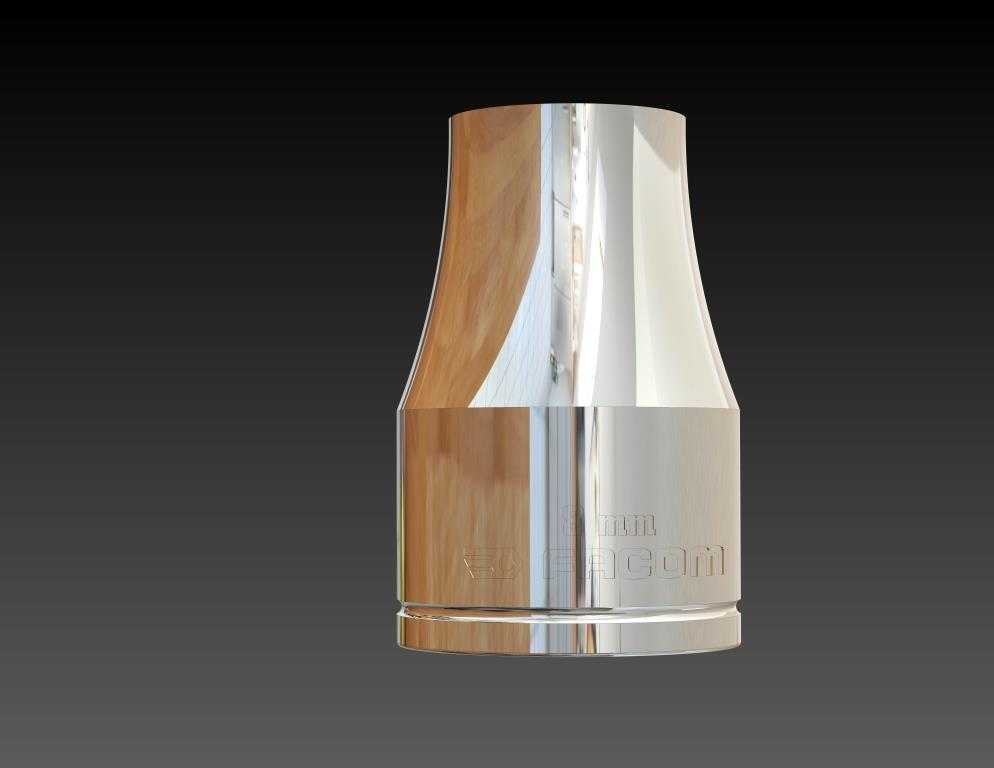

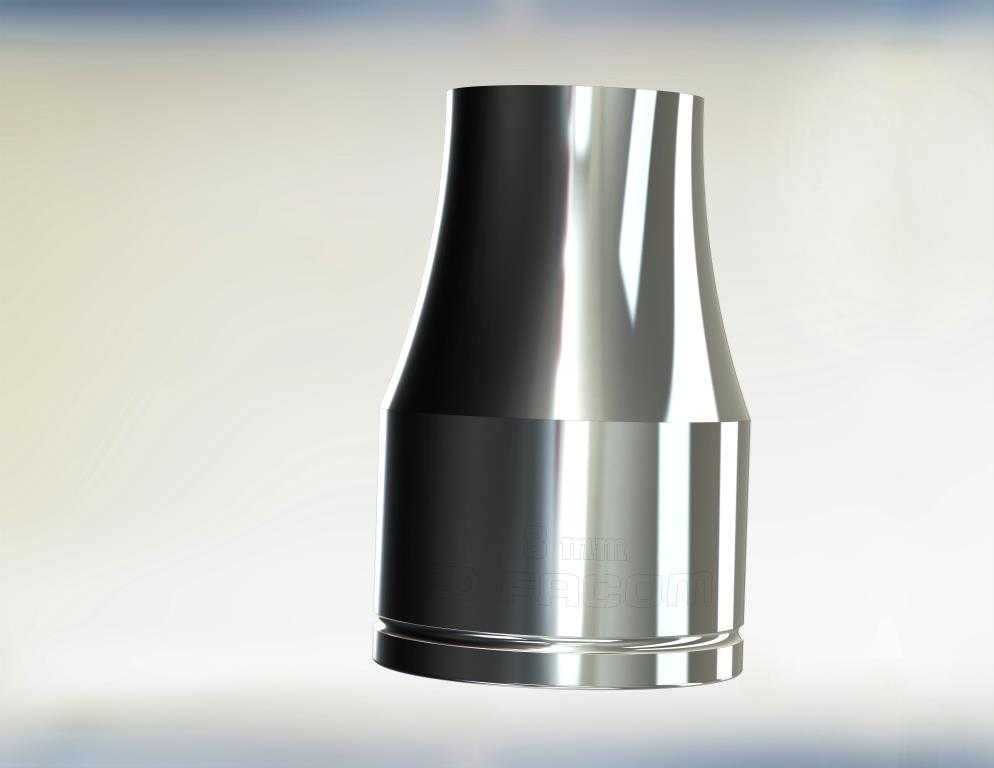

　　套筒外壁采用流线型变径过渡设计，从作业端的大直径平滑过渡到驱动端的小直径，这种结构一方面可以降低套筒整体重量，减少作业时的手持负载，另一方面可以提升套筒整体的抗扭强度，避免在阶梯位置出现应力集中，当施加额定范围内的拧紧力矩时，应力可以沿着变径曲面均匀分散，不会在截面突变位置出现断裂风险。外形尺寸方面，作业端的外圆直径控制在合理范围内，可适配多数沉孔内的紧固件作业场景，不会因为套筒外壁过粗无法伸入沉孔，整体长度兼顾了深孔作业的伸入需求和短柄作业的操作灵活性，既可以应对一定深度的安装位紧固件操作，也不会因为长度过长导致小空间作业时出现干涉。表面采用镜面抛光处理，这种处理方式不只是为了外观质感，更重要的是可以提升表面的防锈能力，

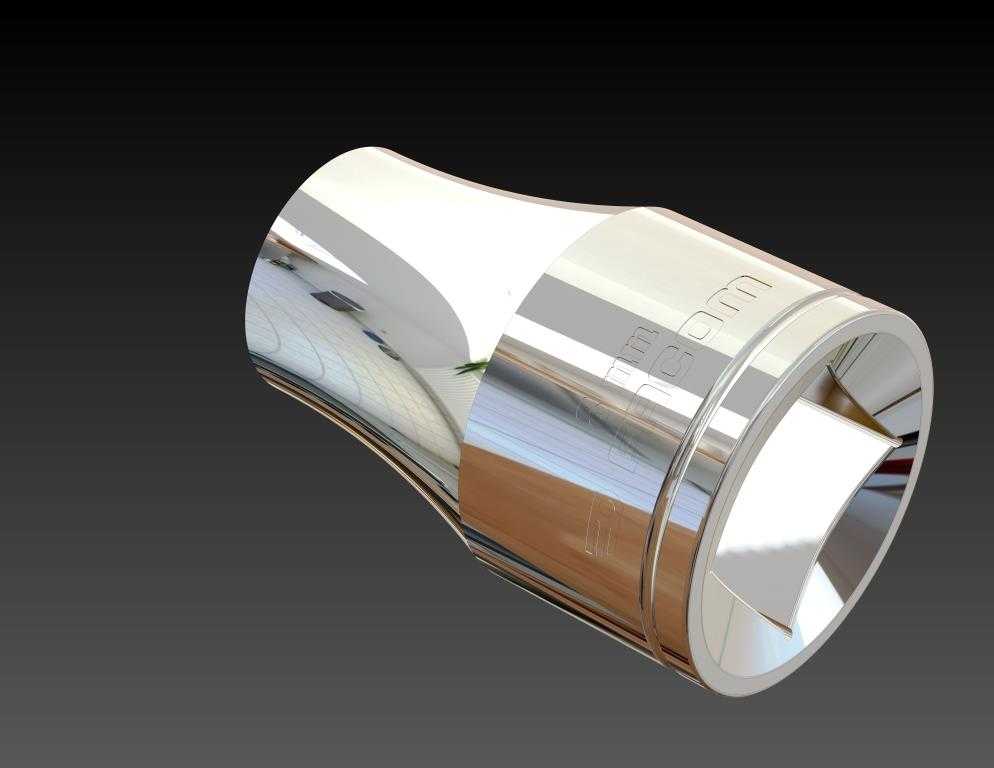

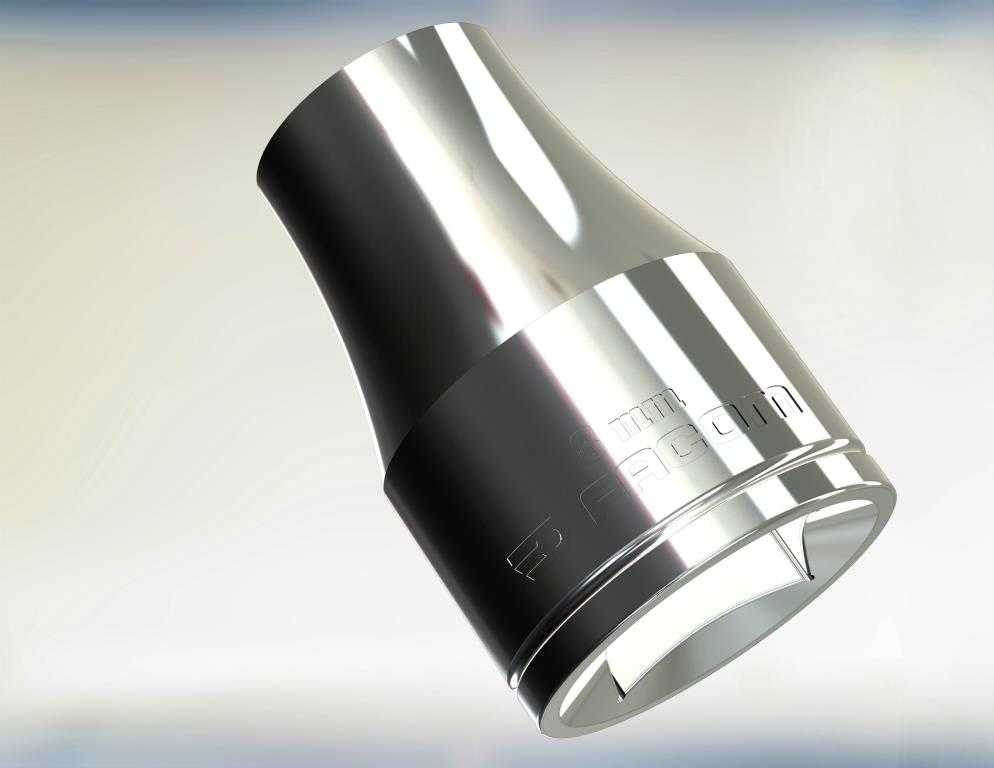

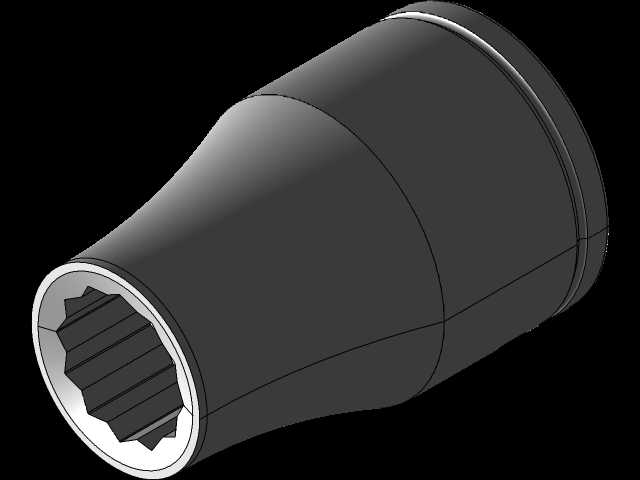

　　同时在作业沾染油污、铁屑时更容易擦拭清洁，减少杂质附着在套筒表面带入紧固件安装位的风险。驱动端的四方孔内部设计有钢珠定位卡槽，当套筒安装到扳手驱动方上时，扳手的定位钢珠可以卡入卡槽内，避免作业过程中套筒从驱动方上脱落，提升作业的稳定性和安全性。在建模过程中，首先需要确定两端的接口尺寸基准，以套筒的中心轴线为装配基准，先绘制作业端内六角的截面轮廓，通过拉伸生成内六角型腔，再绘制外壁的变径轮廓线，通过回转命令生成套筒的主体外形，之后绘制驱动端的四方孔轮廓，拉伸切除生成驱动接口，再在四方孔对应位置加工出定位钢珠的卡槽结构，最后对所有棱边做合理的倒角处理，避免尖锐棱边划伤操作人员，同时也能消除加工过程中的毛刺残留。从实际使用的角度出发，

　　这类小规格套筒在设计时需要重点关注抗扭性能，因为8mm规格的紧固件通常应用在空间相对紧凑的位置，作业时容易出现偏载受力的情况，所以变径位置的壁厚需要经过强度校核，保证在允许的最大力矩下不会出现开裂、变形，内六角型腔的棱角位置需要做微小的圆角处理，减少应力集中，避免多次拧动后型腔棱角崩裂。套筒的整体同轴度需要严格控制，驱动端四方孔和作业端内六角型腔的同轴度误差需要控制在合理公差范围内，否则拧动时会出现偏心晃动，不仅会降低作业的稳定性，还会加剧紧固件六角头的磨损，甚至导致套筒从紧固件上滑脱。在实际选型使用时，这类套筒需要匹配对应力矩范围的驱动工具，禁止使用加力杆过度施加力矩，超过套筒的额定承受扭矩会导致套筒变形甚至断裂，日常存放时需要避免和其他尖锐工具混放，防止表面磕碰划伤影响精度，长期使用后如果发现内六角型腔棱角出现磨损、打滑的情况，需要及时更换，避免损坏紧固件的六角头导致后续拆装困难。
