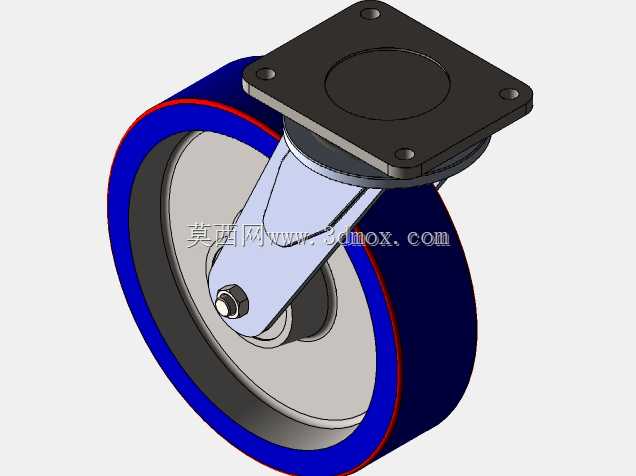

重载万向脚轮三维结构设计方案

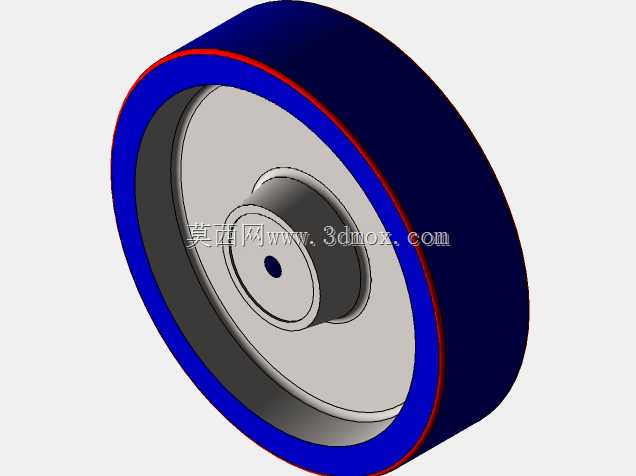

　　在工业生产场景中，脚轮是各类移动设备、工装货架、周转台车的核心行走支撑部件，其结构可靠性直接决定了移动载具的通行效率与使用安全。这款重载万向脚轮的设计，首先针对车间地面常见的环氧地坪、水泥硬化地面、钢板拼接地面等复杂工况做了适配，轮体采用聚氨酯包胶结构，外层胶层厚度经过受力校核，既能够在承载状态下提供足够的缓冲性能，避免硬质轮面对地面造成压痕损伤，也能降低移动过程中的滚动阻力，减少推行时的噪音传递。轮芯采用金属材质一体加工成型，与胶层的结合面做了滚花处理，避免长期承载滚动时胶层与轮芯出现脱层滑移的问题。

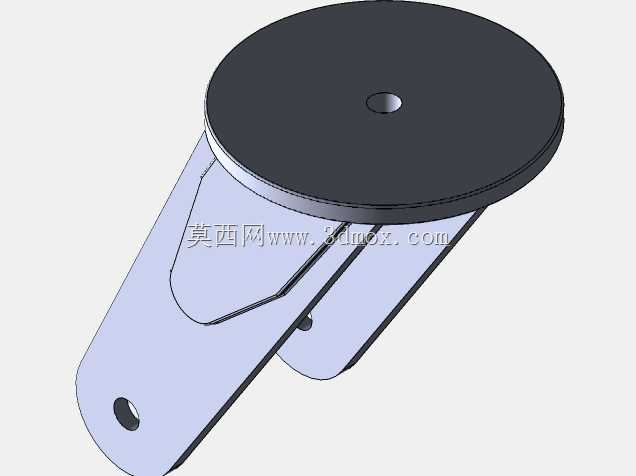

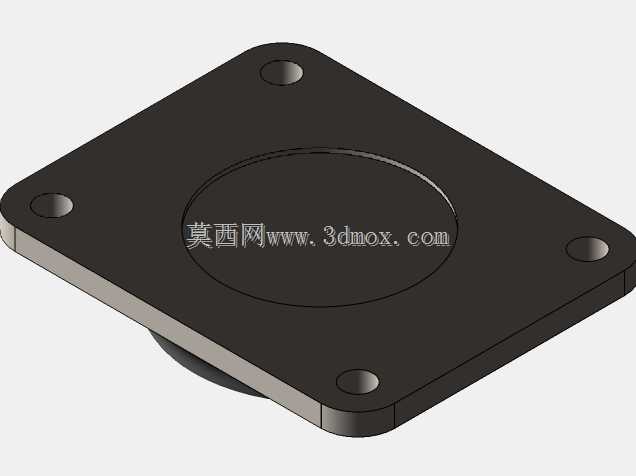

　　转向支架部分采用厚钢板冲压焊接成型，支架的回转中心与轮轴中心的偏心距经过反复验算，既保证转向时的力矩足够小，推行转向时不会出现卡滞、费力的情况，也避免偏心距过大导致直行时轮体出现左右摆振的问题。顶部安装法兰采用方形四孔安装结构，安装孔的位置度公差控制在0.1mm以内，能够适配绝大多数标准规格的设备底部安装座，安装时只需将法兰与设备底座贴合，穿入对应规格的紧固螺栓即可完成固定，不需要额外加工转接板，大幅降低现场安装的调整工作量。法兰与支架之间的回转结构采用了推力轴承与径向轴承组合的设计，推力轴承承受垂直方向的载荷，径向轴承承受转向时产生的径向力，即使在满载状态下，也能保证360度回转顺畅，不会出现转向卡顿、回转咬死的问题。

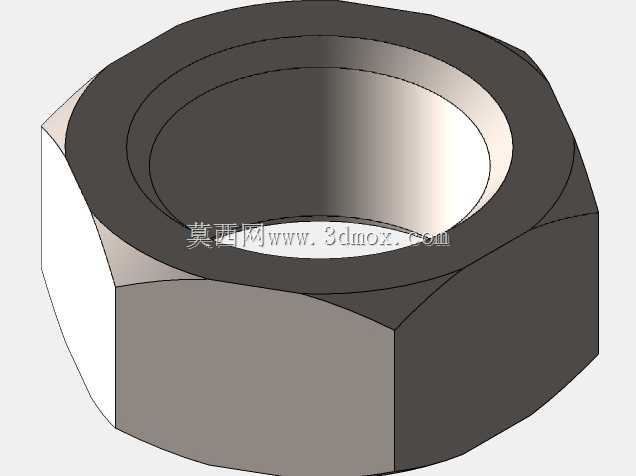

　　轮体与支架的连接采用带防松结构的轮轴螺栓，螺栓预紧力按照满载动载荷的1.5倍安全系数设定，配合尼龙防松螺母，避免长期颠簸移动时螺栓出现松动脱落的风险。轮体两侧加装了防尘密封盖，能够阻挡车间内的粉尘、铁屑、切削液等杂物进入轮体内部的轴承位置，延长轴承的使用寿命，减少日常维护的频次。从安装边界来看，这款脚轮的整体安装高度控制在常规重载脚轮的标准尺寸区间内，法兰的外形尺寸、安装孔间距都符合行业通用的安装规范，在做设备选型替换时，不需要改动原有设备的底部安装结构，能够直接替换同规格的旧脚轮，降低备件替换的改造成本。

　　在实际应用中，这类脚轮广泛适配于车间内部的物料周转车、重型工具柜、移动工作台、自动化设备移动机架、仓储货架等需要频繁移位的载具，单轮额定承载能力覆盖中重载区间，能够满足绝大多数工业场景的移动支撑需求。设计过程中对轮体的滚动阻力做了实测优化，在满载状态下，平地推行的初始启动力远低于行业标准要求，即使是单人操作也能轻松推动满载的载具。包胶轮面的邵氏硬度经过匹配调整，既不会因为硬度过高导致减震性能不足，在经过地面接缝、小尺寸障碍物时产生过大的冲击，也不会因为硬度过低导致轮体滚动时变形量过大，增加滚动阻力、加速胶层磨损。支架的焊接位置全部做了应力消除处理，避免焊接残余应力导致支架在长期重载使用过程中出现变形、开裂的问题，所有金属结构件表面都做了防锈涂装处理，能够适应车间内潮湿、有轻微腐蚀性介质的使用环境，延长整体的使用寿命。回转结构的密封设计也做了优化，能够阻挡杂物进入回转摩擦面，保证长期使用后转向依然保持顺畅，不会因为粉尘堆积导致转向阻力增大。
