皮带传动式手摇送风装置结构设计

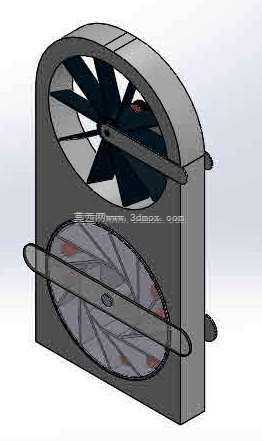

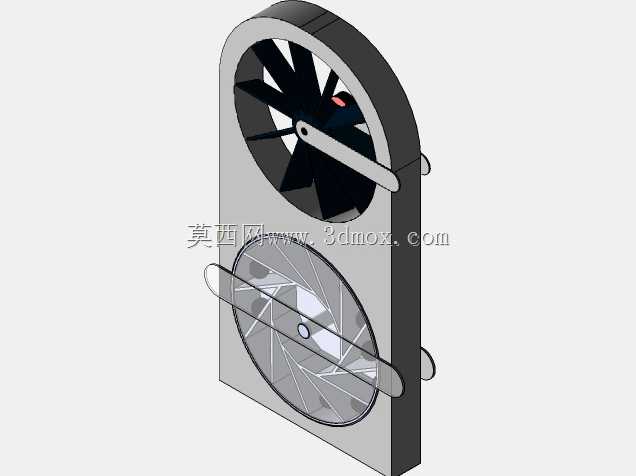

　　这款皮带传动式手摇送风装置，主要面向无电力供应的户外作业、临时工位通风、教学演示场景设计，区别于常规电动风扇，完全依靠人力输入动力实现送风，无需外接电源，适配野外勘探临时休息点、停电应急通风、中小学机械结构教学演示等对供电无依赖的使用需求。装置的核心功能是通过人力驱动主动带轮，经三角带将扭矩传递至上方的叶轮轴，带动多叶片叶轮旋转产生定向气流，实现小范围空气流通与降温，整体结构无复杂电控元件，故障率极低，维护仅需定期检查皮带张紧度与叶轮转动灵活性即可。从设计思路来看，整体采用拱顶式一体化机架结构，机架两侧设置伸出的握持杆，使用时可通过握持杆固定装置位置，也可根据使用需求调整握持角度改变送风方向；主动带轮布置在机架下部区域，

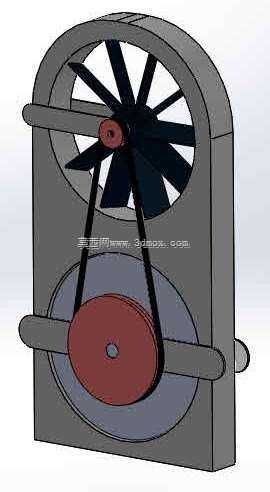

　　符合人力手摇操作的施力高度，操作人员无需抬臂即可顺畅摇转带轮，降低长时间操作的疲劳感；上部叶轮区域采用半包围式护罩结构，护罩与机架为一体化设计，既可以避免叶轮旋转过程中触碰异物或人员肢体，也能对气流起到一定的导向作用，让送风方向更集中。传动部分选用标准V型带传动，相比齿轮传动具备更好的缓冲吸震能力，手摇过程中转速波动不会直接传导至叶轮，让叶轮转动更平稳，同时带传动具备过载打滑特性，当叶轮被异物卡滞时，皮带会在带轮上打滑，避免人力施力过大造成结构损坏或人员扭伤，带轮的传动比经过匹配计算，摇轮转动一圈可带动叶轮转动数圈，保证在常规手摇转速下叶轮能够达到足够的线速度，产生满足使用需求的风量。叶轮采用多叶片径向布置结构，叶片为薄型平直叶片，

　　加工难度低，动平衡校正方便，相比复杂曲面叶片更适合小批量手工制作或教学场景的复刻加工，叶轮与轴的连接采用紧定螺钉固定，拆装便捷，可根据不同送风需求更换不同直径或叶片数量的叶轮。从安装边界与外形尺寸来看，装置整体为立式结构，底部为平面支撑结构，可直接放置在水平台面、地面上使用，无需额外固定支架，机架两侧的握持杆伸出长度经过优化，既方便操作人员双手握持稳定装置，也不会占用过多横向空间，整体宽度控制在单人可稳定扶持的范围内，高度适配坐姿操作时的手部施力位置与送风高度，摇转主动带轮时，手部运动轨迹不会与机架、护罩产生干涉，叶轮旋转的外圆轨迹与护罩内壁保留足够安全间隙，避免运行过程中产生擦碰。结构细节上，两个带轮的中心距经过合理设计，

　　既保证皮带具备足够的包角提升传动效率，也不会让皮带张紧力过大造成轴承受力额外增加，叶轮轴与主动轮轴均采用滑动轴承支撑，结构简单，润滑维护方便，适合低速人力驱动的使用场景，机架的拱顶结构既提升了整体框架的结构刚度，避免摇转过程中机架产生晃动变形，也对上部叶轮形成有效防护，减少外力对叶轮的意外撞击。实际使用过程中，摇转主动轮的转速控制在每分钟六十至八十转时，叶轮即可达到每分钟数百转的转速，能够在装置前方一米范围内形成明显的吹风感，满足单人或小范围的通风降温需求，整体结构所有零部件均可采用常规金属板材、型材加工制作，无特殊定制零件，加工门槛低，适合作为机械结构教学的实操案例，也可作为应急场景下的无电送风设备使用。
