巴鲁夫BNI三通式工业传感器接头结构

　　在离散制造的产线传感网络搭建场景里，这类T型三通结构的传感分接部件，是解决单路传感信号分路采集、多节点传感供电并联的常用配套元件，尤其在汽车焊装线、物流分拣线的分布式IO布局中，能大幅减少现场布线的转接节点，降低线缆弯折带来的信号中断风险。从实际使用场景来看，这类部件多部署在设备侧的传感节点密集区域，比如工装夹具的到位检测组、输送线的物料位置检测阵列，不需要额外布置分线盒，直接通过本体的三个接口完成主干线路与两个分支传感单元的连接，省去了分线盒安装的固定工位，也压缩了现场布线的空间占用。

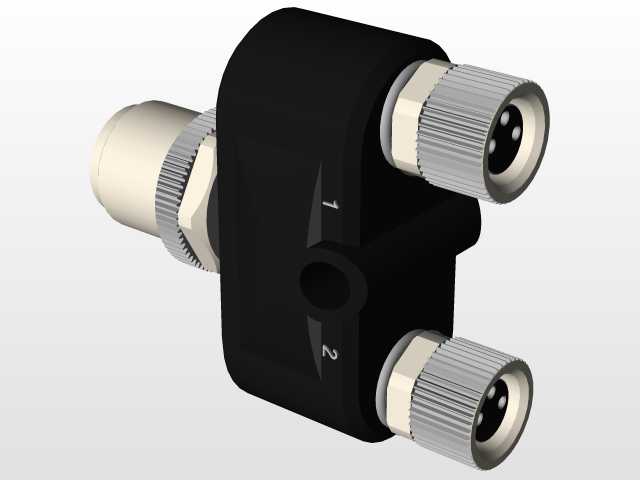

　　从功能特性上看，该部件本体采用绝缘阻燃的工程塑料注塑成型，表面做了哑光防滑处理，三个接口均采用标准M12螺纹连接结构，接口内置的插针接触件做了镀金处理，能在有少量切削液、焊接飞溅残留的车间环境下保持稳定的接触性能，避免氧化导致的信号丢包。本体上标注的1、2数字标识，对应两个分支接口的通道序号，现场接线时能快速对应IO模块的端口定义，减少接线排查的时间。本体侧面预留的通孔是安装固定位，可配合M3规格的螺丝直接固定在设备型材的安装槽内，不需要额外的安装支架，适配市面上主流的欧标铝型材安装间距。

　　从设计思路层面拆解，整个部件的结构布局采用对称式的T型排布，主干接口与两个分支接口的轴线处于同一平面，两个分支接口的轴线平行，主干接口轴线与分支接口轴线垂直，这种排布方式能让线缆引出方向顺着设备布线的走向，避免线缆出现90度以上的硬弯折，延长线缆的使用寿命。接口处的金属螺纹套采用嵌件注塑的方式与本体结合，金属嵌件与塑料本体的结合面做了滚花处理，能保证螺纹连接时的抗扭强度，避免接线拧动螺纹时出现嵌件松脱的问题。接口内部的密封结构采用端面径向密封，配合M12连接器的密封垫圈，能达到IP67的防护等级，满足车间日常冲扫、少量喷淋的使用环境要求。

　　关于外形尺寸与安装边界，该部件的主体最大宽度控制在35mm以内，主体厚度为22mm，三个接口的外螺纹规格均为M12×1，接口伸出主体的长度为14mm，安装固定孔的中心距为20mm，安装时需要预留的最小操作空间为：主体前后方向预留30mm的接线操作空间，左右两个分支接口外侧各预留25mm的线缆弯曲半径空间，主干接口后侧预留30mm的线缆引出空间。固定孔的沉台深度为2mm，适配沉头螺丝安装，安装后螺丝头部不会突出主体表面，避免与周边布线产生干涉。在实际选型搭配时，需要注意该部件的通道载流参数，每个分支通道的最大载流为4A，适配NPN/PNP型的常规工业传感器供电与信号传输，不适合大电流的动力线路分接使用。建模过程中，需要重点关注金属嵌件与塑料本体的配合公差，嵌件的定位尺寸公差控制在±0.05mm以内，保证注塑后接口的同轴度，避免出现连接器对接时螺纹错牙、插针对接偏移的问题；主体的分型面设置在主体的中部分模线位置，避免外观面出现明显的合模线痕迹，同时也能简化注塑模具的抽芯结构，三个接口的内孔抽芯采用侧向滑块结构，保证内孔的成型精度。
