M5Stack鱼眼定时摄像头ESP32模块结构设计

　　在嵌入式视觉采集的落地场景里，这类集成PSRAM的鱼眼摄像头模块，常被部署在工位动作识别、小型设备状态巡检、室内空间全景监测这类对安装空间有严格限制的点位。不同于常规枪机摄像头的大体积结构，这款模块把主控、图像传感器、存储单元全部集成在一体化壳体内，不需要额外搭配主控板就能完成图像采集、预处理、数据传输的全流程，在紧凑型智能设备的改造项目里，能省去不少外设适配的工作量。

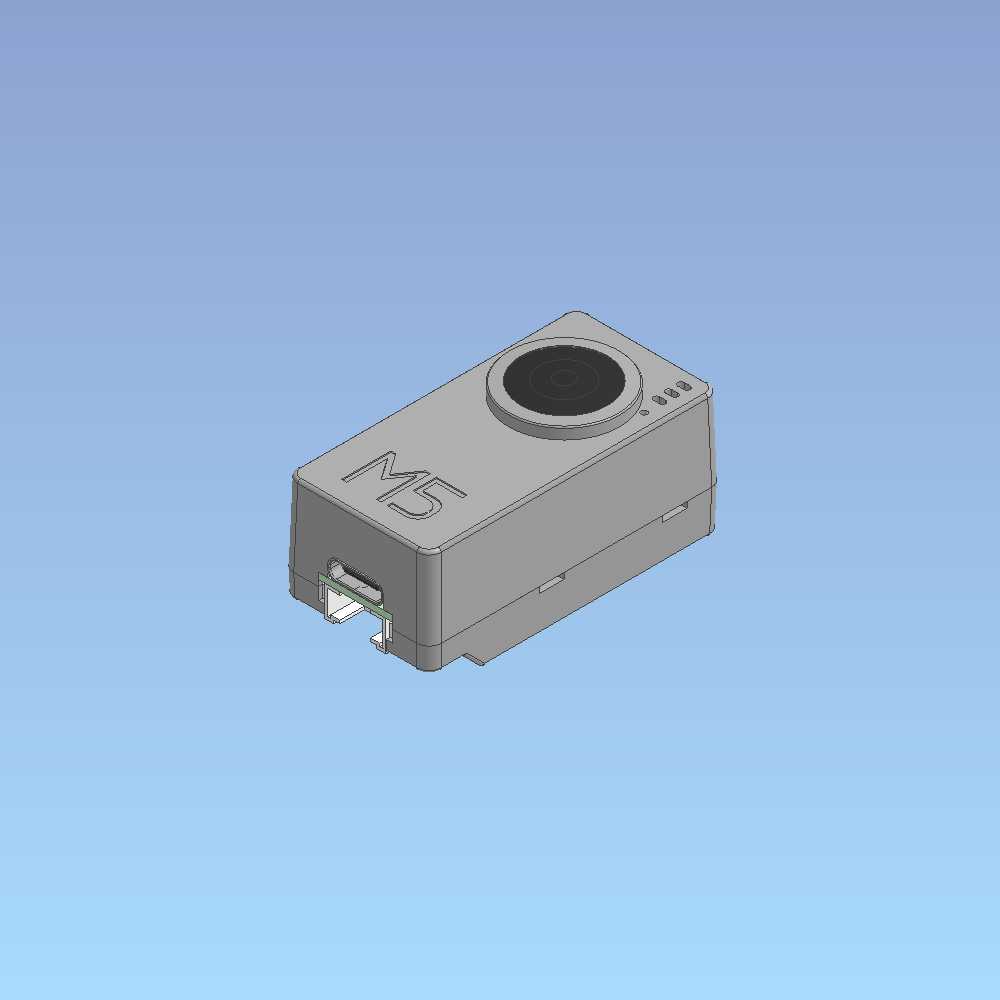

　　从结构设计的角度看，壳体采用的是方正带圆角的一体式注塑成型方案，顶面预留的鱼眼镜头安装位做了下沉式台阶设计，镜头装配后顶面与壳体上表面基本齐平，既可以避免镜头突出被外物剐蹭，也能让120度视场角的光路不会被壳体边缘遮挡。壳体侧面预留的Type-C接口位置做了内凹的导向槽，插拔数据线时能自动对位，不会因为反复插拔磨损接口焊盘，对于需要频繁调试的开发场景来说，这种结构细节能大幅提升接口的使用寿命。壳体表面的M5标识采用模内注塑的工艺成型，不会因为长期摩擦出现标识脱落的问题，顶面靠近侧边的位置预留了三个细小的状态指示灯开孔，开孔直径控制在1.2mm，既可以保证灯光透出的可见度，也能避免灰尘从开孔位置进入壳体内部。

　　模块的核心功能依托ESP32主控实现，搭配的OV3660图像传感器能输出三百万像素的图像数据，板载的PSRAM可以缓存多帧鱼眼图像，不需要外接存储就能完成短时的图像录制，适合做定时抓拍、移动侦测触发类的应用。鱼眼镜头的120度视场角不需要额外加装广角附件，就能覆盖单工位的全部操作范围，在小型自动化设备的异常监测场景里，单模块就能替代两个普通定焦摄像头的监测范围，能减少视觉点位的硬件投入成本。模块的电路部分全部做了板载集成，壳体内部的筋位刚好卡住PCB板的四个边角，不需要额外打螺丝就能完成PCB的固定，装配时只需要扣合上下壳体就能完成整机组装，量产时的装配效率比螺丝固定的方案提升近40%。

　　安装边界方面，模块整体的长宽尺寸控制在极小的范围内，厚度也适配常规的面板安装需求，壳体背面预留了标准的格罗夫接口定位槽，可以直接搭配通用的安装支架固定在型材机架、设备面板或者墙面位置，不需要额外定制安装转接件。壳体的边角做了R3的圆角处理，在人员可能触碰的安装点位，不会因为尖锐棱角造成磕碰伤害，符合小型电子设备的安全设计要求。镜头的光轴与壳体底面保持垂直，安装时只需要保证壳体安装面与监测面平行，就能获得水平的鱼眼成像画面，不需要额外调整镜头角度，现场安装的调试难度很低。

　　在实际选型适配时，这类模块不需要额外配置图像采集卡，直接通过板载的通讯接口就能把图像数据传输到上位机或者云端，对于做小型物联网视觉项目的开发者来说，能省去很多硬件驱动适配的工作。结构设计上预留的散热间隙在壳体的拼接缝位置，连续长时间工作时，主控芯片产生的热量可以通过拼接缝的间隙自然散出，不需要额外加装散热片，在0到40摄氏度的常规工作环境下，不会出现因为过热导致的图像丢帧或者主控重启问题。壳体采用的ABS材料具备一定的抗冲击能力，日常安装过程中不小心掉落也不会出现壳体开裂或者内部元件移位的问题，适合工业现场的复杂安装环境。
