M5小型卫星定位导航通讯单元结构设计

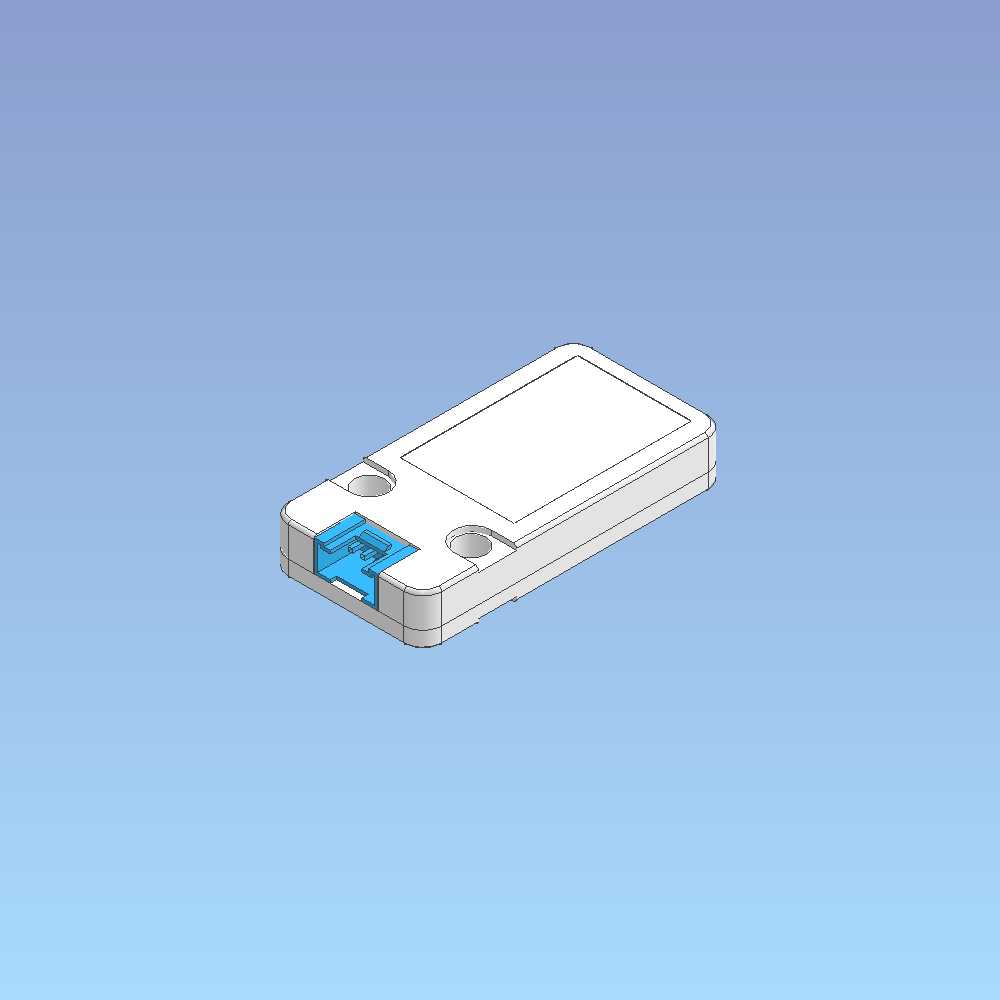

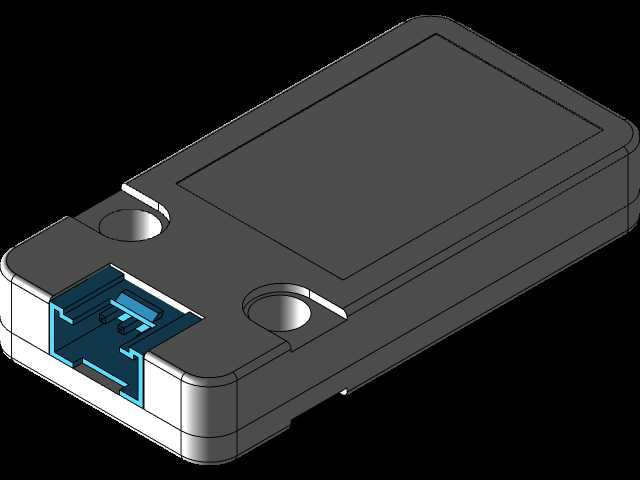

　　在户外便携测绘、无人装备导航、物联网节点定位这类对设备体积、功耗、安装便捷性有严苛要求的场景里，小型化多系统卫星定位单元的结构设计，往往直接决定整套终端设备的部署灵活性与运行可靠性。这款M5规格的定位单元，在结构层面做了大量适配嵌入式集成的考量，整体采用扁平长条式的外壳构型，外壳主体选用耐候性工程塑料注塑成型，表面做细磨砂纹理处理，既可以避免日常插拔、装配过程中产生的划痕影响外观，也能在一定程度上提升手持操作或者设备内嵌时的摩擦力，减少滑脱风险。外壳两端预留了对称的沉头安装孔位，孔位的深度经过精确计算，使用标准M2规格螺丝固定时，螺丝头部完全沉入沉孔内不会突出外壳表面，既可以满足螺丝锁附的结构强度要求，也不会因为螺丝突出影响单元在狭窄设备舱内的装配，甚至可以直接通过这两个孔位将单元固定在设备外壳内壁、支架平面等多种安装面上，不需要额外设计定制化的安装转接件，大幅降低集成端的结构设计工作量。单元前端伸出的蓝色格罗夫接口，是结构设计里兼顾连接可靠性与插拔便捷性的关键部分，接口周边的外壳做了加厚的围边加强结构，能够承受日常插拔过程中产生的侧向力矩，避免接口因为反复受力出现焊盘脱落、壳体开裂的问题，接口的插拔行程做了限位设计，插入到位后会有明显的阻尼反馈，不需要额外观察对位标记就能确认连接状态，适配现场快速布线、设备快速组装的作业需求。从内部结构布局来看，外壳内部的筋位设计完全贴合核心元器件的排布：

　　SAT6558多系统导航芯片布置在PCB板的中心区域，上方的外壳内壁预留了足够的净空区域，避免金属壳体或者内部筋位遮挡卫星信号接收路径，MAX2659信号放大芯片紧邻天线馈点布置，尽可能缩短高频信号的传输路径，减少信号传输过程中的损耗，提升弱信号环境下的定位灵敏度。PCB板与外壳之间通过定位柱做精准限位，装配时不需要额外调整位置就能对准外壳的安装孔位与接口开口，上下壳之间采用卡扣加少量超声波焊接的固定方式，既可以保证壳体接缝的密封性，达到日常使用的防尘防泼溅要求，也能避免过多螺丝固定带来的装配效率下降问题。外壳顶面预留了平整的标签粘贴区域，没有多余的凸起或者加强筋，方便集成厂商粘贴产品标识、参数标签或者二维码信息，

　　不会因为表面不平整出现标签起翘、粘贴不牢的问题。在实际应用场景中，这款定位单元可以直接嵌入到便携数据采集终端、小型无人车、低空无人机、户外资产追踪设备内部，不需要额外设计复杂的屏蔽与固定结构，UART接口的通讯方式可以直接对接绝大多数主流的主控板卡，不需要额外增加电平转换电路，结构层面的通用化设计让它可以适配不同行业的集成需求：在测绘作业里，它可以作为手持定位终端的核心定位模块，紧凑的体积不会增加手持设备的额外负担；在农业无人车场景里，它的耐候性外壳可以适应田间的多尘、潮湿环境，稳定输出定位数据；在物联网节点部署场景里，简单的安装方式可以大幅降低现场施工的难度，不需要专业的结构装配人员就能完成设备的安装固定。

　　设计过程中还充分考虑了批量生产的工艺性，外壳的拔模角度控制在合理范围内，没有倒扣、薄钢等容易导致注塑缺陷的结构，注塑成型后不需要大量的后处理工序就能达到装配要求，PCB板的外形采用规则矩形设计，适配SMT流水线的批量贴片生产，元器件排布避开了板边的安装孔位与连接接口，生产过程中的拼板利用率也能控制在较高水平，有效降低批量生产的综合成本。针对不同安装场景的适配性，这款单元的整体厚度控制在极低水平，可以嵌入到厚度有限的超薄设备内部，不会因为模块厚度问题导致终端设备的整体尺寸增加，外壳的边角做了R角过渡处理，既可以避免装配过程中尖锐边角划伤操作人员或者其他设备的线缆，也能减少应力集中，提升外壳的抗冲击能力，即使在日常使用中出现轻微的跌落、碰撞，也不容易出现壳体开裂的问题。接口部分的开口尺寸做了精确的公差控制，既可以保证配套的连接线能够顺利插入，也不会因为间隙过大导致灰尘、水汽轻易进入壳体内部，接口周边的壳体加厚设计，也能在连接线受到侧向拉扯时，将受力分散到更大面积的壳体区域，避免接口直接受力损坏。
