复古巡航摩托车管式焊接车架结构设计

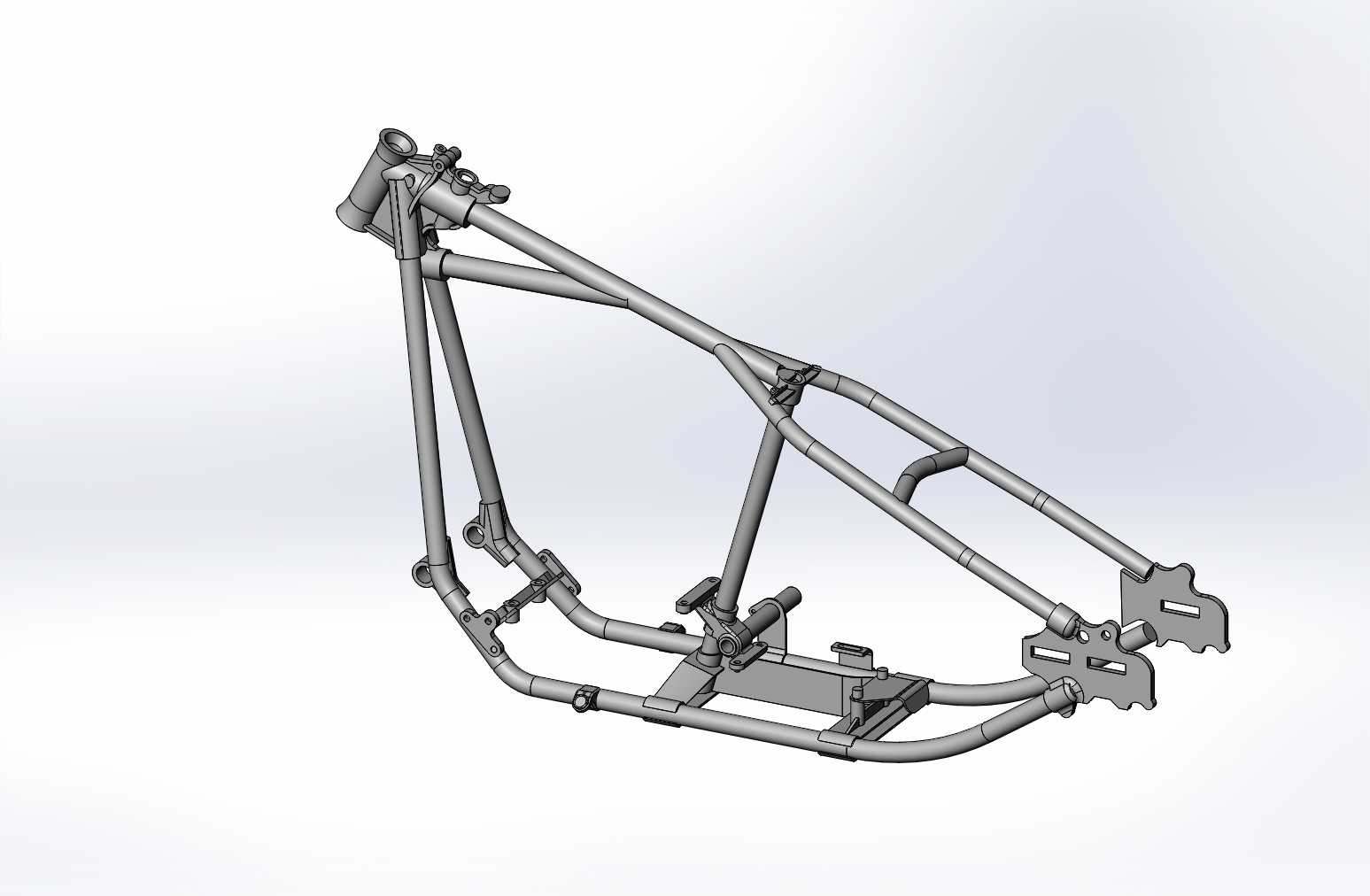

　　这套管式焊接车架结构，是面向复古巡航类两轮机车开发的核心承载骨架，在整车架构里承担着连接动力总成、行走机构、转向系统与外观覆盖件的核心作用，所有整车受力最终都会传递到这套车架的管梁节点上，设计阶段需要兼顾刚性、重量与改装拓展性的平衡。从实际应用场景来看，这类硬尾管式车架多用于定制改装类巡航机车、Bobber风格复古机车的搭建，区别于量产车型的冲压焊接车架，管式结构的改装自由度更高，改装从业者可以根据定制需求调整后尾长度、安装孔位，适配不同排量的单缸、V型双缸动力单元，也能匹配不同尺寸的前轮与后摇臂（该款为硬尾结构，直接集成后轮安装位，取消了独立后摇臂与后减震结构，是复古定制车型常用的架构形式）。从功能特性上看，

　　车架前端的转向立管采用厚壁无缝钢管加工，内置适配标准尺寸方向柱的轴承安装位，立管角度经过反复校核，兼顾低速转向灵活性与高速行驶的直线稳定性，避免出现定制车常见的转向过沉或高速摆头问题。主管梁采用大直径无缝钢管弯折成型，从转向立管处向后下方延伸，形成流畅的单脊梁结构，既给发动机安装预留了充足的空间，也能在正面碰撞时通过管梁的溃缩变形吸收部分冲击能量，提升骑行安全性。下部的双层下管结构从转向立管下方分两侧延伸至发动机安装吊耳位置，形成环抱式的动力安装空间，多组预留的安装吊耳可以适配不同安装孔位的发动机总成，吊耳采用钢板冲压成型后与管梁焊接固定，焊接位置做了应力释放处理，避免长期受力出现焊缝开裂的问题。

　　车架后部的硬尾结构采用双管平行延伸设计，末端直接集成后轮轴安装槽，安装槽采用激光切割的钢板加工，预留了后轮轴调节的长槽空间，可以适配不同直径的后轮，也能方便调整链条张紧度；后挡泥板、座椅的安装位也直接焊接在后段管梁上，减少了额外的连接支架，进一步降低车架整体重量。设计过程中，所有管梁的弯折半径都经过严格校核，避免弯折处出现管壁减薄过量的问题，所有焊接节点都采用满焊后打磨处理的工艺，关键受力位置还增加了三角形加强筋片，比如转向立管与主管梁的连接位置、发动机吊耳与下管的连接位置、后轴安装座与尾管的连接位置，都通过三角补强结构提升局部刚性，避免长期交变载荷下出现疲劳断裂。从安装边界来看，车架的整体宽度控制在合理范围内，

　　发动机安装位的横向间距可以适配宽度在320mm以内的动力总成，转向立管的内径适配行业通用的41mm直径方向柱，后轴安装槽的宽度适配17mm直径的后轮轴，脚踏安装位预留了标准的螺纹孔，可以适配通用款的复古机车脚踏总成，油箱安装位的管梁间距可以适配大部分定制款窄体油箱，不需要额外做改装切割。实际生产中，这类车架多采用20#无缝钢管作为原材料，焊接完成后需要做整体退火处理消除焊接应力，之后再做喷塑或镀铬的表面处理，提升车架的防锈能力与外观质感。在结构验证阶段，需要重点校核车架的扭转刚性与垂直载荷刚性，确保在满载状态下（包含骑手、燃油、行李的重量）车架的形变量控制在合理范围内，避免出现行驶过程中车架扭动导致的操控稳定性下降问题；同时还要校核各个安装点的位置精度，确保发动机、转向系统、行走机构安装后不会出现干涉问题，轮距、前伸角、拖曳距等参数符合两轮机车的操控设计要求，避免出现设计缺陷导致的骑行安全隐患。对于定制改装行业的从业者来说，这类标准化的管式车架可以大幅缩短定制车的开发周期，不需要从零开始做管梁的弯折与焊接定位，只需要根据自身的改装需求调整少量安装位，就能快速搭建出完整的整车底盘，大幅降低定制改装的技术门槛与制作成本。
