Rudge老式工作自行车气缸盖芯结构

　　在老式机动工作自行车的动力系统设计中，气缸盖芯是决定燃烧室密封性能、配气机构运行稳定性的核心内嵌组件，这类部件常见于早年带辅助动力的工作自行车机型，多用于城郊短途重载通勤、零散货运场景，需要在持续颠簸、工况波动大的使用环境下保持稳定的密封与导热性能，避免动力输出中断。从实际使用需求出发，这类气缸盖芯需要同时兼顾三个核心功能：一是作为燃烧室的上部成型构件，与气缸体、活塞顶面共同围出符合压缩比要求的燃烧腔，保证混合气燃烧时的压力不会出现异常泄漏；二是为气门组件、火花塞安装位提供精准的定位支撑，确保进排气门的开合行程与燃烧室的配气相位完全匹配，不会出现气门碰活塞、密封面错位的问题；三是承担部分导热职能，将燃烧过程中传递到盖芯的热量通过周边的散热结构导出，避免局部过热导致的部件变形、密封失效。

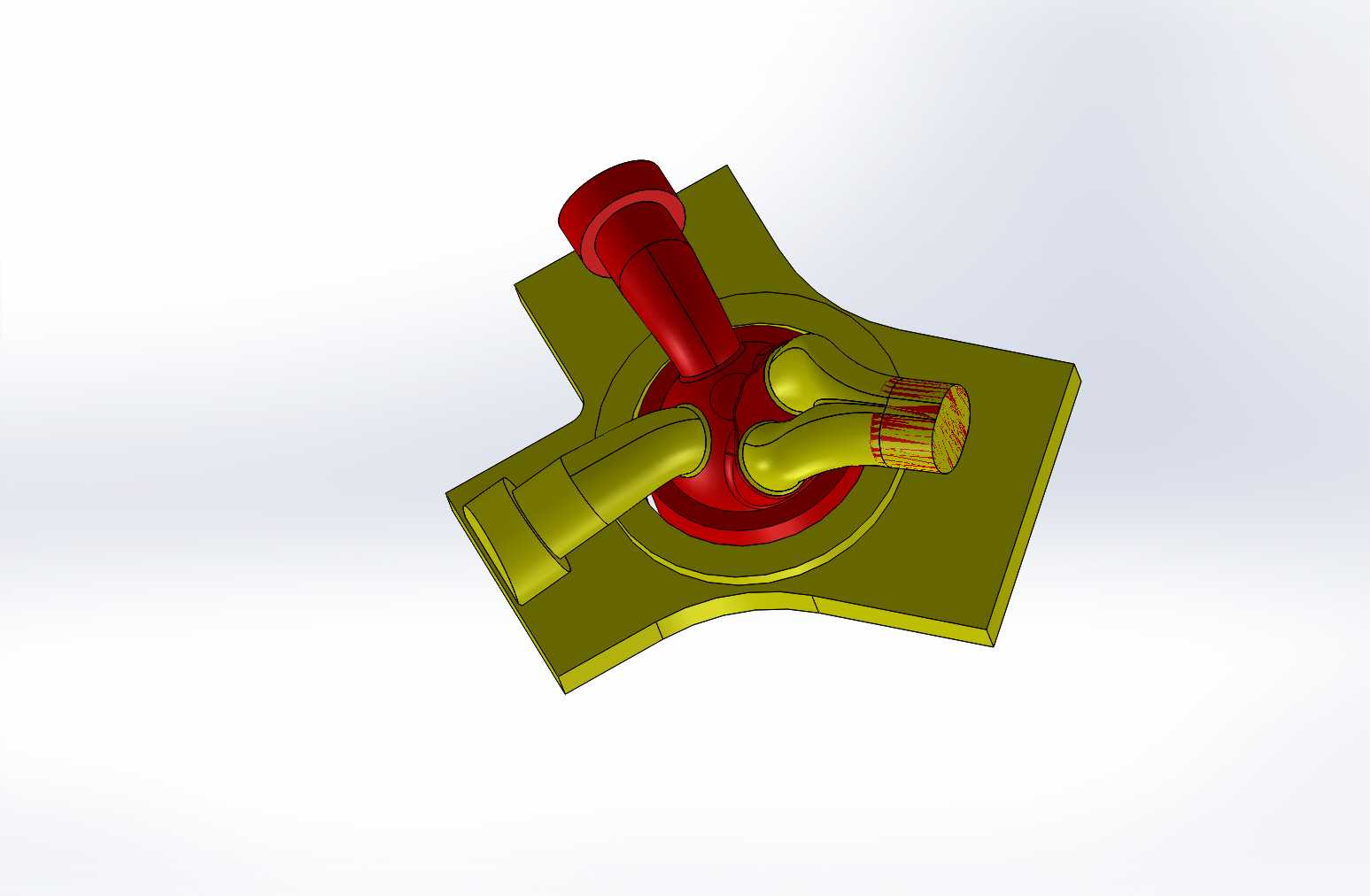

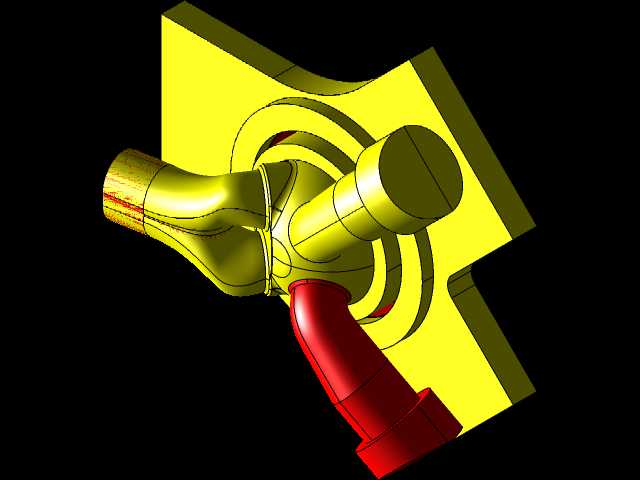

　　在结构设计思路上，这款Rudge机型的气缸盖芯采用了十字型安装基座布局，中心区域为半球形燃烧室凹腔，三个呈辐射状分布的通道分别对应进气道、排气道与火花塞安装孔，这种布局能够在有限的缸盖空间内缩短进排气的流通路径，减少气流阻力，提升小排量动力单元的充气效率。中心凸台结构用于匹配缸盖上部的压紧固定件，保证盖芯安装后与缸体结合面的压力均匀分布，避免局部压合不实出现冲缸垫的故障。基座的四个延伸边设置了与缸体定位销匹配的限位结构，安装时无需反复调整对位，就能保证各气道与缸体上的对应通道完全对齐，降低装配误差带来的性能损耗。

　　从安装边界尺寸来看，这款气缸盖芯的方形基座边长适配小排量单缸动力单元的缸径范围，整体高度控制在缸盖总成的内嵌空间阈值内，不会与上部的气门摇臂机构、散热外盖产生运动干涉。各气道的接口直径匹配对应机型的进排气管路尺寸，安装时结合密封铜垫即可实现气道的密封，无需额外加工适配结构。火花塞安装孔的螺纹规格与同期同排量机型通用，后期维护更换配件时无需特殊定制，适配早年工作自行车低维护成本的使用需求。在建模过程中，这类部件需要重点关注各曲面的过渡顺滑度，尤其是燃烧室凹腔与气道衔接的位置，不能出现突兀的棱角，否则会造成气流紊乱，影响燃烧效率；同时各安装定位面的平面度公差需要控制在合理范围内，保证装配后的密封性能。对于从事老式自行车动力修复、复古机型复刻的结构设计人员来说，这类核心部件的三维结构还原，能够为配件复刻、性能改装提供精准的尺寸参考，避免手工测绘带来的尺寸偏差，减少装配调试阶段的反复修配工作量。在实际维修场景中，这类气缸盖芯的常见损耗多来自长期高温工作导致的结合面变形、气道积碳堵塞，通过三维模型提前核对变形量、加工修复余量，能够大幅提升维修效率，保证修复后的动力性能恢复到原厂设计水平。
