川崎H2摩托前置安装支架结构设计

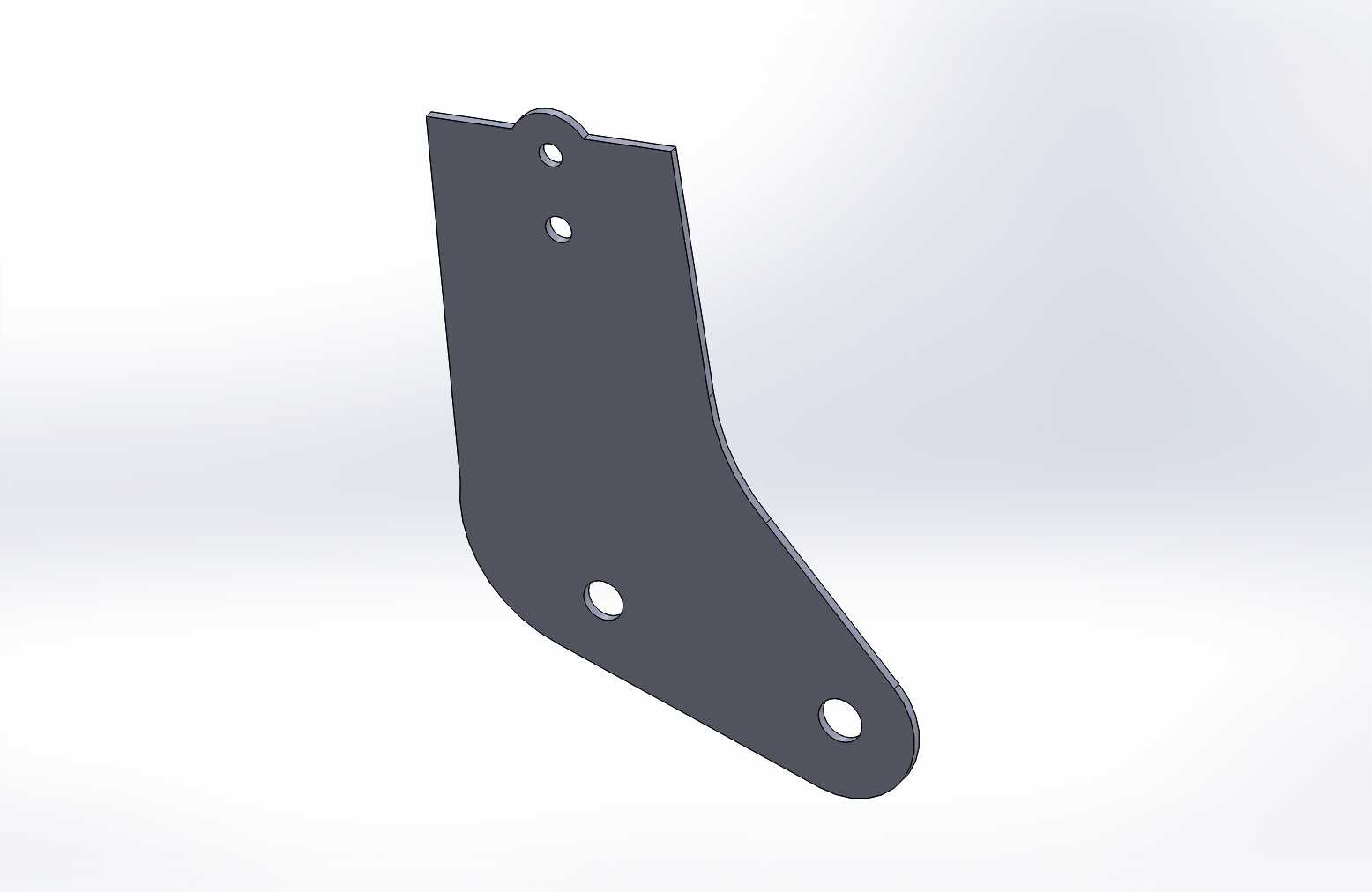

　　这款前置安装支架主要适配川崎H2系列摩托的前部挂载需求，日常骑行场景中，车头区域需要挂载导流罩覆盖件、前部附属线束固定座、小型外置骑行配件时，都需要这类定制化支架作为承载基体，替代原车预留空位的冗余设计，避免额外打孔损伤原车车架结构。从实际装车工况来看，该支架需要承受高速骑行时的风阻载荷、怠速及行驶过程中的发动机振动传导，还要兼顾不同改装配件的安装位兼容性，因此在结构设计阶段优先做了应力分散处理。整体采用折弯成型的钣金结构，主体板材的弯折角度完全匹配川崎H2前部车架的安装面弧度，不需要额外加装调整垫片就能实现贴合安装，避免长期振动下出现垫片移位、螺栓松动的问题。支架上共设置四个安装孔位，上部两个孔位对应车架原厂预留的安装基准点，

　　孔位公差控制在±0.1mm范围内，保证装车时可以直接对位穿装固定螺栓，不需要现场扩孔调整；下部两个延伸臂上的孔位为通用挂载位，可适配不同规格的前部附属配件，孔边做了翻边强化处理，避免长期受力后出现孔位撕裂、板材变形的问题。设计过程中特意规避了原车前部的走线空间与散热风道，支架的弯折轮廓完全顺着原车前部的内凹结构走形，不会突出于导流罩安装平面，也不会遮挡前部散热气流的通行路径，避免影响发动机及散热系统的正常进风效率。板材厚度选用适配摩托振动工况的规格，在保证整体结构强度的前提下尽可能做了轻量化处理，边缘位置全部做了圆角钝化处理，既避免安装过程中划伤施工人员，也防止长期使用中割损周边的线束与橡胶密封件。从安装边界来看，

　　该支架装车后完全处于前部导流罩的包覆空间内，不会额外增加车头的迎风面积，也不会和转向机构的运动行程产生干涉，方向打死时支架与周边管线、车架结构的最小安全间隙控制在5mm以上，完全满足摩托整车的装配安全要求。实际使用中，这类支架除了承担原厂覆盖件的固定作用外，也能满足轻度改装场景下的拓展安装需求，比如加装前置行车记录仪支架、小型辅助灯固定座时，都可以利用下部的预留孔位完成固定，不需要额外在原车结构上焊接支架，降低改装对原车结构的损伤。结构建模阶段完全按照实车扫描的安装点数据做对位校准，每个弯折段的曲率、每个孔位的中心距都和原车安装基准做了匹配验证，避免出现建模数据和实车尺寸不符导致的装车错位问题，

　　支架的表面成型弧度也和周边覆盖件的内表面弧度保持一致，装配后不会出现局部顶起覆盖件、导致接缝不均的问题。针对摩托行驶中可能遇到的泥水侵蚀、路面飞石冲击问题，该结构的板材边缘没有做尖锐凸起设计，不容易积存泥水，也能降低飞石直接冲击孔位薄弱区域的概率，长期使用的结构稳定性更有保障。
