迈凯轮牵引车发动机喇叭安装板1/2比例结构

　　在重型牵引车的动力舱附件布局中，这类喇叭安装板承担着电声器件固定、舱内管线避让、局部结构补强的多重作用，并非单一功能的安装承载件。实际装车场景里，该板件布置于发动机侧部靠近前端轮系的区域，周边需要避让皮带张紧轮、冷却液管路接头、发动机线束固定卡扣的运动与安装空间，因此板体轮廓没有采用规则矩形设计，而是根据周边部件的边界做了多处切边与圆弧避让处理，避免车辆运行过程中板件与周边旋转件、管路发生干涉磨损。

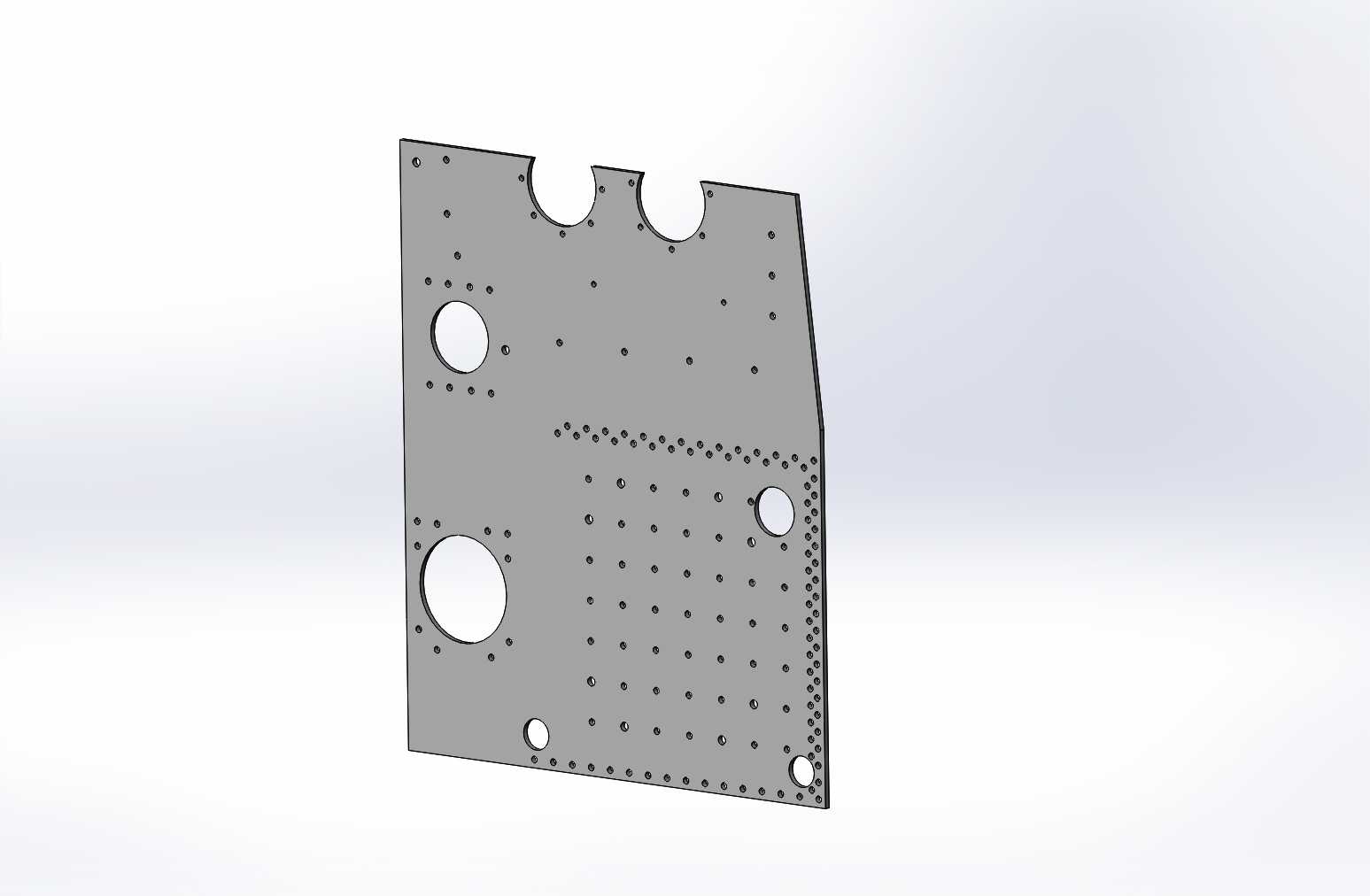

　　从功能特性来看，板体上分布的不同孔径圆孔对应不同的安装需求：顶部两个半圆缺口是为了适配发动机本体上的凸台定位结构，装配时可以直接卡入凸台完成预定位，减少装配过程中的对位调整时间；板面上的大直径圆孔分别对应喇叭本体的出声避让、线束过孔以及检修操作空间，中等直径圆孔用于喇叭本体的螺栓固定，密集分布的小孔则分为两类，一类是用于固定线束卡扣、隔音棉卡扣的小尺寸安装孔，另一类是沿板边分布的焊接定位孔，在板件与发动机侧支架焊接装配时，通过定位销穿过这些孔可以保证板件的位置精度，避免焊接变形导致的安装错位。

　　设计过程中首先需要确认发动机侧部的可用安装边界，通过三维扫描获取发动机侧部的点云数据后，反向拟合出周边部件的轮廓曲面，再根据喇叭的安装尺寸要求确定板件的基础轮廓。考虑到发动机运行过程中会产生持续振动，板件的厚度选择需要兼顾轻量化与结构刚度，过薄的板件会在喇叭工作时产生共振异响，过厚则会增加不必要的重量，因此在板件中部设置了密集的小孔阵列，既可以减少板件重量，又能通过孔间的筋条结构提升板件的整体刚度，避免共振问题。同时板件的边缘做了折边处理，折边高度根据周边间隙确定，既可以提升板件的抗弯强度，又能避免锐边割伤装配人员、损坏管线外层护套。

　　安装边界方面，该1/2比例的板件对应实际装车件的半尺寸验证模型，所有孔位的相对位置、轮廓的避让尺寸都按照等比例缩放，可用于前期的结构匹配验证、3D打印样件装配测试。实际全尺寸板件装配时，需要保证板件与发动机本体的安装面间隙控制在1mm以内，固定螺栓的扭矩按照发动机附件的通用要求设定，避免扭矩过大导致板件变形，同时在喇叭与板件的安装面之间需要加装橡胶减震垫，阻断发动机振动向喇叭的传递路径，提升喇叭的工作可靠性与使用寿命。板件表面处理采用电泳防锈工艺，适应发动机舱内高温、多油污、易溅水的工作环境，避免长期使用出现锈蚀脱落问题。在管线布置层面，板件上的过孔需要加装橡胶护圈，线束穿过时通过护圈隔离钣金锐边，防止车辆运行过程中线束反复摩擦导致绝缘层破损引发电路故障。
