老式机车燃油系统Ktt帽结构设计

　　这款Ktt帽构件主要应用于老式Velocette MK1系列机车的燃油供给系统，安装在燃油箱顶部的出油位，承担管路连接、燃油密封、油气平衡的多重作用，是复古机车燃油回路里不可缺少的小型功能部件。从实际装车场景来看，该部件直接暴露在机车车架上部的开放空间，日常会面临行车震动、温度交变、燃油蒸汽侵蚀、雨水灰尘冲刷的复杂工况，因此设计时对结构可靠性、密封耐久性、安装便捷性都有明确的工程要求。

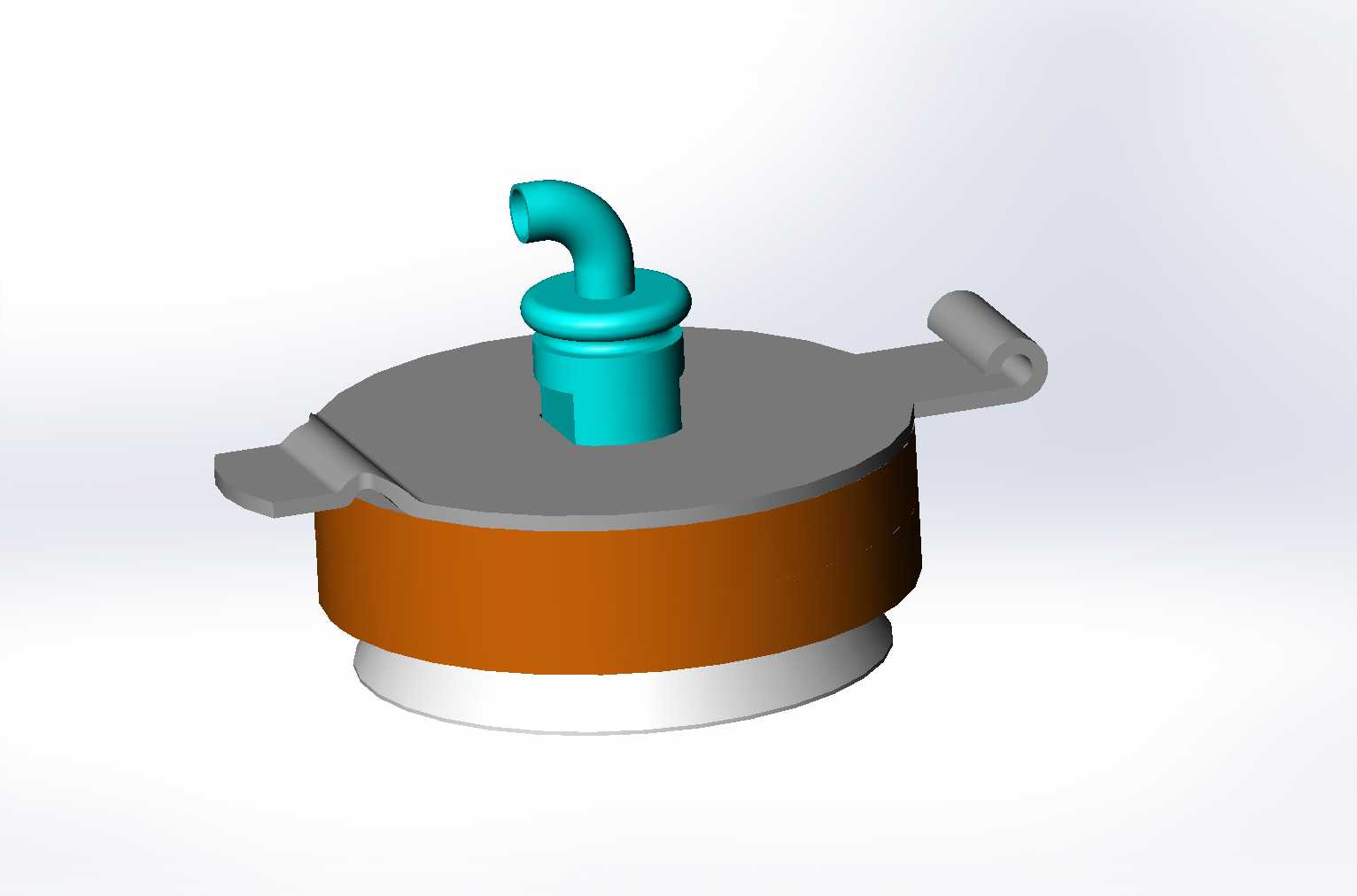

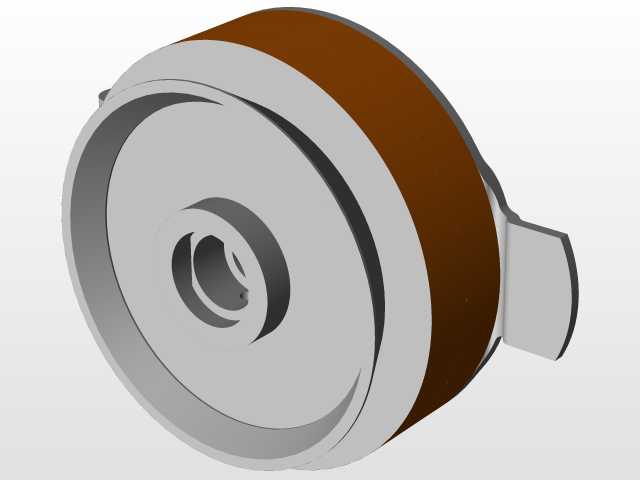

　　从功能特性上拆解，构件分为三个核心功能段：下部是与油箱安装孔配合的密封基座段，中间是主体承压段，上部是弯管接头段。下部基座采用带双侧挂耳的圆盘结构，挂耳上预制了卷边安装位，不需要额外的法兰紧固件，直接通过油箱上的弹性卡销即可完成快速固定，这种无螺栓安装结构能大幅减少机车长期震动下的紧固件松脱风险，同时降低装配工时。基座底部设计有环形密封槽，装配时嵌入耐油橡胶圈，压合在油箱安装面后可实现静密封，避免行车过程中燃油从安装缝隙渗漏。中间的主体段采用阶梯圆柱结构，下部大直径段与基座平滑过渡，上部收窄后承接弯管接头，外壁做了环形滚花质感的加强结构，既提升了构件整体的抗扭刚度，也方便装配时徒手对位施力，不会出现打滑问题。上部的弯管接头采用90度弧形走向，出口端做了竹节式倒刺结构，直接适配燃油系统的耐油橡胶软管，倒刺结构可以保证软管套接后在0.3MPa的燃油压力下不会脱开，弯管的弧度经过流道优化，内壁光滑无突变，能减少燃油流动时的阻力，避免气阻现象发生，保证机车不同倾斜角度下燃油供给的连续性。

　　从设计思路来看，整个构件优先考虑了机车维修场景的拆装便利性，所有外露棱边都做了R1以上的圆角处理，没有尖锐边角，避免维修操作时划伤操作人员。材质选择上，主体基座与弯管采用耐油工程塑料一体成型，密封配合面的平面度控制在0.1mm以内，保证密封胶圈的压缩量均匀，不会出现局部压偏导致的渗漏。安装边界方面，构件总高度控制在75mm以内，最大外径为62mm，双侧挂耳的安装孔中心距为78mm，弯管出口的中心距主体轴线的偏移量为22mm，安装后整体突出油箱顶面的高度不超过60mm，不会与机车的油箱盖、车架走线、座椅底板产生干涉，适配Velocette MK1车型的原厂安装位，不需要对油箱结构做任何改装即可直接替换使用。

　　在实际工况验证维度，该结构的挂耳卷边位置做了加厚处理，能承受150N的垂直拉拔力不发生塑性变形，满足机车长期颠簸路况下的固定强度要求；弯管部分能承受10N·m的横向力矩不出现断裂，避免日常维护时掰动管路造成接头损坏。密封性能上，在-20℃到60℃的环境温度区间内，构件与油箱安装面、软管连接处都能保持无渗漏，适配不同季节的使用环境。另外，构件顶部的接头根部设计了环形凸台，套接软管后可以额外加装喉箍进行二次固定，适配对密封要求更高的改装场景，凸台的高度为2mm，不会影响软管的正常套接深度，同时能为喉箍提供定位基准，避免喉箍移位导致的密封失效。
