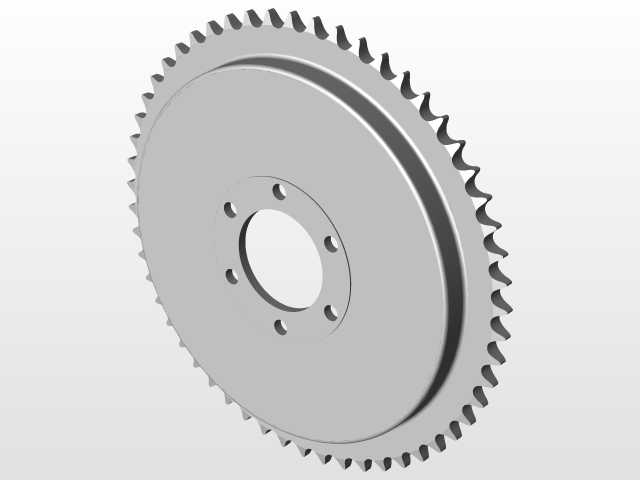

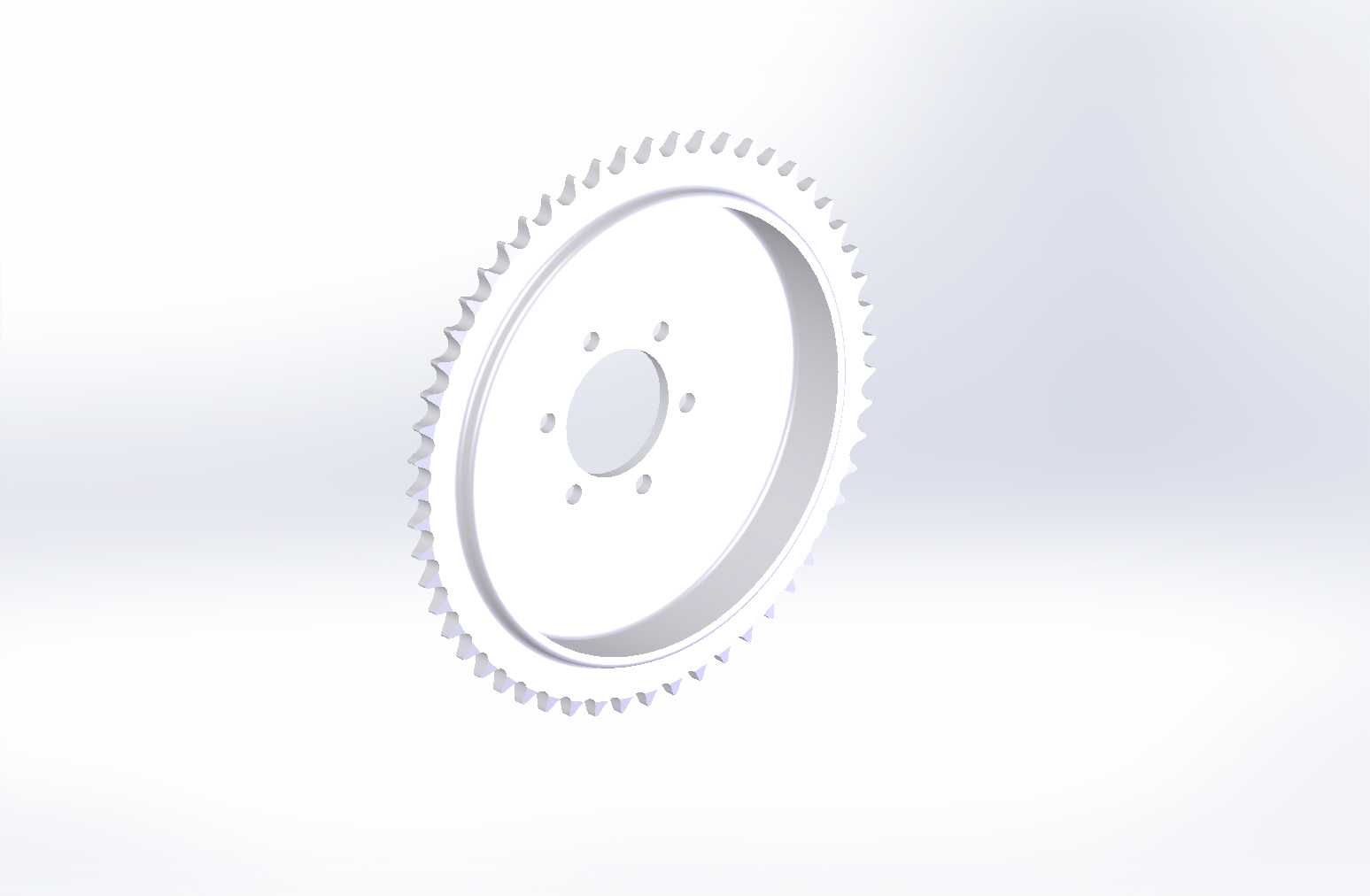

复古摩托车Velocette Kss传动后链轮结构

　　链轮的齿形设计完全匹配对应规格的传动链条，齿廓的曲线经过反复校核，能保证链条滚子在啮入、啮出齿槽时保持顺畅，不会出现卡滞、跳齿的问题，在摩托车起步、急加速的工况下，齿面能均匀承受链条带来的拉力，不会出现局部应力集中导致的齿根断裂问题。链轮的整体盘体采用了薄型辐板式结构，在保证整体结构强度的前提下尽可能降低了旋转件的自重，减少后轮的非簧载质量，对于老式摩托车的行驶操控性提升有实际帮助，盘体的外缘齿圈部分厚度略大于辐板部分，是为了提升齿部的耐磨性能，毕竟齿部是长期与链条摩擦接触的区域，适当增加厚度能延长部件的实际使用寿命。在设计这类链轮的三维结构时，首先要确定的是链轮的分度圆直径，这个参数直接和车辆的最终传动比挂钩，在经典复古摩托车的传动系统布局中，后链轮作为链传动末端的核心受力部件，直接承担着将发动机输出扭矩传递至后轮、驱动车辆行进的关键作用，这款适配Velocette Kss车型的后链轮，在结构设计上完全贴合老式英式摩托车的传动匹配逻辑，没有多余的冗余结构，每一处尺寸设定都对应着实车的安装与传动需求。从实际装车场景来看，这类后链轮安装于后轮轮毂的外侧安装位，与轮毂端面的安装孔位完全对应，中心的大尺寸通孔是为了避让轮毂的中心轴套结构，周围均匀分布的多个小孔是螺栓穿装位，安装时螺栓穿过这些孔位与轮毂上的螺纹孔锁紧，就能将链轮与后轮轮毂刚性连接，保证传动过程中不会出现相对滑移，避免传动冲击带来的连接松动问题。

　　直接影响车辆的极速表现与低速扭矩输出特性，Velocette Kss作为经典老式摩托，其后链轮的齿数设定是经过原厂长期路试匹配的，既保证了低速爬坡时的扭矩足够，也兼顾了常规巡航车速下的发动机转速合理性。齿形的绘制需要严格按照链传动的设计规范，齿槽的圆弧半径要匹配对应链条的滚子直径，齿顶的倒角处理是为了让链条能更顺畅地滑入齿槽，避免啮合过程中出现硬冲击，长期使用下能减少链条与链轮的磨损量。安装孔位的位置度要求是这类零件设计的重点，所有安装孔的中心必须位于同一分度圆周上，且孔与孔之间的角度误差需要控制在极小范围内，否则装车时会出现孔位错位，强行锁紧螺栓会带来额外的装配应力，车辆行驶过程中持续的振动会让螺栓出现疲劳断裂的风险。

　　链轮的中心孔与轮毂轴套的配合间隙也需要精准设定，间隙过大会导致链轮安装后出现径向跳动，传动过程中会出现链条忽松忽紧的问题，加剧链条和链轮的磨损，间隙过小则会导致装配困难，维修拆卸时很难将链轮从轮毂上取下。从实际使用的工况来看，摩托车后链轮长期暴露在户外环境中，会接触到路面的泥水、沙尘，所以链轮的结构上没有设计容易积藏泥沙的封闭凹槽，辐板表面平整光滑，行驶过程中车轮带起的气流能直接冲刷掉附着在表面的泥沙，减少磨粒磨损带来的齿面损伤。盘体上的安装孔都做了轻微的沉孔处理，螺栓锁紧后螺栓头不会突出于链轮表面，避免运转过程中螺栓头与周边的车架、挡泥板部件发生干涉。在三维建模过程中，这类回转类带均匀齿形的零件，需要先绘制单个齿的齿廓曲线，

　　再通过圆周阵列的方式生成全部轮齿，之后再绘制中心的辐板、安装孔结构，建模时需要注意齿根部分的圆角过渡，不能出现尖锐的直角结构，避免应力集中，因为齿根位置是链轮受力最大的区域，尖锐的棱角会在受力时产生应力集中点，长期交变载荷作用下很容易从这个位置出现裂纹。对于维修替换场景来说，这款后链轮的三维模型能帮助配件生产厂商快速精准地制作加工工装，不需要反复对实车零件进行测绘，减少测绘过程中的尺寸误差，保证生产出的替换配件能完美适配原车，不需要额外的修配就能直接装车使用。在传动系统的匹配校核中，也可以通过这个三维模型进行运动仿真，模拟链条与链轮的啮合过程，检查不同张紧度下链条与链轮的接触状态，验证传动过程中是否存在干涉问题，为老式摩托车的维修、改装提供精准的结构参考。
