小型船型拖车承载框架结构设计

　　做机械结构设计快十二年，经手的拖运类车架结构不下三十套，这次的小型拖车框架结构，最初是针对内河小型作业艇、充气橡皮艇的岸基转运需求做的方案，最早的需求来自江边的水上作业班组，他们之前用的通用平板拖车转运小艇时，因为艇底是弧面，每次都要额外垫三块木方固定，遇到坡道转弯很容易出现侧滑偏移，甚至有一次差点把艇滑到坡下，才想着要做适配艇身轮廓的专属承载框架。

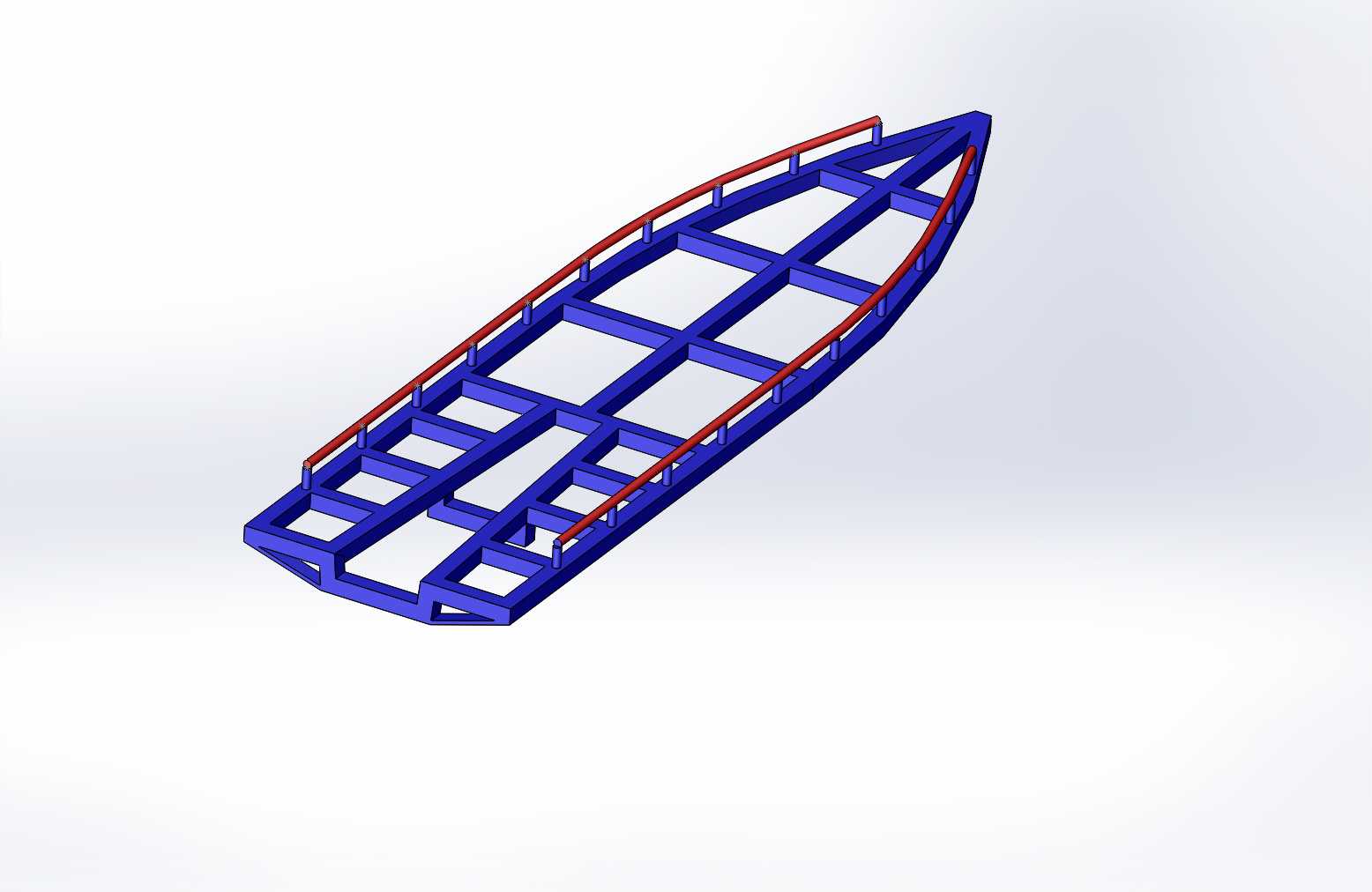

　　整个框架的轮廓没有采用常规拖车的矩形平直结构，而是顺着小型艇的底部线型做了收窄的船型轮廓，前端做了12度的斜角收边，这个角度不是随便定的，是统计了12款3到6米级小型作业艇的首部线型斜率后取的中间值，保证艇身落架的时候，首部能顺着斜角自然滑到定位位置，不需要人工反复抬动调整对位。框架的主纵梁采用双梁并行结构，两根主纵梁的间距是480mm，刚好匹配多数小型艇底部的龙骨支撑位，艇身放上去之后，主龙骨直接压在两根纵梁的中心连线上，重量直接传递到行走机构的安装位，不会出现偏载导致的框架扭转变形。

　　横梁部分没有采用等间距排布的偷懒设计，而是根据艇身的重量分布做了疏密调整：靠近尾部1.2米的区间，横梁间距加密到220mm，因为小型艇的发动机、燃油箱这类重载部件基本都布置在艇尾，这个区域的承载占整个艇重的65%左右，加密横梁能避免局部承重过大导致的框架下挠；中部区域横梁间距放宽到350mm，这个区域主要承载艇身中部的乘员或置物重量，载荷分布相对均匀，放宽间距在保证强度的前提下能降低整体自重；首部区域横梁间距设为280mm，匹配艇首上翘的线型，每根横梁的上边缘高度顺着艇底的斜度逐根降低，保证每根横梁都能和艇底的接触位置贴合，不会出现只有两三根梁受力的情况。

　　框架两侧的红色护栏结构，不是为了好看做的装饰件，而是做了45度向内倾斜的导向挡边，高度120mm，当艇身落架出现小幅偏移时，挡边能先接触艇身侧面，把艇身导向框架中心位置，同时在运输过程中能限制艇身的横向位移，不需要额外绑太多绑带就能保证运输稳定性。护栏和主框架的连接没有采用焊接固定，而是做了螺栓连接的可拆结构，后期如果要转运不同宽度的艇，只需要更换对应长度的护栏连接支架就能适配，不用整体切割改焊框架。

　　安装边界方面，整个框架总长5.2米，总宽1.8米，尾部预留了300mm的行走机构安装位，这个位置的纵梁做了双层钢板加强，厚度比主纵梁厚4mm，用来安装扭力轴、轮毂总成以及拖挂连接机构，安装孔位按照通用小型拖车轮组的标准孔距设计，不需要二次打孔就能直接适配市售的1吨级拖车轮组。前端预留了150mm的三角拖架连接位，连接位的中心高度设为420mm，匹配多数家用SUV、轻型货车的后拖车钩高度，拖行的时候框架能保持水平状态，不会出现前高后低或者前低后高的姿态，避免轮胎异常磨损或者拖挂时出现俯仰晃动。

　　设计的时候特意做了受力仿真验证，在额定承载800kg的工况下，框架中部的最大下挠量不到1.2mm，远低于行业通用的1/1000挠度要求，就算遇到颠簸路面的动载冲击，最大应力也远低于材料的屈服强度，不会出现永久变形。框架的所有棱角位置都做了R15的圆角处理，一方面是避免尖锐棱角划伤艇身的玻璃钢或者橡胶材质，另一方面也能减少应力集中，避免长期使用后在棱角位置出现疲劳裂纹。

　　实际场景里，这个框架除了转运小型艇之外，拆掉两侧的护栏之后，还能用来转运长尺寸的型材、管材，船型的收窄首部结构在狭窄的乡道、码头通道转弯时，比普通矩形平板拖车的通过性好很多，不会因为前端太宽刮到路边的障碍物。之前给一个水上救援班组做的同款结构样件，他们用了快两年，经常在江边的碎石路、坡道上拖运冲锋舟，框架没有出现开焊、变形的问题，比之前采购的通用拖车好用很多，主要就是因为所有的结构尺寸都是围绕实际承载的物品轮廓、实际使用的路况做的针对性设计，不是套通用拖车的模板改出来的。

　　做这类承载框架最忌讳的就是不管承载物是什么形状，都用统一的矩形方管焊个架子完事，很多时候现场用着不好用，不是材料用的不够厚，而是结构和实际的载荷分布、使用场景不匹配，比如之前见过有人用等间距横梁的平板拖车运艇，结果用了不到半年，中部横梁就因为长期局部受力出现下弯，最后还是要在对应龙骨的位置额外焊加强筋，反而比一开始就做适配结构费料费工。这个框架在设计的时候就把后期的维护性考虑进去了，所有的横梁和纵梁连接位置都预留了检修间隙，如果某根横梁因为意外撞击出现变形，只需要切掉对应的焊缝更换单根横梁就行，不用整体更换框架，降低后期的维护成本。
