早期跑步器械骨架支撑结构设计

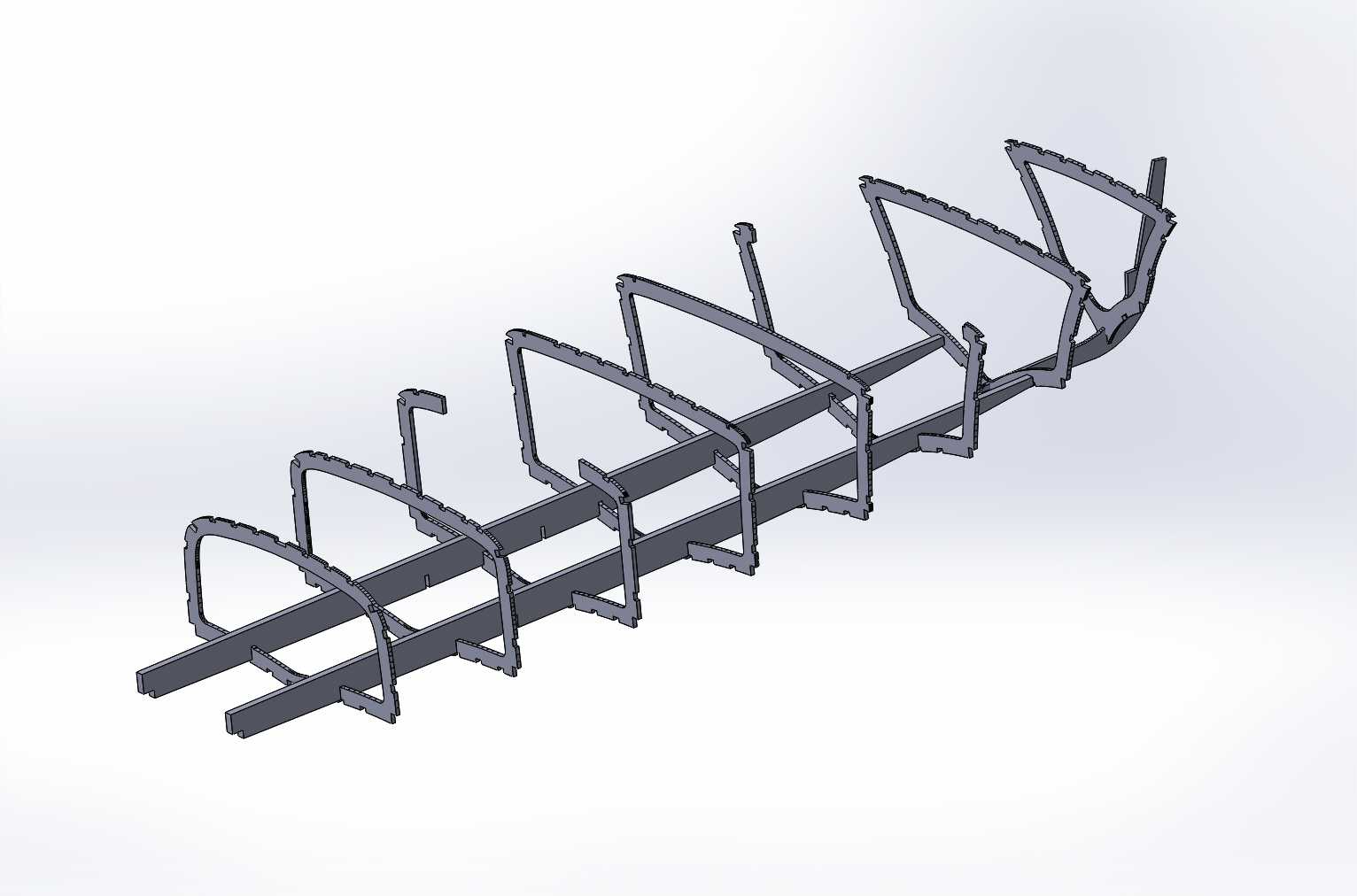

　　该结构件为早期跑步类健身器械的核心承载骨架，主要应用于商用健身房入门级有氧训练设备、家用小型走步器械的主体承重场景，承担使用者运动过程中的全部动载荷与静载荷，是整台设备的力学承载基础。从结构设计逻辑来看，整体采用双平行纵梁作为主承载基底，纵梁沿设备长度方向通长布置，截面选用矩形空心型材，在保证纵向抗弯刚度的同时尽可能降低构件自重，避免整机过于笨重不便于移位。沿纵梁长度方向等距排布的弧形框式构件为跑带侧部防护与踏板支撑的连接基座，每个弧形构件的下端通过卡扣式连接座与纵梁卡接后辅以焊接固定，既保证装配阶段的定位效率，又能在长期受交变载荷时避免连接位出现应力松脱。弧形构件的弧度设计贴合人体运动时的脚部活动边界，

　　既不会对跑步过程中的脚踝摆动造成干涉，又能在使用者脚步偏离跑带区域时起到侧向防护作用，避免运动磕碰损伤。最前端的弧形收窄结构为设备前端护罩与操控台的安装基座，其倾斜角度经过反复校核，保证操控台安装后处于使用者站立时的舒适操作视野范围内，同时预留出电机安装仓的上部防护空间，避免运动中异物掉入动力舱引发故障。从安装边界来看，双纵梁的外侧间距匹配常规跑带的有效宽度，纵梁底部预留的安装孔位可直接连接设备的底部减震脚垫，脚垫安装位的高度差经过调校，保证整机放置在水平地面时纵梁保持水平状态，避免跑带运行时出现跑偏问题。每个弧形构件的内侧预留有跑带侧边挡板的安装卡槽，卡槽的深度与挡板厚度匹配，装配时无需额外打胶即可实现挡板的快速卡装，

　　后期维护更换挡板时也无需拆解主体骨架，降低运维难度。从功能特性层面，该骨架结构在设计时充分考虑了早期跑步器械的成本控制需求，所有构件均采用统一壁厚的型材弯折焊接成型，无需复杂的机加工工序，生产阶段的下料、弯折、焊接工序可实现流水线作业，大幅降低生产制造成本。同时结构的受力路径经过优化，使用者跑步时产生的垂直冲击力通过踏板传递到弧形支撑构件，再均匀分散到两根平行纵梁上，最终通过底部的四个减震脚垫传递到地面，整个传力路径无应力集中拐点，长期使用时不会出现骨架局部变形或焊缝开裂的问题。在细节处理上，所有弧形构件的边缘均做了圆角过渡处理，没有尖锐的棱角，避免装配和使用过程中划伤操作人员或使用者；纵梁的两端均做了封板焊接处理，

　　避免使用过程中内部进入杂物造成锈蚀，延长构件的整体使用寿命。该骨架的整体长度适配1.2米有效跑带长度的小型跑步设备，宽度方向的总尺寸不超过0.6米，可满足小空间场所的摆放需求，整体结构没有冗余设计，每一处构件都承担对应的力学或安装功能，在满足承载要求的前提下尽可能压缩材料用量，符合早期健身器械轻量化、低成本化的设计方向。
