17x17齿轮马达铝制L形安装支架

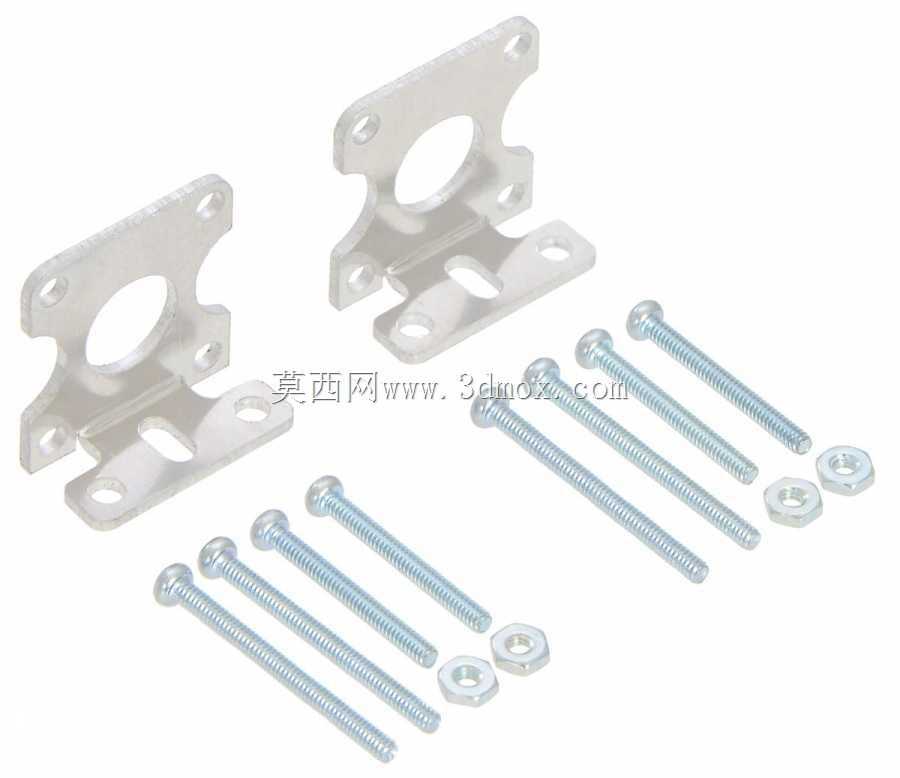

　　这款铝制L形安装支架，核心适配场景为小型自动化传动模组、桌面级机器人关节、智能仓储分拣小车的动力单元固定，专门匹配安装面尺寸17x17规格的齿轮马达，解决小尺寸动力件在紧凑安装空间内的定位精度与连接刚性问题。从实际使用场景来看，这类支架常应用在AGV小车的驱动轮动力固定、小型传送带的驱动端安装、3D打印机挤出机构的动力支撑、教育类机器人竞赛的关节模组搭建中，这类场景普遍存在安装空间局促、动力件需要承受径向与轴向复合载荷、长期运行不能出现连接松动的要求，因此支架的结构设计完全围绕这些实际工况展开。

　　从功能特性来看，支架采用6061铝合金作为基材，兼顾轻量化与结构强度，相比钢制支架重量降低60%以上，不会给小型移动设备增加额外负载，同时铝合金的抗腐蚀性能可以适应车间常规湿度环境下的长期使用，不需要额外做表面防锈处理。支架的主体安装面设置了大直径中心过孔，直径刚好匹配17x17齿轮马达的输出轴端避让需求，不会干涉马达输出轴的转动，也能容纳马达端的轴承外圈定位凸台，保证马达安装后输出轴与支架安装面的垂直度。主体安装面四周分布的四个通孔，位置完全对应17x17齿轮马达端面上的标准安装孔位，孔位公差控制在±0.05mm范围内，安装时不需要额外扩孔或修配，直接使用对应规格的内六角螺丝即可完成马达与支架的锁紧，避免孔位错位导致的马达安装应力，防止长期运行中马达轴承因为安装偏载出现过早磨损。

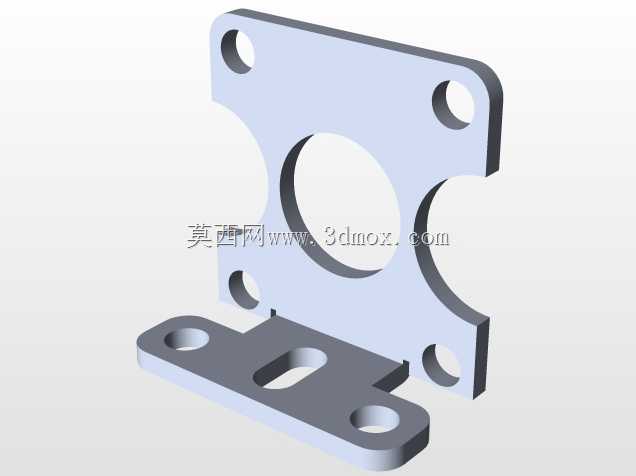

　　支架的折边安装面为垂直于主体安装面的L形结构，设置了两个长圆形安装腰孔与一个圆形定位孔，腰孔的长度方向预留了3mm的安装调节余量，在将支架整体固定到设备机架上时，可以沿着腰孔方向微调马达的轴向位置，方便调整齿轮传动的啮合间隙，或者同步带传动的张紧度，不需要完全松开螺丝即可完成位置微调，大幅降低现场装配的调试难度。折边与主体安装面的连接处做了R角过渡强化，避免直角连接处的应力集中，当马达输出额定扭矩时，连接处可以承受最大15N·m的反作用力矩，不会出现折边变形或者连接处断裂的问题。

　　从设计思路上，这款支架没有多余的冗余结构，所有结构特征都服务于安装固定与载荷传递：主体安装面的侧边做了圆弧缺口设计，一方面是为了避让设备上相邻的其他零部件，在紧凑安装空间内不会和旁边的传感器、走线槽发生干涉，另一方面也减少了支架的整体材料用量，进一步降低自重。所有安装孔的孔口都做了0.2mm的倒角处理，既可以去除机加工产生的毛刺，防止安装时刮伤操作人员或者划破线缆外皮，也能在拧入螺丝时起到导向作用，避免螺丝歪斜导致的螺纹滑牙。支架的所有棱边都做了倒钝处理，没有尖锐的边角，符合机械设计的安全规范。

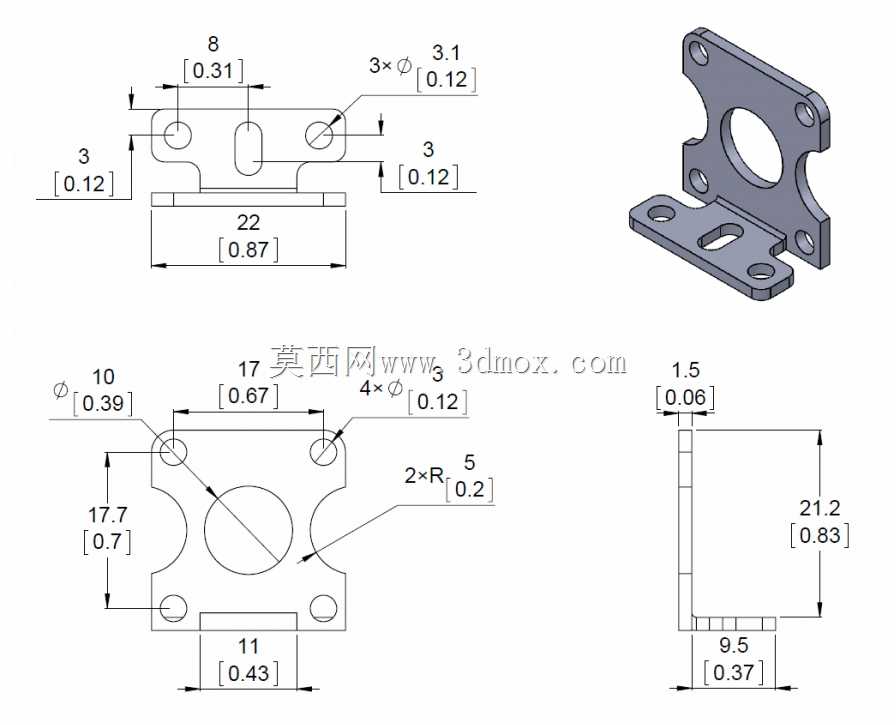

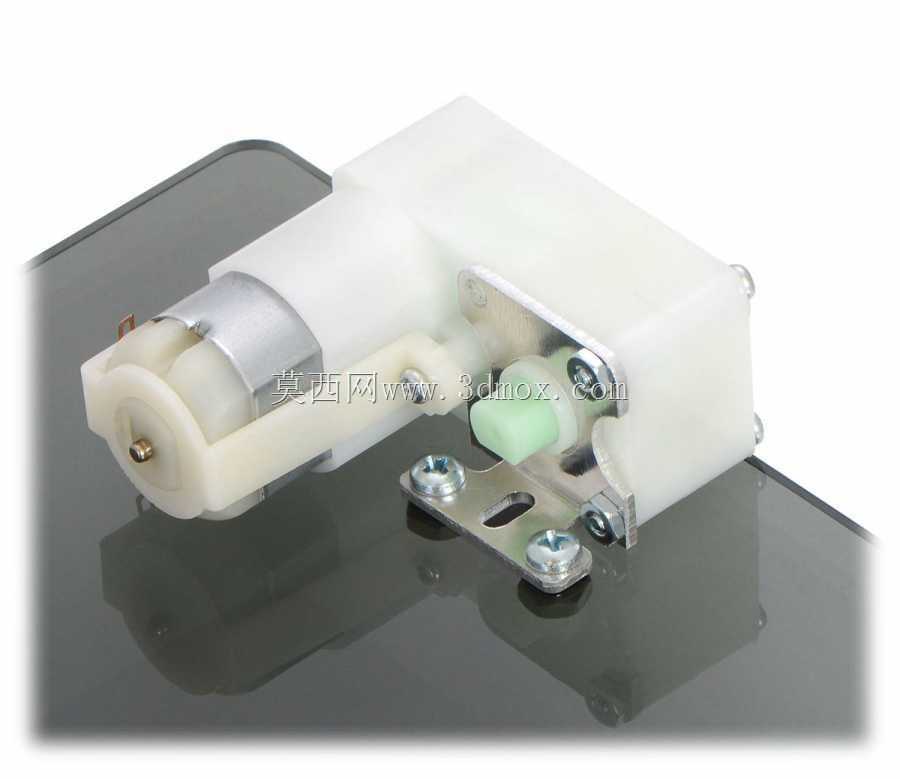

　　从安装边界尺寸来看，支架主体安装面的外形尺寸刚好覆盖17x17齿轮马达的安装端面，四周外伸量不超过8mm，折边安装面的总高度不超过20mm，整体占用的安装空间非常小，完全适配小型设备的紧凑布局要求。安装螺丝的规格适配M3标准内六角螺丝，腰型孔的宽度也匹配M3螺丝的外径，既保证螺丝可以顺利穿过，又不会因为间隙过大导致安装后支架出现窜动。中心过孔的深度与马达定位凸台的高度匹配，马达安装后端面可以完全贴紧支架安装面，保证接触面积最大化，锁紧后连接刚性充足，马达运行时的振动可以直接通过支架传递到设备机架，不会出现支架共振导致的传动噪音增大问题。在实际装配过程中，只需要先将齿轮马达通过四个安装孔固定到支架主体面，再通过折边的腰孔将支架整体固定到设备机架上，调整好传动间隙后锁紧腰孔螺丝即可完成安装，整个装配过程不需要额外制作转接件，大幅缩短小型动力单元的装配周期，也降低了定制转接件的额外成本。
