M4可调式L形手柄锁紧螺钉结构

　　在光学器材装调、小型实验台架搭建、摄影附件快装、轻型工装夹具锁止这类需要频繁手动松紧、又不希望额外携带扳手的场景里，这类带一体L形手柄的M4螺钉是非常实用的紧固件，很多工程师做小设备快拆结构时，总会优先考虑这类零件，毕竟不用额外找工具，徒手就能施加足够的锁紧力矩，调试的时候效率能提升不少。

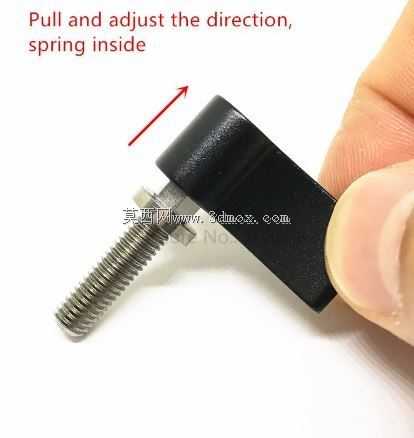

　　从实际使用的角度看，这款螺钉的核心功能是实现无工具手动锁紧与松脱，它的手柄部分采用了符合人体工学的弧形L形设计，握持的时候手指能自然贴合手柄曲面，不会像普通滚花螺钉那样拧久了硌手，施加力矩的时候力臂长度刚好，普通成年男性徒手就能拧到足够的预紧力，满足轻型构件的锁止需求，不会因为力矩不够出现松脱，也不会因为力臂太长导致用力过度拧滑螺纹。金属螺杆部分和塑料手柄的连接采用了嵌装压合的结构，螺杆根部带法兰台阶，嵌入手柄的安装座之后不会出现相对转动，拧动的时候扭矩能完全传递到螺纹上，不会出现手柄空转的问题，这一点比很多胶粘连接的廉价手柄螺钉可靠性高很多，频繁松紧也不会出现松脱失效。

　　设计这类零件的时候，首先要平衡的是手柄尺寸和安装空间的矛盾，M4螺纹的标准锁紧力矩大概在2.5N·m左右，按照人手施加的力大概15-20N计算，手柄的有效力臂长度需要做到15mm左右才能满足徒手拧到额定力矩的需求，这款的手柄长度刚好卡在这个数值上，不会因为太长导致安装后突出过多占用周边空间，也不会因为太短导致拧不动。手柄的外形做了弧形收窄，靠近安装座的位置做了圆弧过渡，没有尖锐棱角，安装在设备外露位置的时候不会刮擦线缆或者划伤操作人员，黑色的非金属手柄材质也有一定的绝缘性能，用在低压弱电设备上的时候还能避免短路风险。

　　安装边界方面，这款螺钉的螺纹规格是标准M4粗牙，适配所有标准M4螺纹孔或者配套的螺母，螺杆露出法兰面的长度可以根据实际安装的板厚选择，法兰面的直径大概10mm，压紧的时候接触面积比普通圆柱头螺钉大很多，不会压伤铝合金或者塑料这类较软的被连接件表面，锁紧的时候不需要额外加平垫圈就能分散压紧力。安装的时候需要注意手柄的转动空间，因为L形手柄在拧紧的最后半圈会转到侧向位置，周边需要预留至少20mm的回转空间，避免手柄被周边结构挡住没法拧到位，这是很多新手选型的时候容易忽略的点，往往选完螺钉才发现旁边有筋位挡住手柄，最后没法正常锁紧。

　　从应用场景拓展来看，这类螺钉除了用在摄影器材的卡箍、快装板上，还能用在小型设备的检修门快开、3D打印机的平台调紧、实验夹具的快速锁止、自行车配件的固定等场景，只要是需要频繁拆装、锁紧力要求不高的手动调节位置，都能替换普通的内六角或者十字螺钉，减少工具依赖。它的螺纹部分采用标准公制粗牙，和普通M4螺钉的互换性很强，维修替换的时候不需要重新攻丝，直接拧入原有螺纹孔就能使用，这也是这类标准紧固件的优势，不需要做特殊的结构适配就能直接替换原有零件。

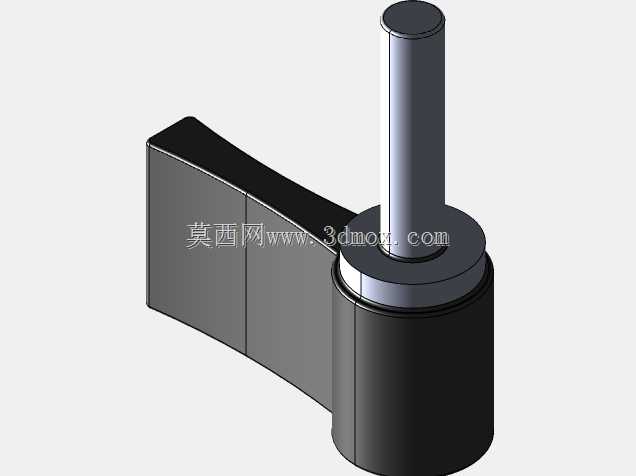

　　建模的时候需要注意几个细节，首先是手柄和金属嵌件的配合位置，要做出嵌装的台阶结构，不能直接把两个零件粘在一起，要体现出压合装配的结构关系；螺纹部分要符合M4粗牙的标准牙型，大径小径尺寸要准确，不能出现牙型错误导致装配干涉；手柄的曲面要做顺滑过渡，分型线的位置要符合注塑件的工艺特点，不要出现倒扣导致没法脱模；法兰面和手柄连接的位置要做小圆角过渡，避免应力集中，实际生产的时候这个位置如果是直角很容易出现开裂，尤其是频繁拧动受力的情况下，圆角能大幅提升结构强度。
