7.5度步进5V-12V微型减速步进电机结构

　　在小型自动化执行机构的选型与结构设计过程中，这类带减速箱的微型步进电机是桌面级设备、小型精密传动场景里的常用元件，很多做小型工装、智能小设备、精密调节机构的结构工程师，在做执行端选型的时候，都会优先考虑这类集成度高的减速步进单元。不同于常规的开环步进电机直接输出扭矩的形式，这款电机在步进主体前端集成了金属齿轮减速箱，能够把步进电机本身的高转速低扭矩输出特性，转化为低转速高扭矩的输出形式，适配需要小空间内获得较大锁紧力与输出扭矩的场景。从实际应用场景来看，这类电机常被用在小型云台的角度调节、精密点胶设备的微量进给、小型智能门锁的锁舌驱动、桌面级3D打印机的微调机构、小型阀门的开度控制，还有一些教学实验平台的传动执行端，这些场景普遍安装空间局促，供电电压在低压直流区间，不需要太大的输出功率，但对角度控制精度、输出扭矩、停机自锁性能有明确要求。

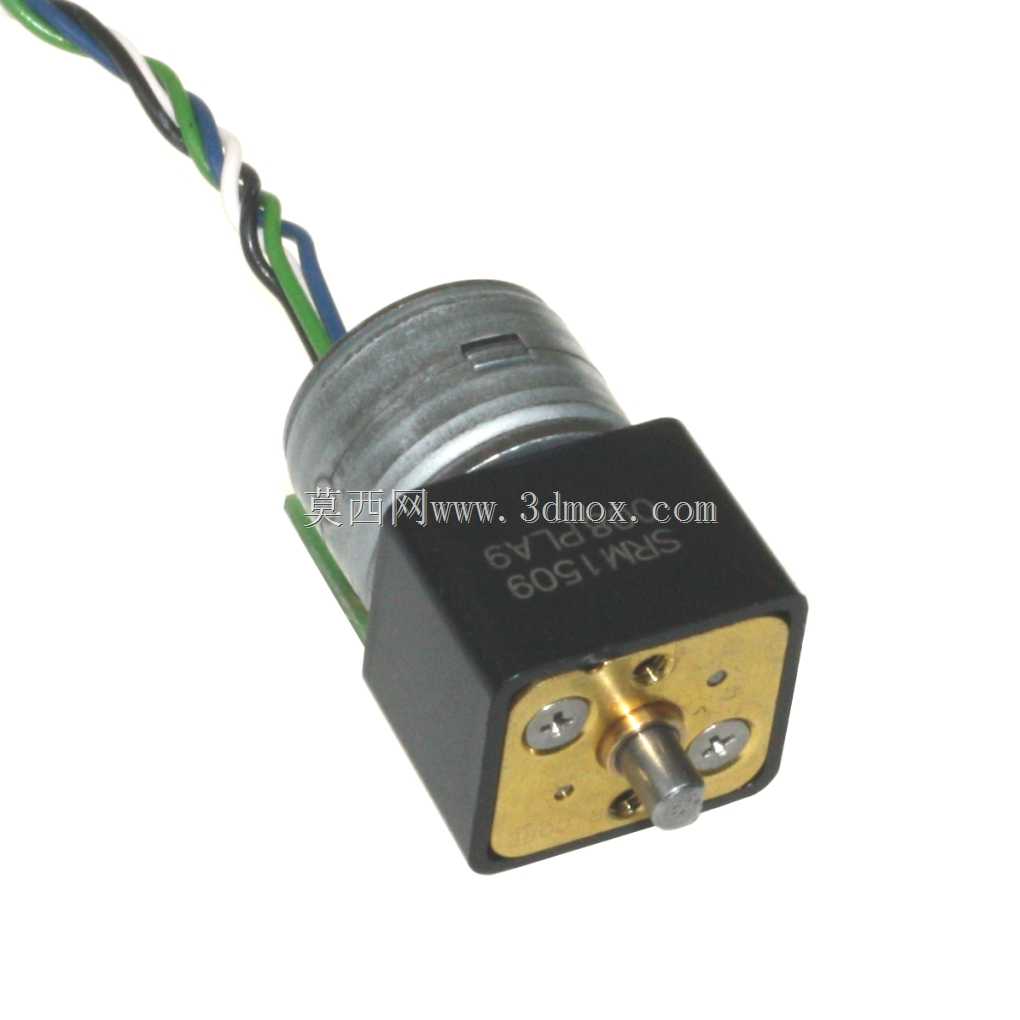

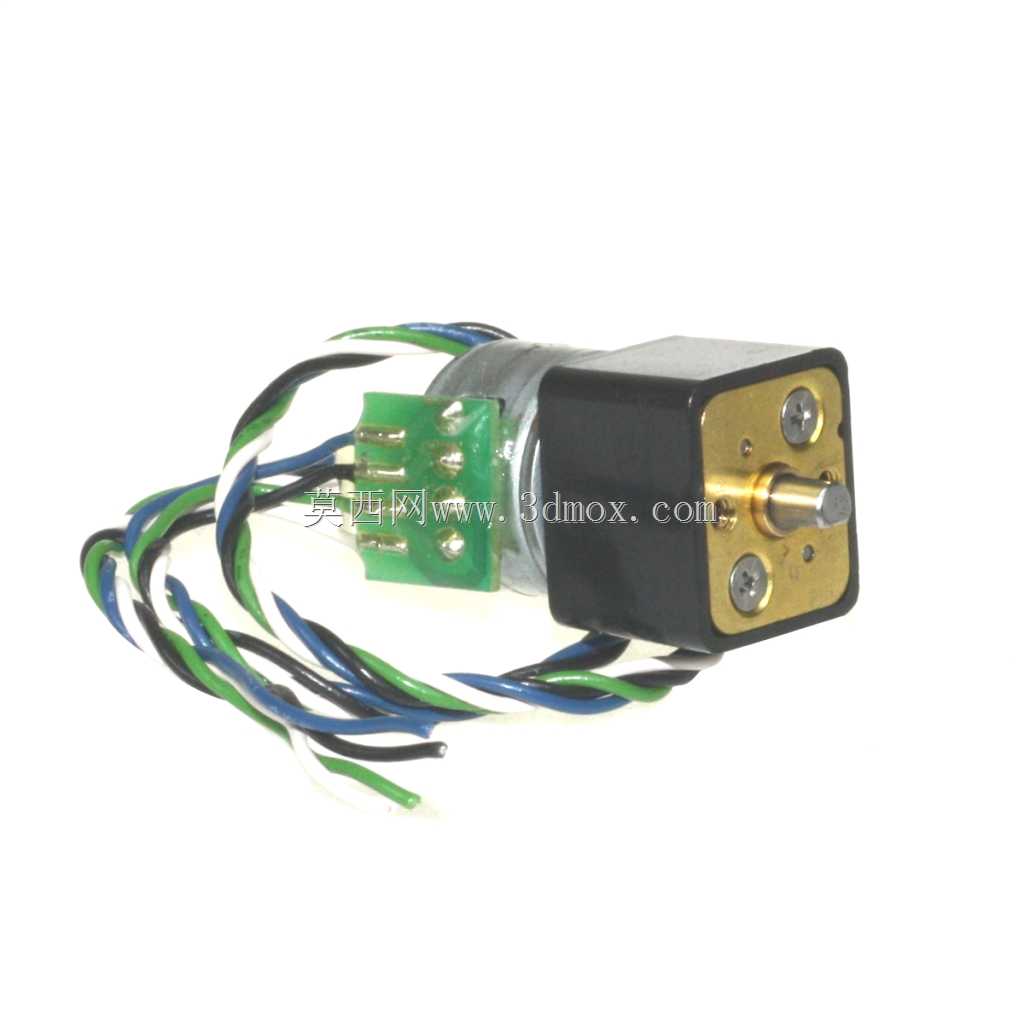

　　从结构设计的思路来看，这款电机采用了方形的减速箱端盖设计，输出轴居中布置，端盖上预留了两个对称的安装固定孔，安装时可以直接从前端通过螺丝把电机固定在设备的安装立板上，不需要额外设计复杂的抱紧支架，能有效压缩安装占用的空间。电机本体与减速箱采用同轴直连的结构，后端直接焊接了驱动接线的PCB板，省去了用户额外焊接接线端子的工序，引出的多色排线直接对应步进电机的各相绕组，接线时可以通过线色直接区分相序，减少接线错误的概率。步进部分采用7.5度的步距角设计，整步运行时每圈需要48个脉冲信号，搭配减速箱的减速比之后，输出端的单脉冲转角会进一步缩小，能够实现更精细的角度调节，同时减速箱的齿轮组采用金属材质，相比塑料齿轮的减速结构，抗过载能力更强，反复正反转启停的工况下齿轮磨损量更小，使用寿命更长。

　　在安装边界的尺寸把控上，这类微型减速步进电机的整体径向尺寸控制得非常紧凑，方形减速箱的边长通常在20毫米以内，电机主体的直径与减速箱匹配，整体长度从输出轴端面到接线端的尾部也仅为三十余毫米，能够嵌入到非常狭小的设备内部空间里。输出轴采用D型切边的轴头设计，配套的传动件可以通过顶丝直接固定在D型面上，相比光轴输出的形式，能够有效避免传动过程中轴与连接件之间的打滑问题，传递扭矩更可靠。接线端的排线长度预留了足够的布线余量，用户在设备内部布线时不需要额外延长接线，排线采用多股细铜丝的软线材质，反复弯折也不容易出现线芯断裂的问题，适配设备内部走线时的弯折需求。

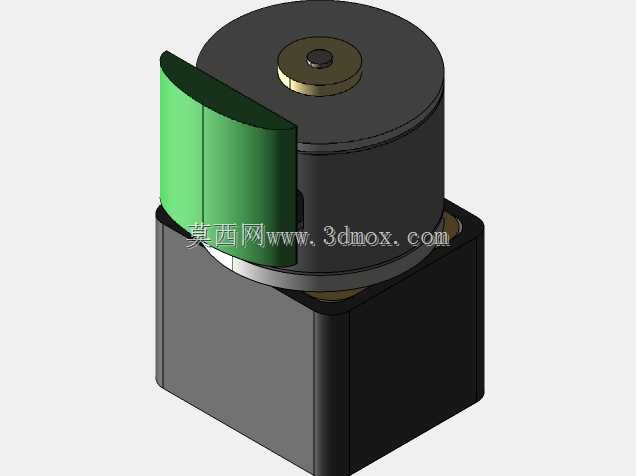

　　从功能特性上看，这款电机支持5V到12V的宽幅低压供电，既可以用常见的USB口5V供电驱动小负载场景，也可以用12V直流供电获得更大的输出扭矩，适配不同供电条件的设备需求。步进电机本身在停机状态下具备一定的自锁力矩，搭配减速箱的齿轮减速增扭效果，停机时输出端能够保持足够的锁紧力，不需要额外添加刹车机构，就能让负载保持在固定位置，简化了整体的传动结构设计。在做三维建模的时候，这个模型完整还原了电机的外部轮廓、安装孔位尺寸、输出轴的切边结构、接线排线的出线方向，工程师在做设备整体装配设计的时候，可以直接把这个模型导入到装配体中，用来校验安装空间是否充足，检查与周边结构件是否存在干涉，提前预判布线的空间是否足够，避免实际加工装配的时候出现尺寸不匹配、安装干涉的问题。很多新手工程师在做小型设备设计的时候，容易忽略电机尾部接线的空间预留，导致装配的时候排线被其他结构件挤压，这个模型把尾部的接线PCB和排线形态都做了还原，能够帮助设计者在建模阶段就预留好接线的避让空间，减少后期改模的成本。另外这类电机的减速箱端盖与电机主体的配合台阶也在模型里做了准确还原，设计安装孔位的时候可以直接参考模型上的固定孔位置，不需要反复对照样品测量尺寸，能够有效提升结构设计的效率。
