立式法兰输入蜗轮蜗杆减速装置结构

　　做传动结构设计快十二年，经手的减速类结构少说也有两百多套，这类立式法兰安装的蜗轮蜗杆减速结构，在轻工输送、小型包装设备、食品加工生产线的辅机传动段用得格外多。很多刚入行的设计师选减速机的时候总盯着减速比、额定扭矩这两个参数看，实际落地的时候，安装边界、输入输出端的配合形式、现场维护的操作空间，才是决定一套传动结构能不能顺畅跑满服役周期的核心。

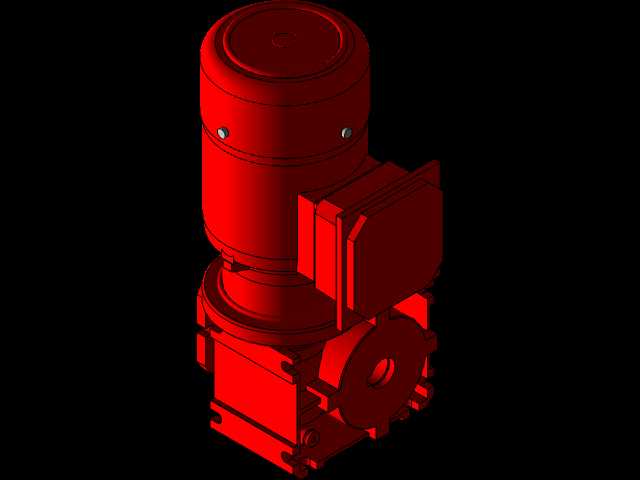

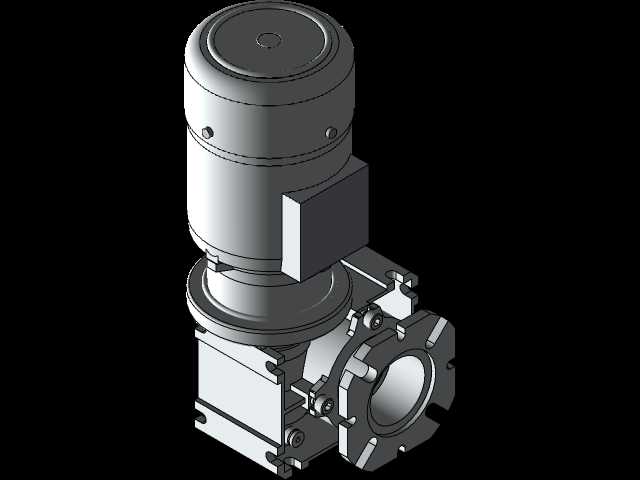

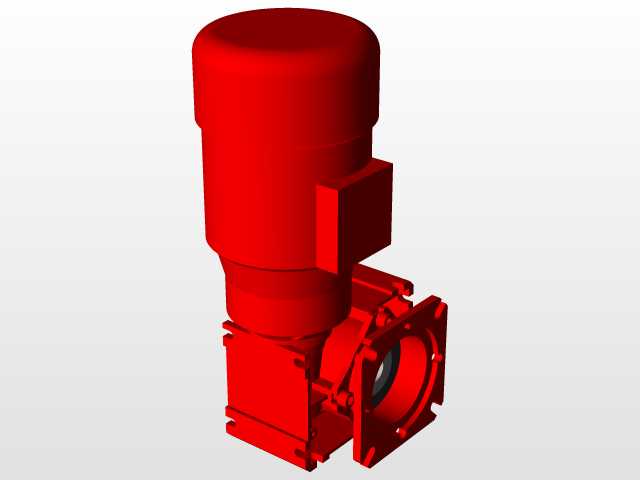

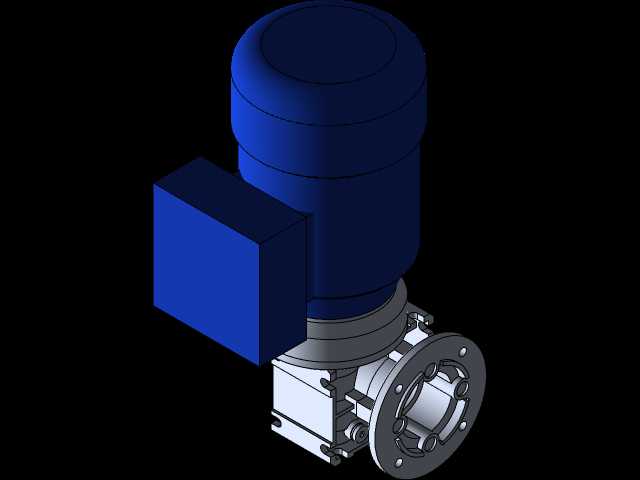

　　这套结构采用上置立式电机直连输入的布局，输入端的电机安装座和减速箱体做了一体化的止口定位设计，不需要额外加装过渡连接法兰，能有效压缩整套传动单元的轴向安装尺寸，很多设备的机架内部预留的传动舱空间有限，这种集成式的连接结构比分体式联轴器连接的结构少占至少八十毫米的轴向空间，对于布局紧凑的小型自动化设备来说，这点空间余量往往能决定整体机架能不能做的更规整。输出端采用圆形法兰连接结构，法兰端面预留了均匀分布的螺栓安装孔，同时输出轴采用空心轴配合键槽的传动形式，既可以直接套装在设备的主动辊轴端做直连传动，省掉链轮、联轴器这类中间传动部件，也可以加装实心输出轴适配带轮、链轮的传动场景，适配性比单轴输出的结构强不少。

　　从结构设计逻辑来看，这套蜗轮蜗杆结构采用下置式蜗轮腔布局，蜗杆部分和上方的电机输入轴做同轴集成，动力从电机输出后直接传递到蜗杆轴，通过蜗轮副的啮合完成减速和扭矩换向，把竖直方向的输入动力转换为水平方向的输出扭矩，这种换向结构在需要动力转向的设备上能省掉一组锥齿轮换向结构，既减少了传动环节的功率损耗，也降低了后续的维护点数量。箱体部分采用分体式拼接结构，合箱面做了精密铣削加工配合密封胶槽，能避免长期运行过程中蜗轮腔的润滑油渗漏，箱体侧面预留了油位观察孔和注油、放油螺塞的安装位，日常维护的时候不需要拆解整套设备就能完成润滑油更换和油位检查，对于安装在设备机架内部的减速单元来说，这种维护友好的设计能大幅降低后期的运维工作量。

　　实际选型应用的时候，要特别注意安装边界的核对：这套结构的电机端外径和下方蜗轮箱体的法兰外径有明确的尺寸差，设计机架安装位的时候，要给电机侧面的接线盒预留足够的接线操作空间，不能只按箱体最大外径做安装开孔，不然现场装线的时候会发现接线盒被机架板挡住，根本没法完成电源接线。另外输出端法兰的安装螺栓长度要严格控制，螺栓拧入法兰螺纹孔的深度不能超过螺纹孔的有效深度，不然螺栓顶到内部蜗轮的转动端面，会造成卡滞甚至打齿的故障，之前有个合作的设备厂就出过这个问题，螺栓选长了五毫米，开机试运转不到十分钟就把蜗轮齿面打坏了，整套减速单元直接报废。

　　在功能特性上，蜗轮蜗杆结构本身具备一定的反向自锁特性，在提升类、倾斜输送类的设备上应用时，能避免停机的时候负载反向带动电机转动造成溜车问题，不过要注意这种自锁特性只有在蜗轮副的导程角小于当量摩擦角的时候才成立，大减速比的型号自锁性能更可靠，小减速比的型号还是要额外加装制动结构，不能完全依赖蜗轮副的自锁功能做安全防护。另外这套结构的散热筋做在箱体的外侧圆周面上，立式安装的时候散热筋顺着竖直方向布置，空气流通的时候能顺着散热筋形成自然对流，比光滑外壁的箱体散热效率高百分之十五左右，长期连续运行的工况下，箱体温度能比无散热筋的结构低七八度，能有效延长密封件和润滑油的使用寿命。

　　做三维建模的时候，这套结构的配合公差要重点关注：蜗杆轴的支撑轴承位要采用k6的过渡配合，轴承端盖和箱体的配合采用H7/h6的间隙配合，蜗轮和输出轴的配合采用H7/k6的过渡配合加平键传动，输出空心轴的内孔公差要根据适配的设备轴径做对应调整，要是做直连套装的应用，空心轴和设备轴的配合建议选H7/h6的间隙配合，方便安装的时候拆装，要是传递扭矩比较大，可以再加装锁紧盘做无键连接，避免键槽配合长期运行出现的磨损间隙。很多新手建模的时候容易忽略合箱面的密封胶槽尺寸，胶槽的宽度和深度要按密封胶的挤出量设计，一般宽度三毫米深度两毫米的胶槽就能保证合箱后密封胶不会被大量挤到箱体内部，污染润滑油。

　　不同工况下应用的时候，还要注意润滑方式的匹配：立式安装的结构，蜗轮腔的油位高度要没过蜗轮的齿根位置，不能加太多油，不然蜗杆高速转动的时候会持续搅油，造成功率损失过大和油温异常升高，要是输入转速超过一千五百转，建议选用粘度稍高的蜗轮蜗杆专用润滑油，能在齿面形成更稳定的油膜，减少蜗轮副的磨损。如果是在潮湿、多粉尘的工况下应用，输出轴的密封件要选用双唇口的骨架油封，外侧的防尘唇能阻挡粉尘和水汽进入箱体内部，内侧的密封唇阻挡润滑油渗漏，比单唇油封的防护效果好很多。
