手动式窄幅面料折边压合作业装置

　　在服饰辅料加工、古籍装帧修复、传统印刷制版的细分作业场景中，窄幅柔性物料的精准折边一直是依赖操作工经验的工序，尤其是袖口衬布折边、古籍函套平版压痕、宫廷服饰纹样拓印前的料边预处理环节，常规大型折弯设备无法适配毫米级宽度的薄料加工，过大的压力会直接造成料面破损、折痕偏移，而纯手工折边的一致性差，批量加工时单工位效率极低，这套手动折边作业装置正是针对这类窄幅薄料的折边压合需求设计。

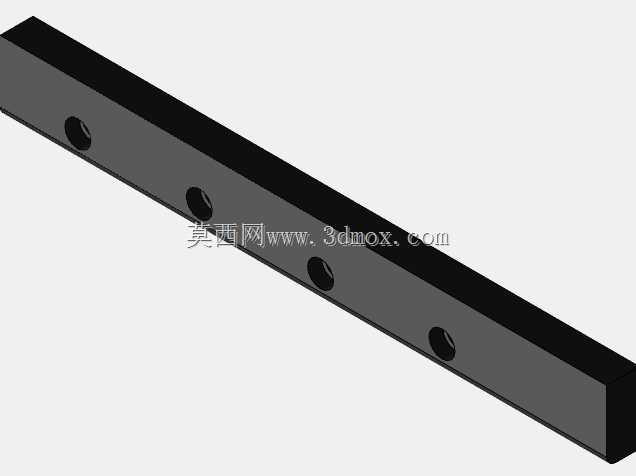

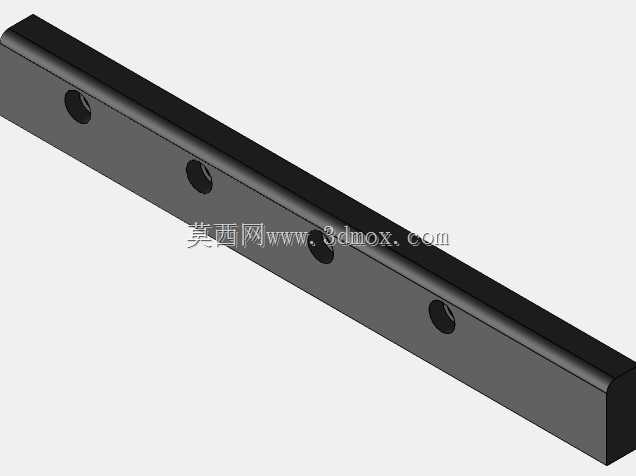

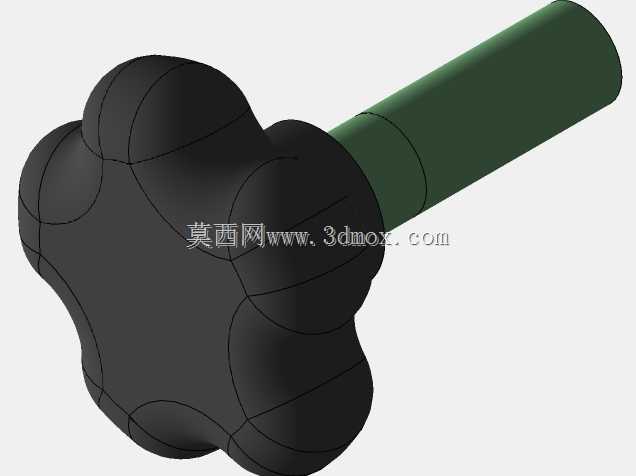

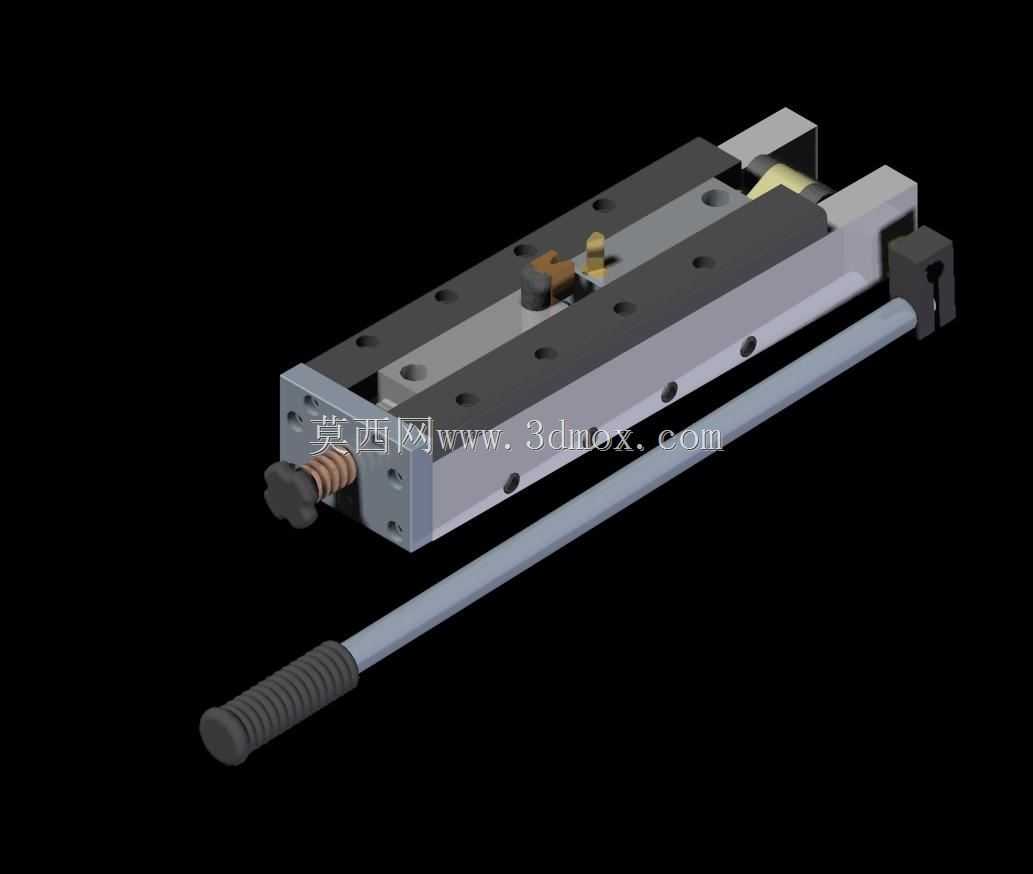

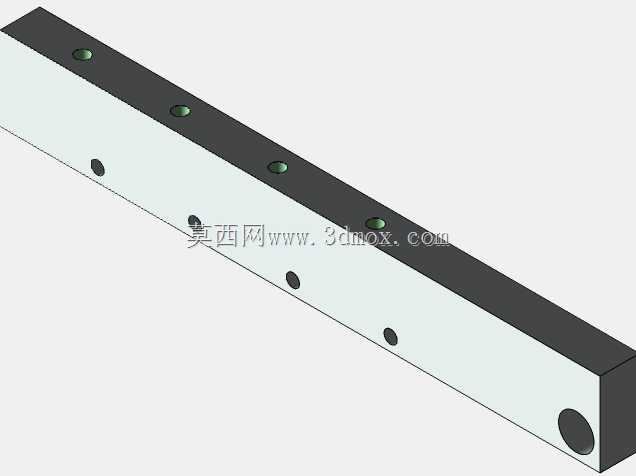

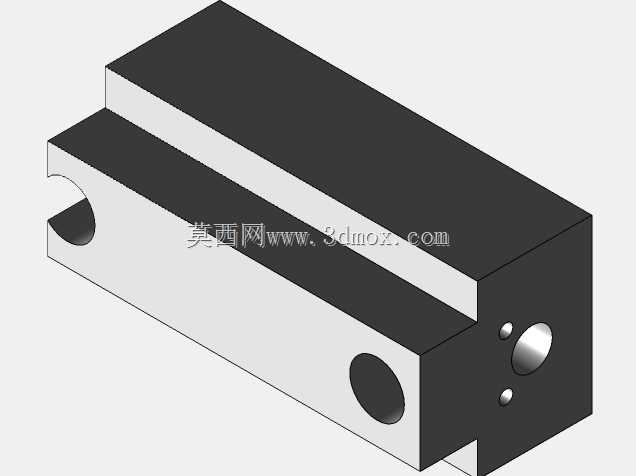

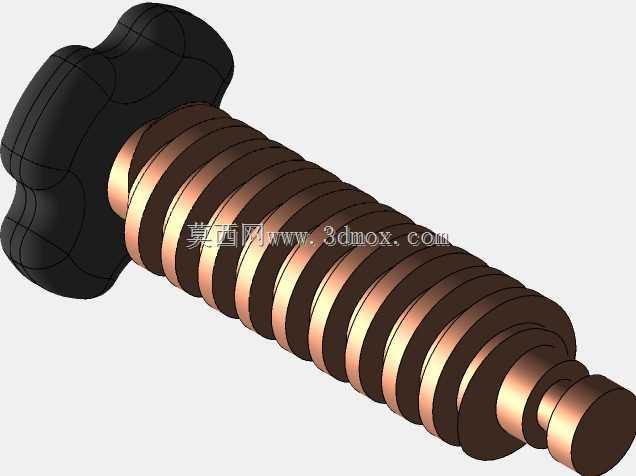

　　从功能实现逻辑来看，装置核心采用滑块式直线进给结构，长操作杆通过杠杆放大原理驱动压合滑块沿线性导轨做往复直线运动，操作端的滚花握把增大手部摩擦力，操作工单手即可完成压合作业，无需外接气源或电源，适合小批量定制加工、现场补料作业的无动力场景。压合端预留了不同厚度的折边模位，可根据加工物料的厚度更换对应规格的压条，折边宽度通过侧方的微调螺杆调节，调节端带复位弹簧，松开操作杆后滑块自动回位，避免压头长时间压持物料造成的压痕过深、料面粘连问题。

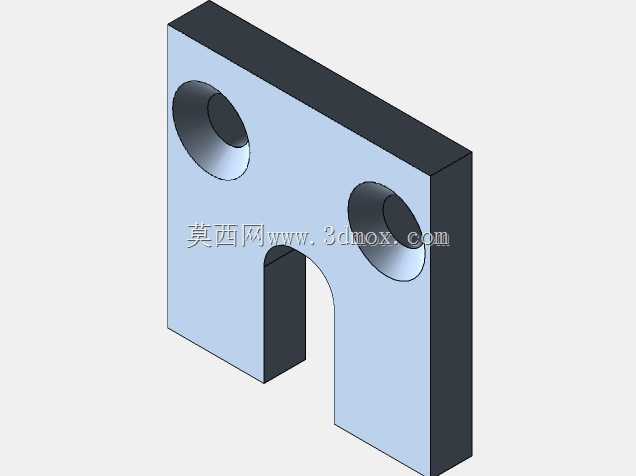

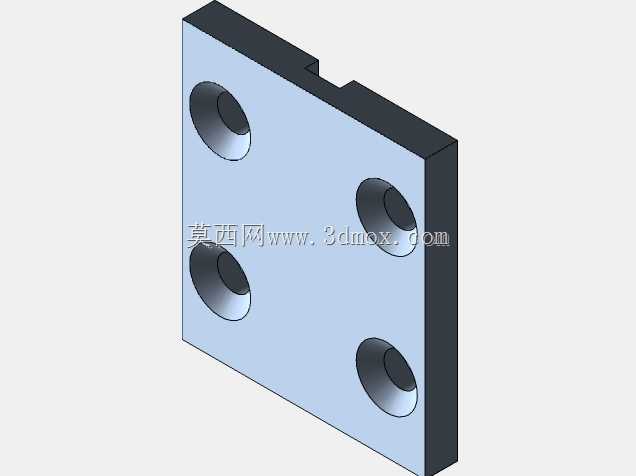

　　设计阶段首先考虑的是窄幅加工的定位精度问题，底座上的多组安装孔位可适配不同宽度的定位靠板，物料送入时靠板作为定位基准，折边位置的重复定位精度可控制在0.1mm以内，完全满足袖口衬布、印刷平版料边的折边公差要求。整体结构采用模块化设计，所有运动部件均为外露式装配，日常清理料屑、更换易损件时无需完全拆解主体，压合滑块与导轨之间采用自润滑材质配合，长期使用无需频繁加注润滑脂，避免油污污染面料、纸张类加工物料。

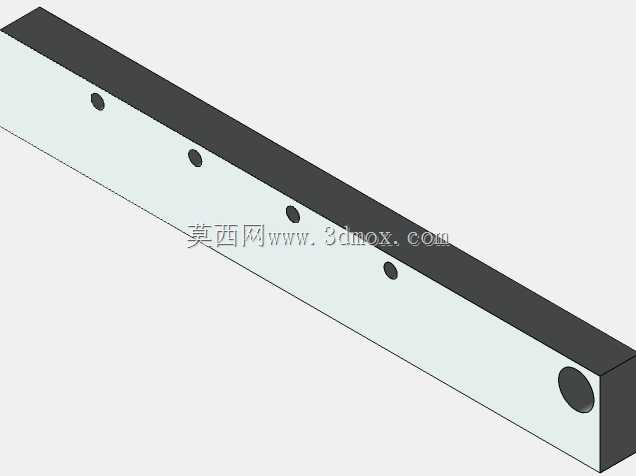

　　从安装边界来看，装置底座为平直矩形结构，底部预留四个沉头安装孔，可直接固定在木质或金属工作台面上，安装时需保证操作杆的活动范围内无遮挡，操作杆完全拉出时的伸出长度为280mm，压合作业时的操作行程为60mm，整体占用工作台面的尺寸为320mm×80mm，不会占用过多工位空间，适合小型加工工坊、修复工作室的紧凑工位布局。装置的压合力通过操作杆的下压力度可控，操作工可根据物料的硬度、厚度调整施力大小，加工薄棉衬布时轻压即可成型，加工稍厚的装帧纸板时可适当加大压力，不会出现压力过大导致的物料折裂问题。

　　在实际生产适配中，这套装置可覆盖0.1mm到2mm厚度的柔性薄料折边作业，除了服饰袖口加工、平版印刷料边预处理外，也可用于小型皮具的边油预处理、纸质包装盒的窄边压痕工序，相比通用折弯设备，其针对窄幅薄料的适配性更强，不会出现宽幅设备加工窄料时的料边起皱、折痕歪斜问题。结构设计上没有冗余的复杂传动部件，整体零件数量少，加工制造难度低，常规的铣削、钻孔工序即可完成所有零件的加工，装配时仅需保证导轨与滑块的配合间隙在0.02mm到0.05mm之间，即可保证滑动顺畅无卡滞，侧方的调节螺杆带锁紧螺母，调整好折边宽度后锁紧即可避免作业过程中定位偏移。

　　考虑到手动操作的疲劳度问题，操作杆的长度经过力学优化，力臂长度设计使得压合时的手部施力仅需5N到15N即可完成成型，长时间重复作业也不会造成明显的手部酸胀，复位弹簧的弹力经过匹配，既可以保证滑块快速回位，又不会在松开操作杆时出现回弹撞击的问题，作业过程噪音极低，适合对作业环境噪音有要求的工作室场景。装置的压合工作面做了发黑防锈处理，表面粗糙度控制在Ra1.6以下，不会刮伤加工物料的表面，接触物料的压条边缘做了R0.2的圆角处理，折边成型后不会出现尖锐的压痕印，成型后的折边平直度好，无需后续二次修整。
