螺旋紧凑型荧光灯三维结构设计作品

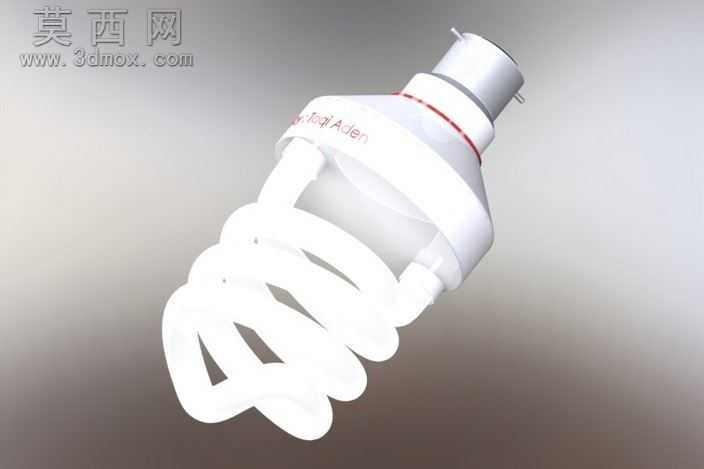

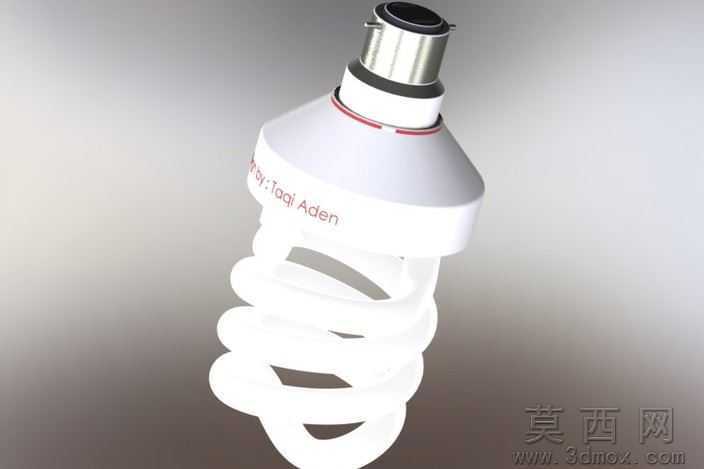

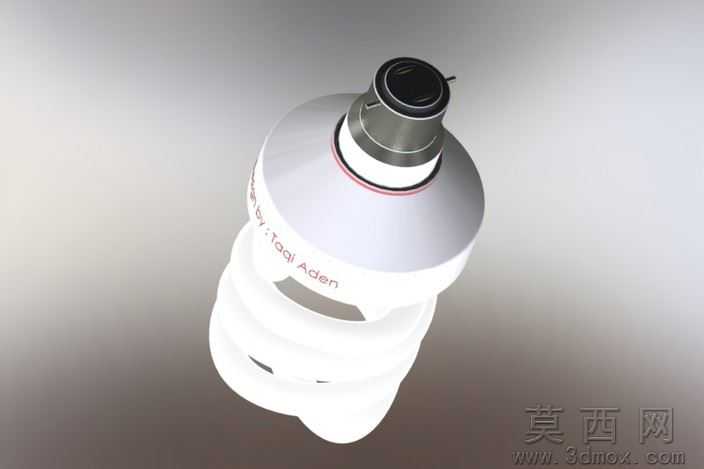

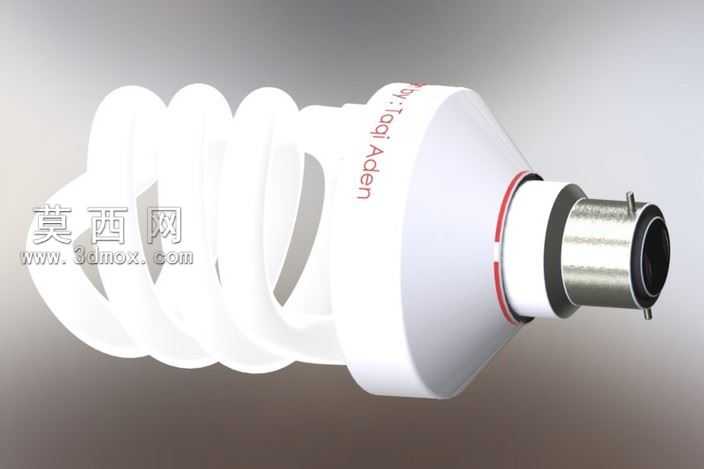

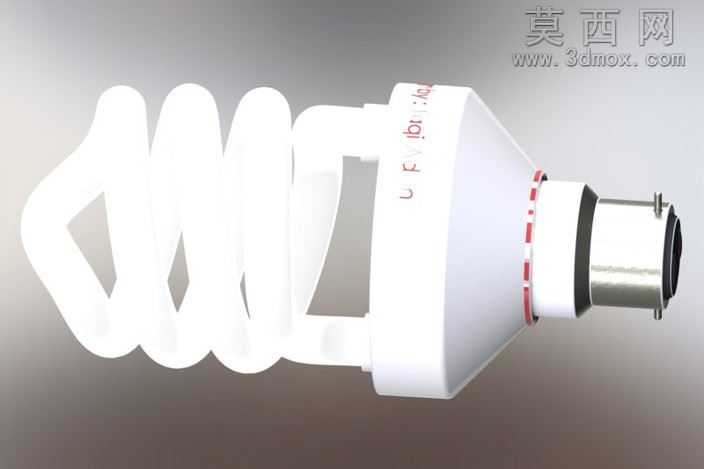

本作品为螺旋型紧凑型荧光灯的三维数字化设计成果，建模阶段依托三维参数化设计软件完成全结构1:1还原，整体建模逻辑遵循荧光灯实际生产装配逻辑拆分独立部件，从灯头金属接插件、绝缘基座、螺旋发光管体到密封衔接结构均为独立可编辑特征，未采用整体布尔运算合并结构，方便后续对单个部件进行参数调整与结构优化。建模过程中首先完成卡口式金属灯头的结构搭建，精准还原灯头的金属薄壁厚度、导电触点凸起尺寸、定位卡扣的卡槽与卡爪配合公差，金属部分采用高反射镀铬材质参数设置，模拟真实灯头的金属冷光质感，表面添加细微的拉丝纹理贴图，还原量产金属灯头的加工表面特征，同时还原灯头与绝缘基座衔接处的红色密封胶圈结构，胶圈采用半哑光软质橡胶材质，设置合适的粗糙度参数还原橡胶的漫反射质感。中间的白色绝缘基座采用锥台过渡造型，建模时严格把控锥面的拔模角度，匹配实际注塑生产的脱模工艺要求，基座表面采用奶白色阻燃PC塑料材质，添加极细微的颗粒质感模拟注塑件的表面哑光效果，表面印刷的标识文字采用浮雕贴图结合凹凸通道实现，还原丝印标识的真实触感与视觉效果。核心的螺旋发光灯管部分为建模重点，采用螺旋扫描特征完成灯管的螺旋路径搭建，精准控制螺旋升角、灯管管径与螺旋圈数，还原紧凑型荧光灯的紧凑排布结构，灯管管壁采用半透明白色乳白玻璃材质，设置合适的次表面散射参数，模拟灯管点亮时的光线漫透效果，灯管内壁添加极薄的荧光粉涂层材质，还原荧光灯发光的材质基础。渲染阶段采用三点布光方案，主光源从侧上方打光突出螺旋灯管的曲面层次，辅光源补亮灯头金属部分的暗部细节，背光源勾勒产品整体轮廓，避免白色部件与背景融合，背景采用浅灰色渐变背景突出产品主体，渲染输出的效果图清晰展现各部件的装配关系与材质质感。整个设计完整还原了螺旋荧光灯的全部结构细节，各部件间的装配间隙、配合公差均参考实际量产产品参数设置，可用于产品结构展示、装配工艺演示、照明产品科普等场景使用。
