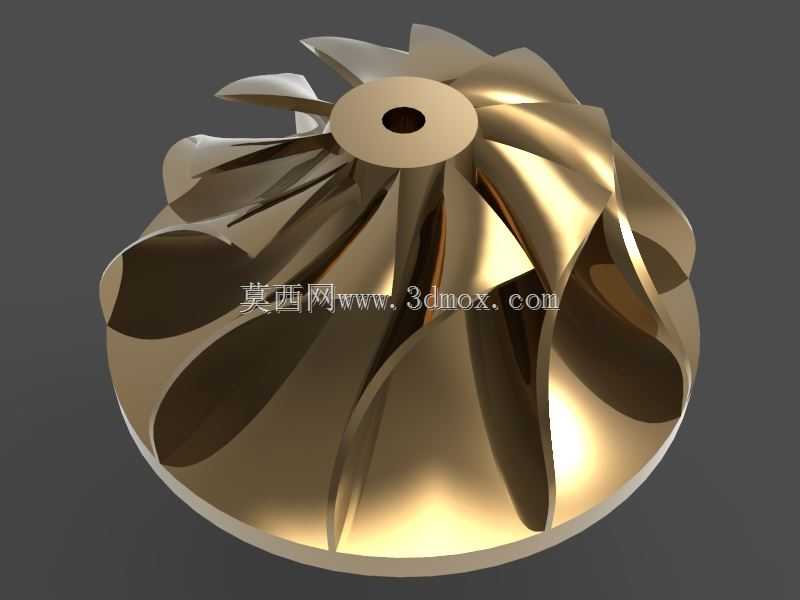

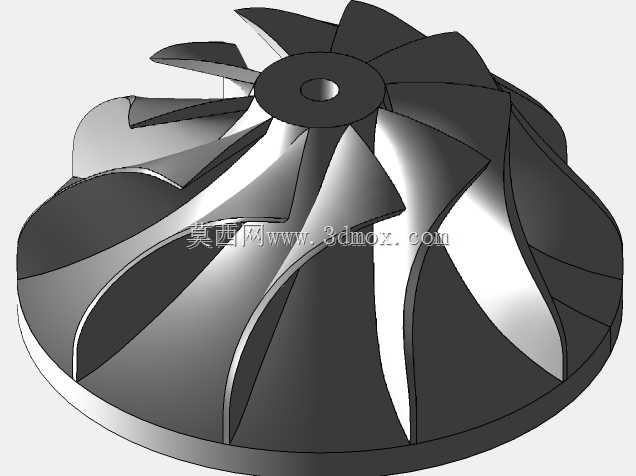

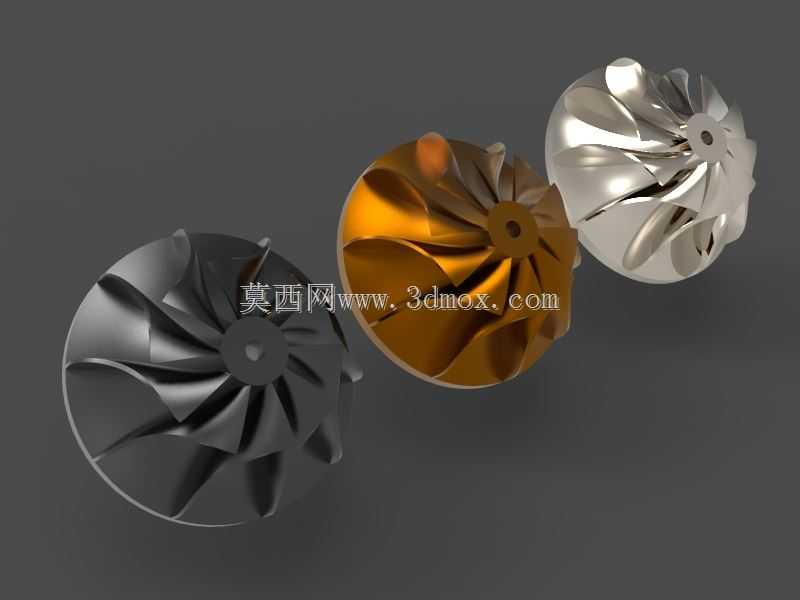

泵注设备叶轮逆向重构结构设计

　　在流体输送类设备的核心部件迭代与维修场景中，叶轮作为直接决定介质输送效率、压力输出稳定性的核心零件，其曲面精度直接影响整套泵注设备的运行表现。现场运维中常遇到进口设备叶轮磨损、备件采购周期长、原厂配件匹配度不足的问题，通过三维扫描获取磨损叶轮或原厂样件的点云数据，再进行逆向重构，是目前工业现场快速完成备件复刻、性能优化的主流技术路径。本次重构的叶轮结构，针对泵注设备在高压介质输送、含微小颗粒介质工况下的使用需求，在还原原始叶片曲面流道走向的基础上，对叶片前缘的倒角过渡、轮盘与叶片结合处的圆角做了工艺性优化，避免原始设计中应力集中导致的叶片根部疲劳断裂问题。从结构边界来看，叶轮的中心安装孔采用标准的台阶式定位结构，

　　与泵轴的配合公差选取过渡配合区间，既保证运行过程中无径向窜动，也方便现场维修时的拆装操作；轮盘背面设计有密封环配合止口，与泵体密封组件的配合间隙控制在合理范围，减少高压介质的回流损失，提升容积效率。叶片的曲面设计遵循流体在流道内的流速变化规律，从叶轮入口到出口的叶片型线平滑过渡，无曲率突变区域，可有效降低介质在流道内的湍流损失，运行时的气动噪声也能得到合理控制。逆向建模过程中，首先对扫描获取的点云数据做降噪处理，剔除扫描过程中因反光、环境干扰产生的杂点，再通过面片拟合生成基础曲面，之后对每一片叶片的曲面做曲率连续性检查，保证相邻曲面之间达到G2连续，避免加工时出现刀路顿挫，影响最终的表面光洁度。考虑到不同加工场景的适配性，

　　重构后的模型去除了原始样件上的磨损缺陷、铸造工艺残留的凹凸瑕疵，将非配合面的拔模斜度调整到符合常规铸造、五轴铣削加工的工艺要求，不管是采用精密铸造做批量备件生产，还是采用五轴加工中心做单件定制，都能直接提取模型生成加工刀路，不需要额外做大量的工艺修补。在实际泵注设备的装配场景中，该叶轮的轴向安装尺寸、外圆直径都严格匹配常规泵腔的内部空间边界，安装后叶片外缘与泵壳内壁的间隙控制在合理范围，既不会因为间隙过大导致效率下降，也不会因为加工误差导致运转时叶片擦碰泵壳。针对不同介质的输送需求，叶轮的叶片数量、出口安装角都保留了原始设计的参数特性，在输送清水类低粘度介质时能保持较高的水力效率，在输送含有微小固体颗粒的介质时，

　　叶片的曲面走向也能减少颗粒对叶片表面的冲刷磨损，延长备件的使用寿命。建模过程中对轮盘的厚度做了等强度校核，在保证整体结构强度满足额定转速下离心力要求的前提下，去除了非受力区域的多余材料，降低叶轮自身的转动惯量，减少泵组启动时的电机负载冲击。对于叶片出口处的型线，做了微小的切向角度优化，减少介质流出叶轮时的尾迹损失，提升泵组在额定工况点的运行稳定性，避免运行过程中出现压力脉动导致的管路振动问题。
