低成本伺服驱动自适应夹取机械手结构

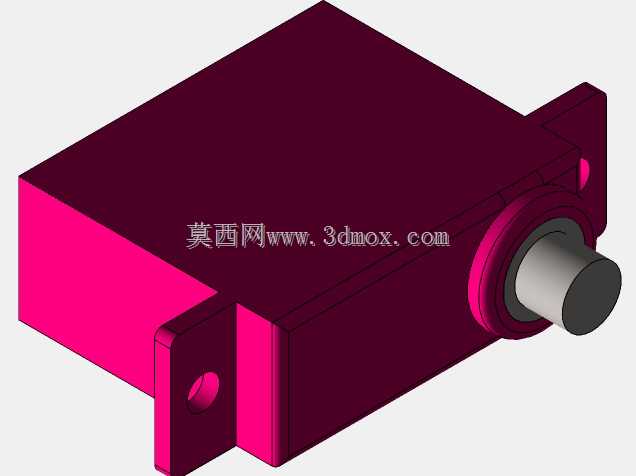

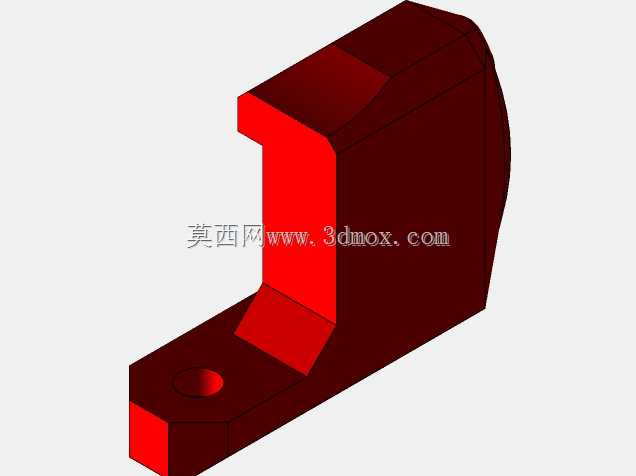

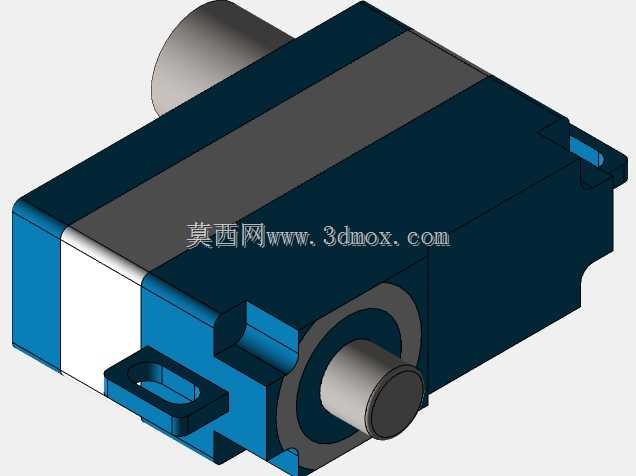

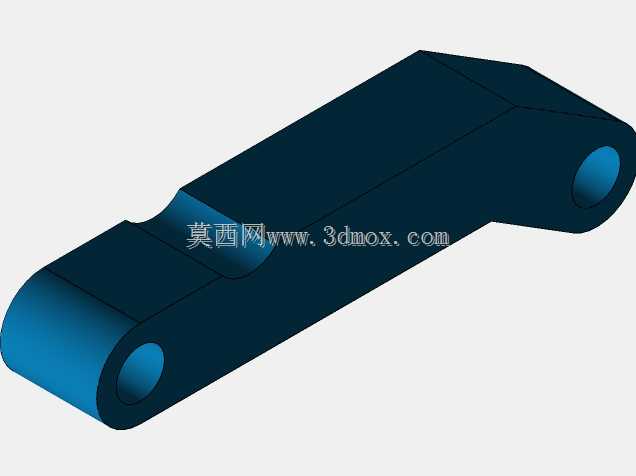

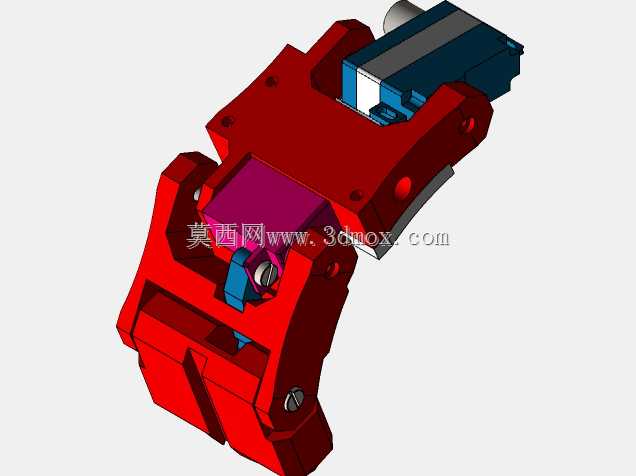

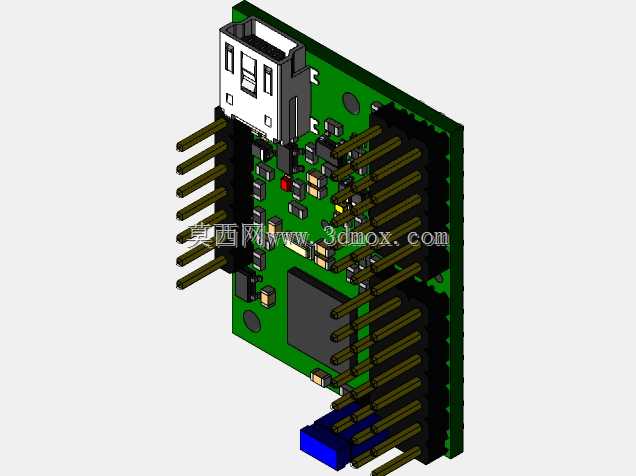

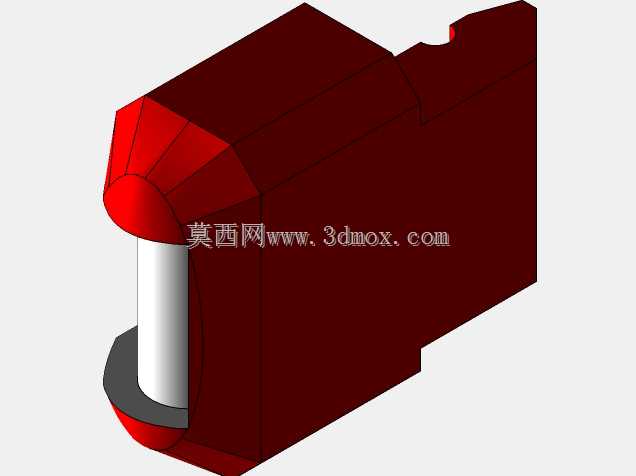

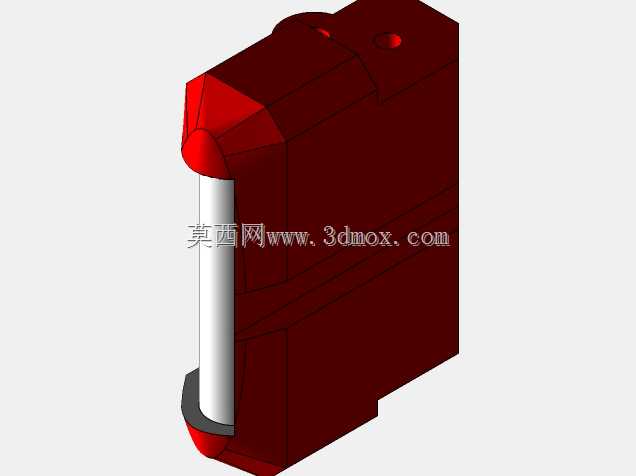

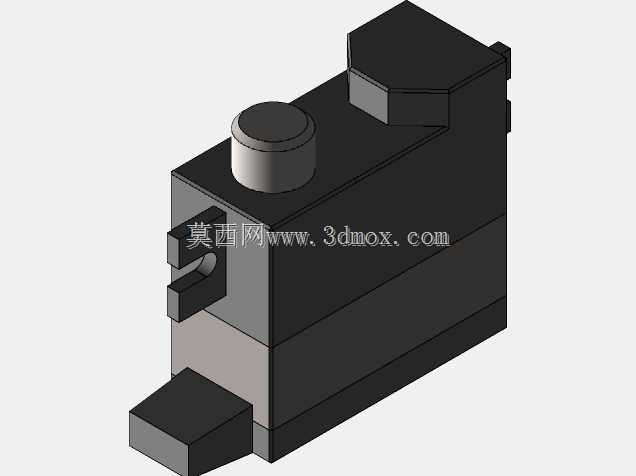

　　这款夹取式机械手主要面向小型自动化工作站、教学实验平台、桌面级分拣作业场景设计，可作为轻型机械臂的末端执行器使用，适配小负载、多品类工件的夹取需求，常见于电子元器件分拣、小型注塑件取件、教学实训演示、创客项目开发等场景，能够替代复杂的气动夹爪方案，在没有气源配套的桌面场景下完成常规的夹取作业。从功能特性来看，该机械手采用RC伺服电机作为动力输出源，搭配Pololu电子卡完成驱动信号的处理与动力分配，整体传动结构通过多组连杆实现指节的联动，夹取过程中多段指骨可自适应贴合不同外形的工件表面，指骨上预留的凹槽结构可嵌入橡胶条或硅条，大幅提升夹取接触面的摩擦力，避免硬质工件夹取过程中出现打滑、表面划伤的问题，

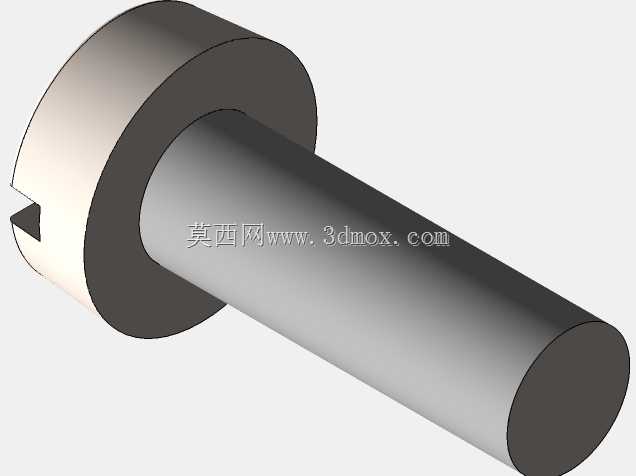

　　同时软质嵌条也能适配表面存在微小尺寸误差的工件，降低夹取定位精度的要求。设计思路上整体围绕低成本、易加工的核心方向展开，所有非标准结构件均采用塑料3D打印工艺制作，结构设计阶段就充分考虑了FDM3D打印的工艺特性，塑料部件的造型尽可能减少悬空结构，做到无支撑或者极少支撑即可完成打印，大幅降低打印过程中的材料损耗与后处理工作量，普通桌面级FDM打印机即可完成所有塑料零件的制作，不需要工业级打印设备支撑。连接紧固件全部采用市面通用的标准螺钉，不需要定制特殊规格的紧固件，进一步降低整机组装的物料成本与采购难度，相比采用金属机加工零件的同负载夹爪，整体制作成本可压缩至传统方案的十分之一左右，非常适合小批量试制、教学场景的批量搭建使用。

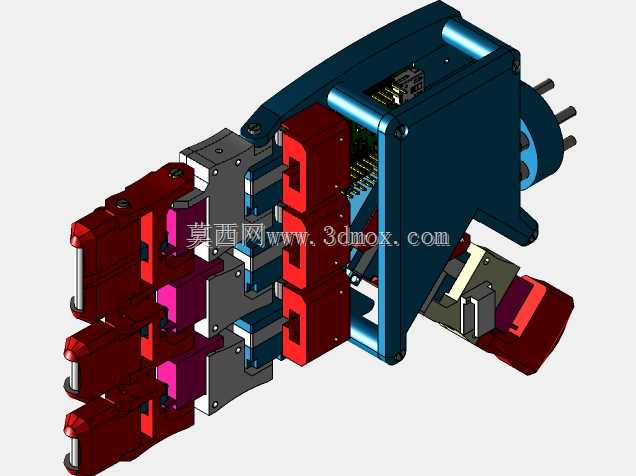

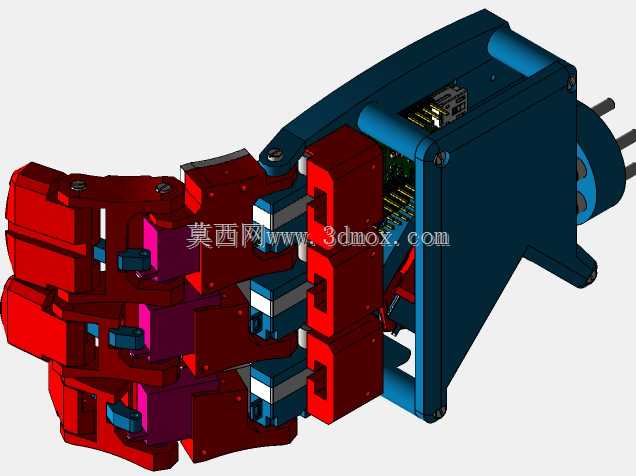

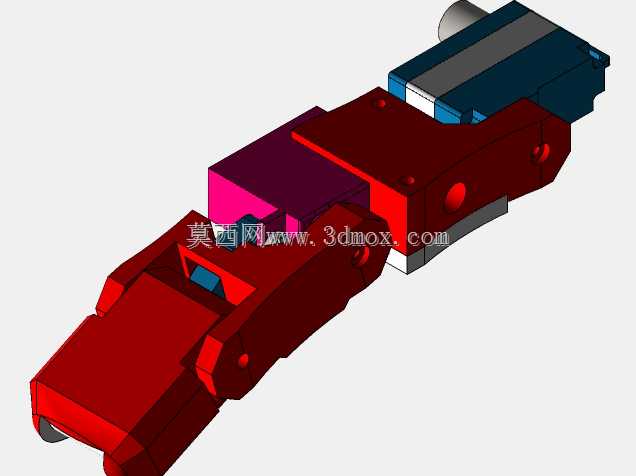

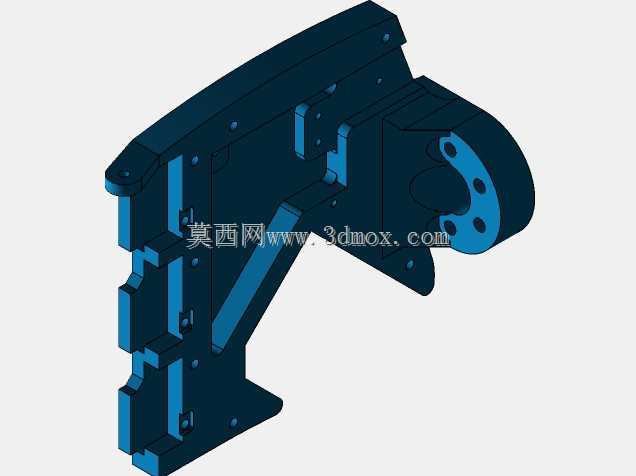

　　从结构布局来看，驱动电机与驱动电路板集成安装在夹爪的基座内部，整体结构紧凑，基座尾部预留了标准的安装连接接口，可直接适配常规桌面级机械臂的末端安装法兰，不需要额外设计转接件。整机组装完成后，指节开合的行程范围可覆盖常规小型工件的夹取尺寸需求，夹取力通过伺服电机的输出扭矩进行调节，可针对不同硬度的工件调整夹取力参数，避免夹伤软质工件或者夹取力不足导致工件脱落。多连杆的传动结构在夹取到位后可形成机械自锁特性，即使驱动端出现动力中断的情况，夹爪也不会自行松开，避免作业过程中工件掉落造成安全隐患或者工件损坏。结构细节上，各指节的转动铰接处采用间隙配合设计，转动过程中无卡滞，铰接位置的接触面做了减摩造型处理，

　　不需要额外加装轴承即可实现顺畅转动，进一步减少零件数量与装配工作量。驱动电路板嵌入在基座的空腔内部，外部有壳体结构做防护，可避免作业过程中灰尘、细小碎屑落到电路板上造成电路故障，电路板的接线位置预留了足够的操作空间，接线与调试时不需要完全拆解基座壳体，日常维护十分便捷。相比传统的气动夹爪，这款电动机械手不需要配套气源、电磁阀、调压阀等外围附件，只需要提供对应的电源与控制信号即可工作，整体部署更加灵活，对于没有气源配套的小型桌面作业场景适配性更强。在实际使用过程中，该夹爪可根据作业需求更换不同摩擦系数的指面嵌条，针对光滑表面的工件可更换高摩擦系数的硅胶嵌条，针对粗糙表面的工件可更换耐磨橡胶嵌条，不需要重新制作整个指骨零件，仅更换嵌条即可适配不同的作业工况。整机组装完成后，整体重量较轻，不会给搭载的机械臂带来过大的末端负载，可有效提升机械臂的有效负载能力与运动响应速度。
