适配乐高横梁的多孔连接结构件

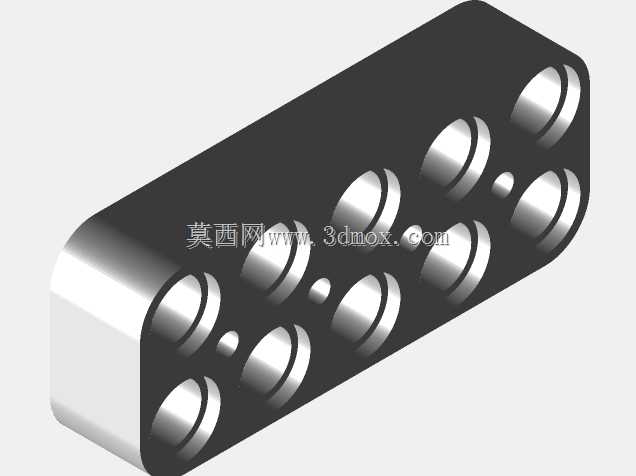

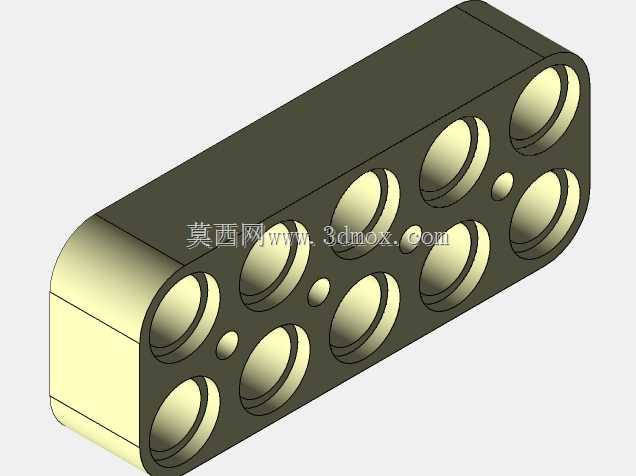

　　在积木类机械结构搭建场景中，这类长条形多孔连接构件主要承担多根平行横梁的跨接固定作用，尤其在起重类积木装置的臂架补强、桁架结构拼接环节应用频次极高。不同于标准积木孔梁的等径通孔设计，该构件的孔位采用阶梯沉孔结构，孔端的环形沉台可与积木销钉的轴肩形成贴合限位，避免拼接后销钉出现轴向窜动，提升整体结构的连接刚性。设计阶段优先考虑了增材制造的工艺特性，所有孔位的拔模斜度控制在1.2°以内，孔壁与外轮廓的壁厚均匀保持在2.2mm，既避免3D打印过程中出现壁厚不均导致的翘曲变形，也能保证打印完成后孔位的同轴度误差控制在0.15mm范围内，无需二次打磨即可顺利插入标准积木销钉。构件整体为圆角长方体结构，长度方向共设置三排平行排列的连接孔，

　　相邻孔位的中心距严格匹配乐高积木的标准8mm模数，孔位之间预留的小直径定位孔可配合短销实现防呆安装，避免拼接时出现孔位错位的问题。构件的一端设置了加厚的止推端面，当作为悬臂连接使用时，该端面可与横梁侧面完全贴合，分散悬臂载荷带来的局部应力，避免长期受力后连接部位出现开裂。从安装边界来看，构件的宽度与标准2倍宽积木梁一致，可直接嵌入标准积木的槽位内，厚度方向与三层叠放的薄板积木平齐，拼接后不会突出结构表面，保证整体外观的平整性。在实际搭建应用中，该构件可同时连接三根平行布置的横梁，将分散的梁体整合为整体受力的桁架结构，相比单孔逐段连接的方式，整体抗扭刚度可提升40%以上，尤其适合搭建需要承受侧向载荷的起重机臂架、传送带支架等结构。

　　设计时特意将所有棱边做了R0.5mm的圆角处理，既避免3D打印过程中出现锐边翘边，也能防止拼装时锐边划伤手部，同时圆角过渡可减少应力集中点，提升构件的抗弯折性能。孔位的内径尺寸比标准销钉外径大0.1mm，该间隙值是经过多次打印测试得出的最优值，既保证销钉可以顺利插拔，又不会出现间隙过大导致的结构松垮问题，即使经过数十次反复拆装，孔位也不会出现明显的磨损扩孔。构件背面为平整平面，可直接贴合在平板类积木表面，配合定位孔可实现快速对齐，不需要额外调整位置即可完成拼接，大幅提升大型积木结构的搭建效率。在起重类积木装置的臂架设计中，这类连接件通常布置在臂架的受拉侧，通过多根销钉将上下弦梁连接为整体，抵消臂架起吊重物时产生的拉应力，避免臂架出现弯折变形，相比采用多个短连接件拼接的方案，整体结构的连接件数量可减少60%，同时降低拼接点的累计误差，保证臂架的直线度。
