带挂钩圆柱拉伸螺旋弹簧结构设计

　　在各类需要提供张紧力、复位拉力的机械结构场景中，带挂钩的圆柱拉伸螺旋弹簧是应用频次极高的弹性元件，小到日常的门窗回弹结构、健身器材的阻力构件，大到工业设备里的制动复位机构、农机的张紧装置、输送线的缓冲张紧结构，都能见到这类零件的身影。这类弹簧的核心作用是在承受轴向拉伸载荷时，通过自身簧圈的弹性变形储存弹性势能，在载荷卸除时带动相连构件回到初始位置，或是持续为相连部件提供稳定的张紧拉力，避免机构出现松脱、错位、复位失效的问题。

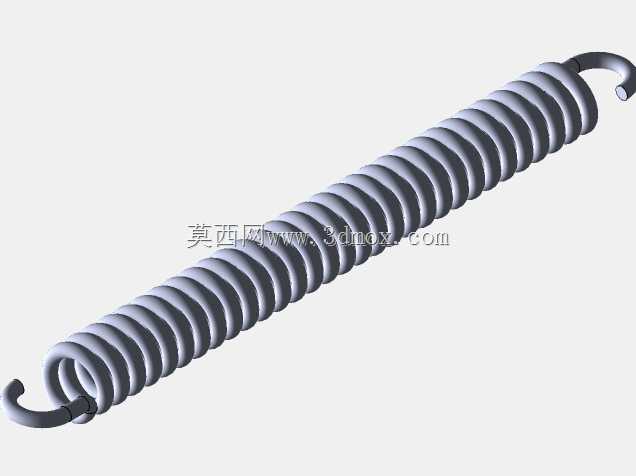

　　从设计思路来看，这类拉伸弹簧的簧圈在自由状态下是紧密并紧的，和压缩弹簧自由状态下存在圈间间隙的结构完全不同，这种并紧的初始状态能让弹簧在承受初始拉力时就具备足够的刚度，避免空行程影响机构动作精度。两端的挂钩结构是这类弹簧的关键安装接口，本次设计采用的是半圆钩环结构，钩环从簧体端部直接弯折成型，和簧体为同一根弹簧钢丝连续加工而成，不存在额外的连接焊缝，能有效降低挂钩处的应力集中风险，避免长期受拉时出现挂钩断裂的失效问题。设计时需要重点核算钩环的弯曲应力，因为挂钩弯折处的应力水平通常比簧体本身的切应力更高，是整个弹簧的强度薄弱点，弯折处的圆角半径不能过小，否则会在反复拉伸的疲劳工况下提前出现裂纹。

　　从安装边界来看，这类弹簧的安装空间需要预留足够的轴向拉伸行程，同时要考虑两端挂钩的挂接空间，挂钩的开口尺寸要适配安装位置的销轴直径，挂接后要保证弹簧受拉时的力线和弹簧轴线重合，避免出现偏载，偏载会导致簧圈局部受力过大，不仅会缩短弹簧的疲劳寿命，还可能导致弹簧在拉伸过程中出现歪斜、卡滞，影响机构的正常动作。外形尺寸方面，簧体的外径要适配安装位置的径向空间，避免弹簧伸缩过程中和周边的结构件发生摩擦，摩擦会导致弹簧钢丝表面出现磨损，降低零件的有效承载截面，长期使用会出现断裂风险；弹簧的自由长度要匹配安装位置的初始安装距，保证安装后弹簧存在一定的初始预拉力，避免机构在静止状态下弹簧松脱晃动。

　　在实际选型和建模过程中，需要根据机构需要的最大拉力、工作行程来确定弹簧的钢丝直径、簧圈中径、有效圈数，钢丝直径直接决定弹簧的承载能力，直径越大能承受的拉力越高，但对应的弹簧刚度也会越大，相同拉伸量下提供的拉力更大；有效圈数则直接影响弹簧的刚度，圈数越多刚度越小，相同拉力下的变形量越大，设计时需要平衡刚度和行程的关系，避免刚度过大导致机构动作时拉力过载，或是刚度过小导致弹簧拉伸长度超出极限出现塑性变形。弹簧的极限拉伸长度不能超过簧圈完全拉开的长度，也就是所有圈间间隙完全消失时的长度，一旦拉伸量超过这个阈值，弹簧就会出现不可恢复的塑性变形，失去弹性功能。

　　这类弹簧的材料通常根据使用工况选择，常规室内工况下选用普通碳素弹簧钢丝即可满足强度和疲劳要求，如果是在腐蚀环境、高低温环境下使用，则需要选用不锈钢弹簧钢丝或是合金弹簧钢丝，保证材料在特殊环境下的弹性稳定性。建模过程中需要准确还原簧圈的螺旋升角、钢丝的直径、两端挂钩的弯折角度和圆弧半径，保证模型和实际加工出来的零件尺寸一致，方便后续在装配体中进行干涉检查和运动仿真，提前预判安装过程中可能出现的空间干涉问题，减少实际加工装配时的试错成本。在装配仿真时，可以通过软件的柔性体仿真功能模拟弹簧的拉伸变形过程，验证不同工作位置下弹簧的拉力是否符合机构的设计要求，检查挂钩和安装销轴之间的连接是否可靠，有没有出现脱钩的风险。
