MOPX207碟式离心分离机三维建模作品

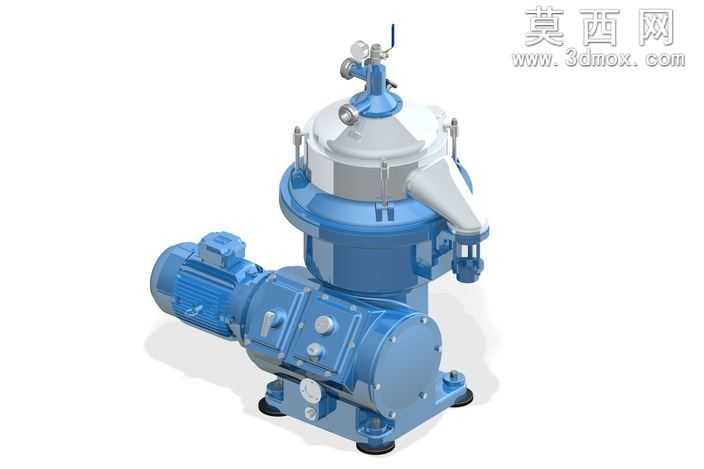

本作品为MOPX207型号碟式离心分离机的三维数字模型，建模过程严格遵循工业设备实际生产的尺寸比例与结构逻辑，完整还原了该型号分离机的全部核心功能部件。建模阶段首先从设备整体布局入手，拆分出驱动电机、传动减速机构、转鼓分离腔体、进出料管路、机座支撑五大核心模块，逐一进行零件级的精细化建模：针对驱动电机部分，还原了电机壳体的散热筋结构、接线盒外形、端盖连接螺栓的排布细节，确保电机外观与实际工业电机的结构特征完全匹配；传动减速机构部分，精准复刻了减速箱体的分型面、观察油窗、调节手柄、输出端连接法兰的结构，还原了齿轮传动模块的外部安装特征，保证传动部分与上下模块的装配关系完全符合机械设计规范。转鼓分离腔体作为设备核心功能部件，建模时重点还原了碟片堆叠腔体的锥形外形、顶部轻重相出料口结构、上端控制阀组的管路与阀门手柄细节、腔体锁紧吊环螺栓的排布、侧面出料溜槽的倾斜角度，所有连接部位的螺栓、密封台阶都做了精细化处理，避免出现结构穿模、装配关系错误的问题。机座支撑部分还原了底部安装脚的减震垫结构、地脚螺栓孔位、机架的加强筋造型，确保设备整体放置的稳定性在模型中得到体现。材质与渲染阶段，针对不同部件的工业实际材质做了区分设置：电机与减速箱体、转鼓主体采用工业蓝色烤漆材质，调整材质的粗糙度与反光度，还原金属漆面的哑光质感；转鼓上盖、出料溜槽采用抛光不锈钢材质，设置合适的反射参数与高光强度，体现不锈钢部件的金属光泽；密封垫片、减震脚垫采用黑色橡胶材质，调低反光度增加表面细微颗粒质感，还原橡胶件的视觉特征；管路阀门、紧固件采用镀锌金属材质，调整金属度参数体现镀锌件的半哑光金属质感；铭牌区域预留了标识位置，还原工业设备的细节特征。渲染阶段采用三点布光方案，主光源模拟工业厂房的顶光效果，设置柔和的阴影参数避免阴影过硬，辅助光源补充设备暗部细节，轮廓光勾勒设备边缘提升立体感，背景采用浅灰色渐变背景突出设备主体，最终渲染图清晰展现了设备的整体外形与各部件的结构关系。设计思路上，本模型以还原工业设备的真实结构为核心目标，所有部件的比例、装配关系都参考该型号分离机的实际产品参数进行校准，既可以作为工业设计教学的参考案例，也可用于分离设备相关的方案展示、结构认知学习使用，模型整体结构完整，细节丰富，能够清晰展现碟式离心分离机的外部结构特征与各功能模块的布局关系。
