台式身份核验读卡终端结构设计

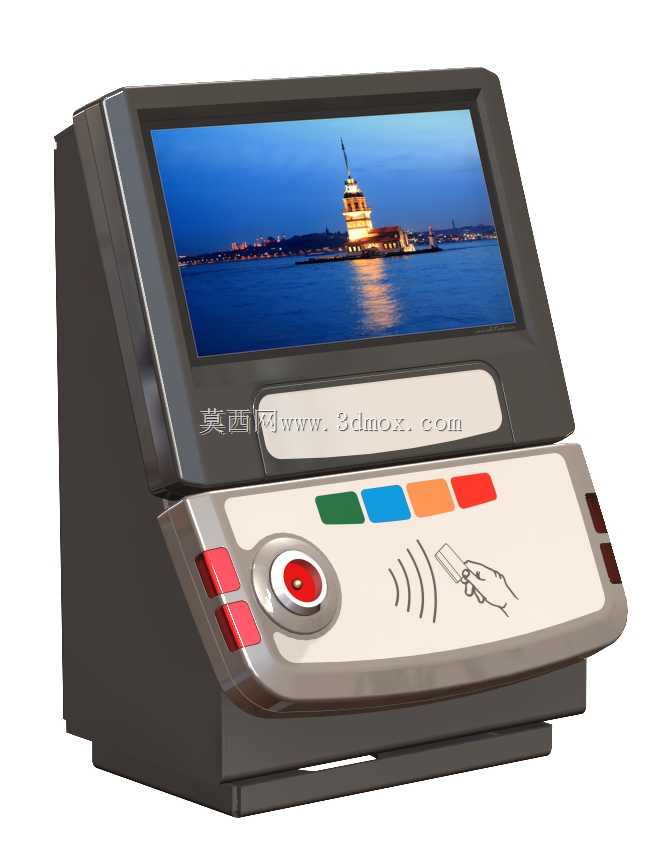

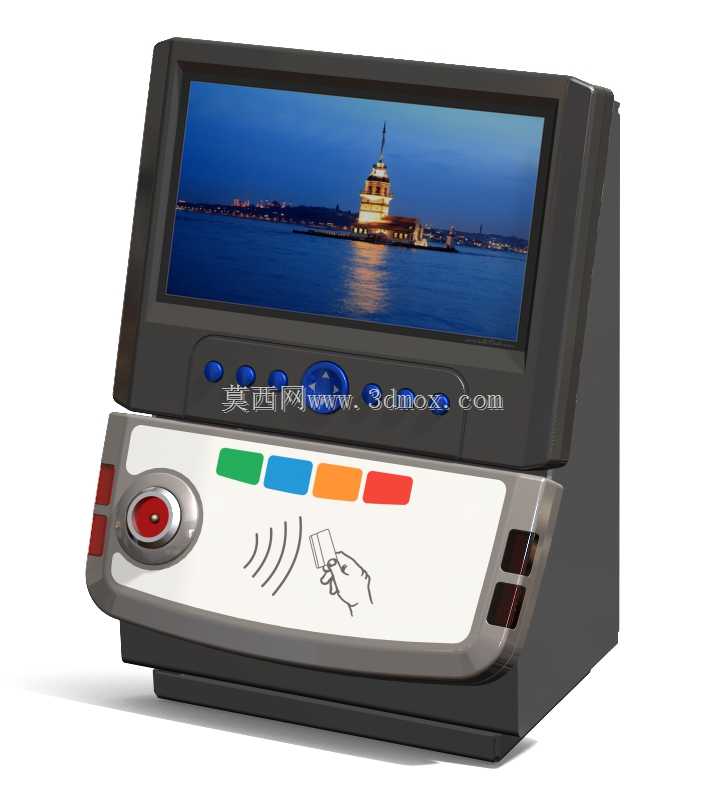

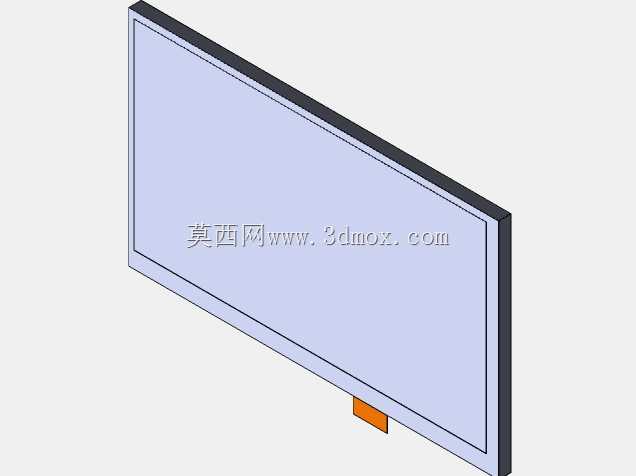

　　这款台式身份核验读卡终端的结构设计，首先围绕窗口服务、门禁核验、访客登记这类高频使用场景展开，日常放置在服务台、闸机旁、前台桌面使用，不需要额外壁挂支架，底部做了整面防滑胶垫的安装预留，放置时不会因为操作人员按动按键出现滑移，整机的重心偏下，底座部分做了配重腔的结构预留，装配时可根据实际使用需求添加配重块，避免单手插卡时设备侧翻。从功能布局来看，上部的显示屏采用内嵌式安装结构，屏幕边框做了1.2mm的凸起防护边，避免日常清洁或者放置物品时刮花屏幕表面，屏幕下方的功能按键采用分区排布，蓝色的功能操作键和下方的彩色快捷功能键做了物理区隔，不同颜色的按键对应不同的核验功能，操作人员不需要低头看按键标识，靠颜色区分就能快速完成操作，

　　按键的键程做了1.5mm的设计，按动时有明确的反馈触感，适合长时间高频操作的使用场景。下部的读卡区域做了内凹的坡面设计，卡片放置时不会轻易滑落，读卡感应区的标识直接做在壳体表面，不需要额外粘贴标识贴，长期使用也不会出现标识磨损脱落的问题，左侧的急停式按钮做了红色的醒目设计，周围有凸起的防护圈，避免误触触发，按钮旁的红色指示灯槽预留了导光件安装位，设备通电、读卡成功、核验异常的状态都能通过不同的灯光反馈给操作人员。在结构设计思路上，整机采用上下壳分模的结构，上壳和下壳通过卡扣加底部螺丝的方式固定，后期维护拆卸时不需要撬开壳体边缘，不会留下撬痕，壳体的转角处全部做了R3以上的圆角处理，没有尖锐的棱角，避免操作人员磕碰受伤，

　　壳体的壁厚统一采用2.5mm的ABS材质常用壁厚，注塑成型时不会出现缩痕、翘曲的问题，加强筋的排布按照壁厚的0.6倍厚度设计，既保证了壳体的结构强度，又不会在壳体表面出现缩印。设备侧面的接口区域做了内凹的隐藏式设计，电源线、数据线接口全部布置在设备后侧，日常使用时线材不会外露在正面，保持桌面整洁，接口处做了防水胶圈的安装槽，少量液体泼溅时不会直接流入设备内部造成电路损坏。从安装边界来看，整机的占地面积和常规的台式电话机相近，宽度控制在220mm以内，深度在180mm左右，高度不超过200mm，放置在常规的服务台面上不会占用过多的操作空间，屏幕的仰角做了12度的固定倾斜设计，操作人员坐在座位上刚好可以平视屏幕内容，

　　不需要低头或者仰头查看，长时间使用也不会产生颈部疲劳。读卡区域的感应线圈安装位做了精准的定位柱，装配时不需要反复调整位置，就能保证感应区域的读卡灵敏度，卡片放置在标识区域内10mm范围内都能快速读取信息，不需要反复挪动卡片找感应位置。按键区域的PCB板安装位做了定位骨，按键和壳体上的按键孔的间隙控制在0.2mm，既不会出现按键卡滞的问题，也不会因为间隙过大进灰，壳体的拼接缝全部做在侧面和底部，正面没有拼接缝隙，日常擦拭清洁时非常方便，灰尘和污渍不会残留在拼接缝隙中。设备底部的散热孔采用格栅式设计，开孔方向朝下，灰尘和液体不会直接从散热孔进入设备内部，散热孔的开孔率经过计算，满足设备长时间连续工作的散热需求，不会因为内部温度过高导致元器件寿命缩短。
