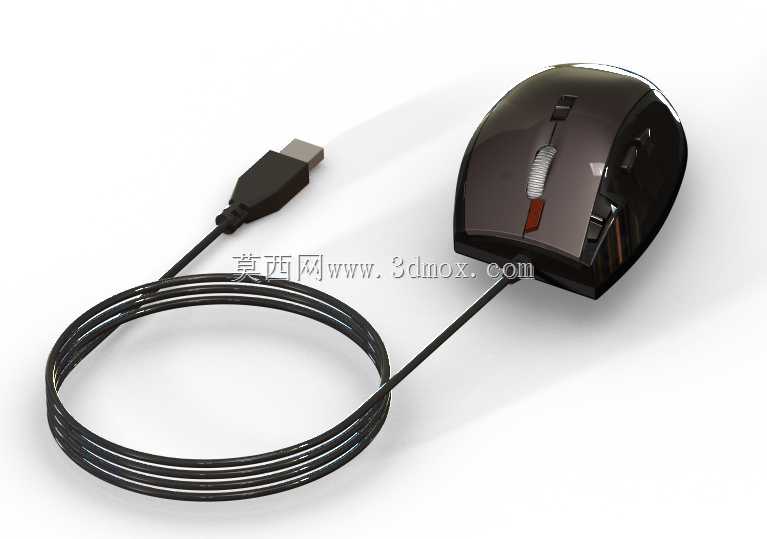

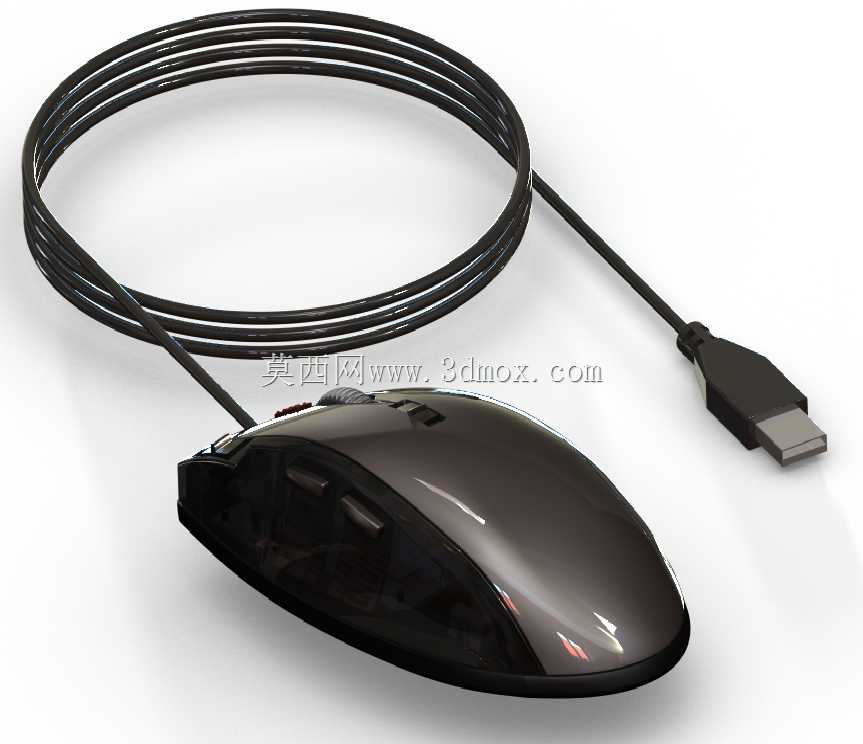

有线多键办公游戏两用人体工学鼠标结构设计

　　日常做外设结构建模的时候，这类有线多键鼠标的结构参考需求其实一直不少，很多刚接触消费电子结构的工程师，容易把注意力全放在曲面外观上，忽略实际使用场景里的结构边界和功能落地。先从实际应用场景说，这类鼠标覆盖的使用场景其实比普通三键鼠标宽很多，普通办公场景下，侧键可以映射成常用的快捷键，比如表格翻页、浏览器前进后退，不用频繁移动鼠标去点界面按钮，能减少手腕的反复移动幅度；轻度游戏场景下，额外的侧键可以设置成技能触发键，不用手指在主键区大范围挪动，操作连贯性会好很多。做结构设计的时候，首先要卡的是握持的尺寸边界，成年用户的手掌长度普遍在17到21厘米区间，这款鼠标的背部隆起高度做了适配趴握的弧度，最高点落在手掌掌心贴合的位置，

　　不会出现掌心悬空的问题，长时间握持的疲劳感会比扁平鼠标低很多。左右按键的触发区域做了内凹的指腹贴合弧度，按键和上壳的缝隙控制在0.3毫米以内，既不会出现卡键的问题，也不会因为缝隙过大进灰影响内部微动的寿命。滚轮部分做了防滑的齿状结构，滚动的时候的阻尼感是通过内部的棘轮结构实现的，每一格滚动的反馈清晰，不会出现滑齿的问题，滚轮下方的DPI调节键，位置刚好在食指自然下垂的可触范围内，不用挪动手指就能快速切换光标移动速度，适配不同屏幕尺寸下的操作需求。侧键的位置做了内凹的避让设计，不会出现日常握持的时候误触的问题，按键的触发压力控制在1.2牛左右，按下去的反馈清晰，不会出现软塌塌的触底感。线材部分用了带屏蔽层的多芯铜线，

　　出线位置做了防弯折的应力释放结构，也就是常见的线尾SR结构，这个位置是有线鼠标最容易出现线材断裂的地方，做了加长的橡胶缓冲段，弯折角度哪怕到180度反复弯折，内部线芯也不容易出现断芯的问题，USB接头部分做了金属屏蔽罩，能减少信号传输的干扰，插在机箱前置接口或者扩展坞上的时候，不会出现光标漂移断连的问题。内部结构的排布上，PCB板的固定柱位置做了均匀分布，上壳和下壳的卡扣位置沿着壳体边缘均匀排布，装配的时候不需要额外打太多螺丝，卡扣配合少量的固定螺丝就能保证壳体的连接强度，拆开维护的时候也方便。配重块的位置放在鼠标的几何中心位置，不会出现头重脚轻或者尾部过重的问题，移动的时候的跟手性更好，不管是快速滑动还是小范围精准移动，

　　重心都能保持稳定。底部的脚贴位置做了下沉的凹槽，脚贴粘贴之后和底面齐平，滑动的时候不会出现卡涩的问题，脚贴用的是低摩擦的特氟龙材质，在布面鼠标垫或者硬质树脂垫上都能保持顺滑的移动手感。做这类模型的时候，很多新手容易忽略的是各个按键的行程空间，内部微动的触发行程是0.8毫米左右，按键帽和微动之间的间隙要控制在0.1毫米，既不会出现空程，也不会因为公差问题导致按键一直处于触发状态。上壳的曲面建模要注意拔模角度，虽然这类外壳大多是注塑生产，外表面的拔模角度至少要保证1.5度以上，不然注塑脱模的时候容易出现表面拉伤的问题，表面的晒纹效果也要和曲面曲率匹配，不会出现纹理拉伸变形的情况。线材的出线角度做了15度的上扬设计，鼠标放在桌面上的时候，线材不会直接抵在桌面边缘，拖拽移动的时候不会有线材的拖拽感。从安装边界来说，这款鼠标的整体长宽高控制在125毫米、75毫米、40毫米的区间，不管是常规的桌面鼠标垫还是笔记本配套的小尺寸鼠标垫，都有足够的移动空间，不会出现鼠标超出垫面的问题。内部的元器件排布要避开螺丝柱和卡扣的位置，发光元件的位置刚好对应上壳的透光区域，不会出现漏光的问题，光线能均匀从透光条透出来，不会出现局部过亮的光斑。
