壁挂式自助金融服务终端结构设计

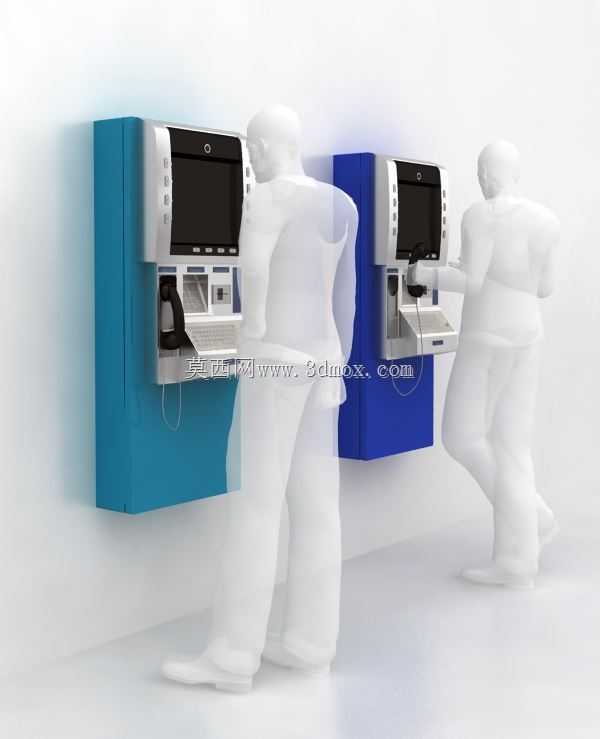

　　这款壁挂式自助服务终端的结构设计，首先要考虑的是公共场景下的安装适配性，作为面向金融服务场景的自助交互设备，其安装边界需要匹配常规建筑墙面的承重标准，背部预留的安装挂点间距符合公共区域墙面预埋构件的通用尺寸，整体外伸尺寸控制在合理范围，避免占用过多通行空间，同时保障操作时的人机距离符合站立操作的人体工程学要求。从实际使用场景来看，这类设备多部署在银行网点墙面、社区服务站墙面、商圈公共区域侧墙位置，不需要额外占用地面摆放空间，相比落地式设备更适合人流密集但地面空间紧张的点位，日常使用中用户可站立完成全部操作，设备的操作面高度设置适配多数成年用户的站立操作视线与手臂伸展范围，键盘操作区、插卡口、凭条出口的位置排布，

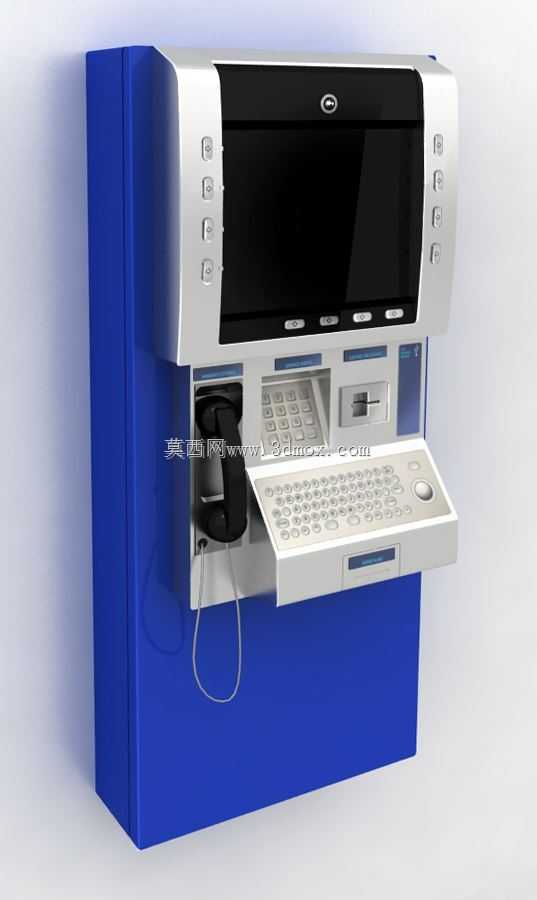

　　都遵循常规自助操作的动作逻辑，减少用户操作时的动作幅度。设备的功能模块集成度较高，正面上部设置显示区域，屏幕周边的功能按键采用凸起式实体按键设计，适配戴手套操作或者光线较强场景下的盲操作需求，避免纯触屏在户外或者强光下的操作失灵问题。中部操作区集成了密码键盘、磁条卡/IC卡读写口、票据打印出口，还预留了电话听筒模块，可实现用户与后台客服的实时语音沟通，听筒采用挂装式防拉扯结构，连接线采用高回弹防缠绕线材，适配公共场景下高频次的取用与挂回操作。拉出式操作托盘的设计是这款设备的结构亮点，托盘平时可收合进设备壳体内部，减少设备外凸尺寸，需要进行复杂输入操作时可拉出，托盘上集成了全尺寸键盘与轨迹球鼠标，满足复杂信息录入、表单填写的操作需求，

　　托盘的滑动结构采用阻尼滑轨，拉出与收回过程无卡顿，同时设置限位结构，避免拉出过度导致的结构脱落。设备的壳体采用分块式设计，背部主壳体为厚金属板材折弯成型，承担整体结构承重与墙面安装的受力，正面操作面板采用金属与工程塑料结合的材质，按键区域做耐磨防刮处理，外露的插卡口、听筒接口位置都做了防撬结构设计，边缘做圆弧过渡，避免公共使用过程中磕碰伤人。内部的模块安装位采用分层式布局，上层为显示模块与主控电路板安装仓，中层为读写模块、打印模块、通讯模块的安装位，下层为电源模块与散热通道，各模块之间预留走线空间，强弱电走线做分离式布局，避免电磁干扰影响设备运行稳定性。散热设计上，设备背部设置隐藏式通风槽，空气从下部进风槽进入，

　　流经各发热模块后从上部通风槽排出，不需要额外加装散热风扇，依靠自然对流即可满足长时间运行的散热需求，同时通风槽做防水防尘弯折设计，避免公共场景下的泼溅液体、灰尘进入设备内部。设备的维护门设置在侧面或者上部，维护时不需要将整个设备从墙面拆下，打开维护门即可完成打印纸更换、模块检修、线路排查等日常维护操作，维护门配备专用防盗锁具，只有运维人员可开启，保障设备内部构件的安全。从结构建模的角度来看，这款设备的建模过程需要重点关注各活动部件的运动干涉检查，比如拉出式托盘的全行程运动中，不能与周边的按键、插卡口、听筒挂架产生干涉，听筒的连接线在听筒取用、挂回的全角度范围内，不能与壳体边缘产生摩擦剐蹭。各外覆盖件的拼接缝隙控制在均匀范围内，既满足外观的一致性要求，也避免缝隙过大导致的异物进入风险。安装挂点的位置需要做受力仿真验证，确保设备满装内部模块后的总重量，能通过四个挂点均匀传递到墙面安装构件上，长期使用不会出现变形、脱落的风险。操作面的倾斜角度经过反复验证，既保障用户站立操作时的视线角度舒适，也能避免屏幕反光影响信息读取，同时倾斜的面板在遇到少量液体泼溅时，液体会顺着面板流下，不会流入设备内部的模块区域。
