通用电路防护方形塑料外壳结构设计

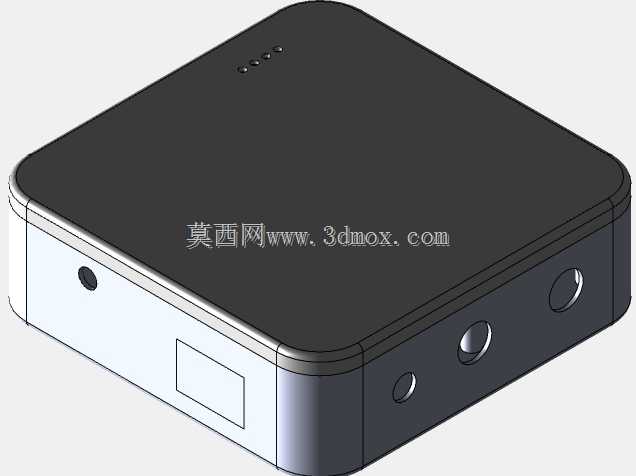

　　这款方形塑料壳体的设计初衷，是覆盖中小功率电路板的通用封装需求，在消费电子、小型工控模块、便携检测设备的开发场景中，这类通用外壳能大幅缩短产品从方案验证到小批量试产的周期，无需单独开模定制外壳，直接匹配常规尺寸的PCB板即可完成组装。从结构细节来看，壳体采用上下扣合的装配方式，上下壳的结合面做了止口设计，既可以提升装配后的贴合精度，避免错位，也能在日常使用中阻挡少量灰尘、溅水进入壳体内部，适配室内常规使用场景的防护要求。壳体顶面做了微弧倒角处理，没有尖锐棱角，既提升手持握持的触感，也避免日常搬运、使用过程中磕碰造成边角开裂，顶面预留的四个小孔位，是为状态指示灯预留的透光位置，可直接对应电路板上的电源、运行、故障、通讯四类指示灯，

　　无需二次开孔加工。壳体侧面的开孔布局经过多轮场景适配调整，不同直径的圆孔分别对应电源输入接口、信号输出接口、调试接口以及音频类接口的安装尺寸，开孔位置的内侧预留了接口固定柱的安装位，可直接通过自攻螺丝固定常规的卧式接口座，不需要额外增加固定支架。侧面的方形开窗位置，是为拨码开关、迷你显示屏或者标签卡槽预留的安装位，可根据内置电路板的功能需求灵活选用，不用额外切割壳体。在安装边界设计上，壳体内部的四个角位预留了PCB板固定柱，柱高经过测算，可容纳厚度1.6mm的常规FR4电路板，固定柱的中心距适配市面多数通用尺寸的开发板，电路板装入后与上下壳内壁之间预留了足够的元器件安全间隙，避免较高的电容、接插件等元件顶到壳体内壁造成装配干涉。

　　壳体的壁厚设计遵循注塑成型的工艺要求，整体壁厚均匀，转角位置做了圆角过渡，避免注塑过程中出现应力集中导致的成型缺陷，也能提升壳体整体的抗冲击性能，日常跌落、挤压时不容易出现碎裂。上下壳的扣合位置预留了超声波焊接线位，小批量生产时可选择卡扣装配，量产时可直接做超声波焊接，提升壳体的密封性能与装配牢固度，不需要额外增加螺丝固定位，兼顾装配效率与结构可靠性。这类通用塑料外壳的应用场景非常广泛，从便携的蓝牙音频模块、小型数据采集终端，到桌面式的电源适配器、信号转换模块，都可以通过调整内部电路板的固定方式适配这款壳体，不需要针对每个产品单独开发外壳结构，能有效降低中小批量电子类产品的开发成本，缩短产品上市周期。在设计过程中，

　　也充分考虑了注塑生产的脱模需求，所有侧壁的脱模斜度控制在合理范围内，壳体外观面没有做复杂的纹理、凸起结构，既降低模具加工的难度，也能减少注塑生产时的不良率，外观面可根据后续产品需求做丝印、晒纹、喷油等表面处理，适配不同产品的外观风格要求。壳体的边角R角尺寸经过反复调整，既保证外观的简约质感，也避免R角过小导致注塑时填充困难、成型后边角缺料的问题，同时在壳体的内侧对应接口开孔的位置做了加厚处理，避免频繁插拔接口时造成开孔位置开裂，提升产品的使用寿命。
