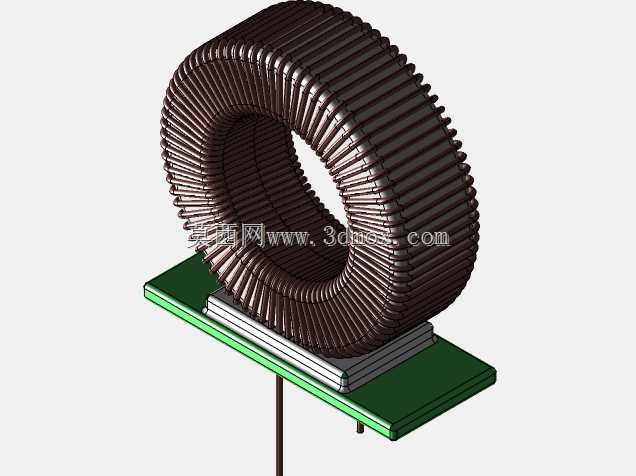

带安装底座的环形绕线功率感应组件

　　在开关电源、功率因数校正电路、高频逆变设备的开发场景里，这类带安装底座的环形绕线感应组件是核心的电磁能量转换与信号检测部件，和普通开磁路感应器件不同，环形闭合磁路的结构能大幅降低漏磁，在大电流通过时也能维持稳定的电感量，避免周边电路受到电磁干扰，同时自身的磁损也能控制在较低水平，适合长时间连续工作的工业供电场景。从实际使用需求出发，设计这类组件时首先要确认磁芯的选型，磁环的内径、外径、高度直接决定了有效磁路长度与窗口面积，窗口要能容纳足够匝数的漆包线，同时还要预留绕线过程中的操作间隙，避免漆包线绝缘层被磁环边缘刮破，绕线时采用多层密绕的排布方式，每一层的匝数尽量均匀，相邻层之间的线匝错位排布，能有效降低绕组间的分布电容，

　　提升组件在高频工况下的工作稳定性。组件底部的安装底座采用PCB基板加绝缘衬垫的结构，绝缘衬垫垫在磁环与PCB之间，一方面能避免绕线引脚与磁环直接接触造成绝缘失效，另一方面也能缓冲设备运行时的振动，防止绕线部位因长期振动出现松脱。引出引脚采用直插式设计，引脚的直径要匹配对应PCB安装孔的尺寸，引脚伸出PCB底部的长度控制在标准波峰焊的可焊接范围内，同时引脚的排布间距要符合常规电路板的布线规范，避免引脚间距过小导致焊接时出现连锡问题。在安装边界的考量上，磁环的最大外径决定了组件在电路板上的横向占用空间，绕线完成后的总高度要满足设备内部的竖向安装间隙，尤其是在密闭式的电源壳体内部，要预留足够的散热空间，避免组件工作时产生的热量堆积，

　　影响周边元器件的使用寿命。这类感应组件在实际电路中既可以作为功率变换环节的储能电感，在开关管导通时存储能量，关断时释放能量维持输出电流的连续，也可以作为电流检测器件，通过电磁感应原理实时采集主回路的电流信号，反馈给控制电路实现过流保护、功率调节等功能。设计过程中还要考虑绕线的电流承载能力，根据额定工作电流选择合适线径的漆包线，大电流工况下还可以采用多股细线并绕的方式，降低集肤效应带来的附加损耗，绕线完成后要在绕组外层包裹绝缘胶带，既可以固定线匝避免松散，也能增强绕组与外部部件的绝缘性能。底座的固定方式除了引脚焊接之外，还可以根据使用场景增加固定胶点，在高振动的工业设备应用场景中，在磁环与底座的接触位置点涂耐高温的固定胶，

　　能进一步提升组件的抗振性能，避免长期振动后磁环出现移位。从电磁兼容的角度考虑，环形结构的磁场主要集中在磁环内部，对外的电磁辐射远低于EI型、UU型等开磁路结构，因此在对电磁干扰要求严格的工控设备、医疗供电设备中应用时，能减少额外的屏蔽部件投入，简化整体电路的结构设计。在建模过程中，要准确还原每一层绕线的排布规律，磁环的圆角处理要符合实际磁芯的生产工艺特征，底座的PCB板要体现出基板厚度、铜箔走线的大致位置，绝缘衬垫的厚度也要根据实际绝缘耐压要求设定，保证三维模型与实际生产的组件尺寸完全一致，方便结构工程师在做整机布局时直接调用，提前排查安装干涉、空间不足等问题，缩短产品开发的迭代周期。
