15kW三相IP54防护等级工业逆变器结构设计

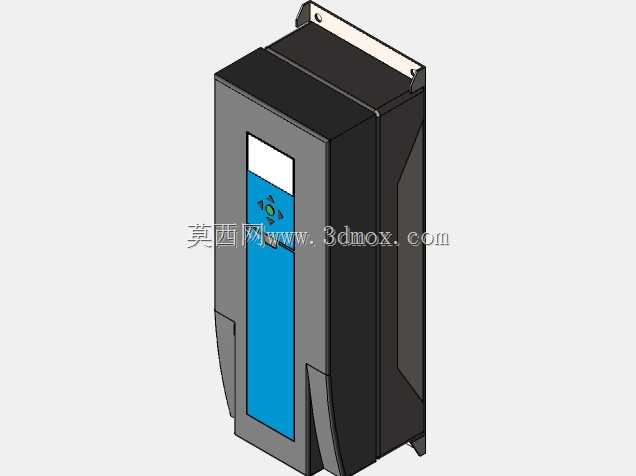

　　这款15kW等级的三相逆变器，主要面向工业分布式光伏并网、工业备电系统、小型工商业储能配套场景设计，额定工作电压400V，IP54的防护等级决定了它可以直接安装在车间侧墙、户外厂区立柱这类存在少量粉尘、偶发溅水的非密闭环境中，不需要额外加装防雨防尘外柜，能大幅降低现场配套安装的成本与空间占用。从结构设计逻辑来看，整机采用竖装壁挂式的布局思路，整体壳体采用深灰主色调搭配正面蓝色操作区的配色，既符合工业设备耐脏易维护的使用需求，正面的蓝色区域也能让运维人员在复杂的车间设备布局中快速定位操作面板，提升日常巡检的效率。壳体的侧边做了内凹式的加强筋结构，一方面是提升薄金属壳体的抗形变能力，避免运输、安装过程中受挤压出现外壳变形，

　　另一方面内凹的结构也给侧面的散热风道预留了导流空间，让设备运行时功率器件产生的热量可以顺着竖向风道自然上升排出，不需要额外加装高转速的散热风机，既降低了运行噪音，也减少了风机故障带来的设备停机风险。顶部的安装挂耳做了外翻式的折边设计，挂耳上的安装孔做了长圆孔处理，现场安装时可以允许一定的安装孔位偏差，降低壁挂支架的焊接、打孔精度要求，即使是现场没有高精度定位工装的安装团队，也能快速完成设备的挂装固定。正面的操作面板区域做了内凹嵌入式设计，面板边缘和壳体之间做了一圈密封胶条的安装槽，配合IP54的防护要求，避免冲洗地面的溅水、车间漂浮的金属粉尘从面板缝隙进入设备内部，引发电路短路或者接触不良的问题。

　　设备底部预留了线缆穿入的格兰头安装位，所有进出线都从底部接入，既符合电气安装的安全规范，避免线缆外露被剐蹭破损，也能防止上方滴落的液体顺着线缆流进设备内部。从安装边界来看，整机竖向的长条形结构，安装时只需要预留正面600mm以上的操作空间，两侧各预留100mm的散热间隙就可以满足长期运行的散热需求，不需要像传统卧式逆变器那样预留大面积的顶部散热空间，非常适合车间墙面、厂区围墙这类竖向空间充足但横向空间紧张的安装场景。在结构细节处理上，壳体的所有拼接边都做了折边咬合处理，没有外露的尖锐边角，避免安装运维人员被划伤，壳体表面采用喷塑处理，具备一定的耐酸碱腐蚀能力，即使是在有少量腐蚀性气体的轻工车间、厂区户外环境，

　　也能保证外壳多年使用不出现锈蚀掉漆的问题。内部的功率器件安装位做了独立的腔体分隔，把高压功率区和低压控制区做了物理隔离，既可以避免功率器件的电磁干扰影响控制信号的稳定性，也能在运维人员打开侧盖检修低压控制部分时，降低误触高压部件的安全风险。设备正面的状态指示灯做了凸起的导光设计，即使在车间较强的环境光线下，运维人员在距离设备3-5米的位置也能清晰识别设备的运行、故障、待机状态，不需要凑近设备查看，提升日常巡检的效率。考虑到工业现场可能存在的振动问题，内部所有的PCB板安装位都预留了减震胶垫的安装槽，安装时加装橡胶减震垫，可以过滤掉车间设备运行带来的低频振动，避免长期振动导致板卡接插件松动、元器件引脚脱焊的问题，提升设备在复杂工业环境下的运行可靠性。进出线的接线端子排做了分层设计，强电端子和弱电端子之间预留了足够的电气间隙，满足400V电压等级的电气安全要求，接线时不需要额外做绝缘隔离处理，降低现场接线的工作量。
