小型螺旋顶升支撑构件结构设计

　　在小型设备装配、精密工件调平、轻型构件临时支撑这类作业场景里，这类小型螺旋顶升构件的使用频率远高于大型液压顶升设备，毕竟很多工位的操作空间狭窄，承重需求多在几十公斤到数百公斤区间，大吨位设备反而施展不开，手动螺旋结构的可控性也更适配微调需求。从实际使用逻辑来看，这类构件的核心作用是通过螺纹副的自锁特性，在调整到目标高度后保持稳定支撑，不会因为持续受载出现回落，相比斜面垫块的无级调节优势明显，也不需要额外的锁紧结构，靠螺纹本身的升角小于当量摩擦角的力学特性就能实现位置锁止，日常维护只需要定期在螺纹副涂抹润滑脂即可，没有复杂的密封件、液压元件，故障率极低，适合在车间工位、检修现场、实验室工装台这类场景长期备用。

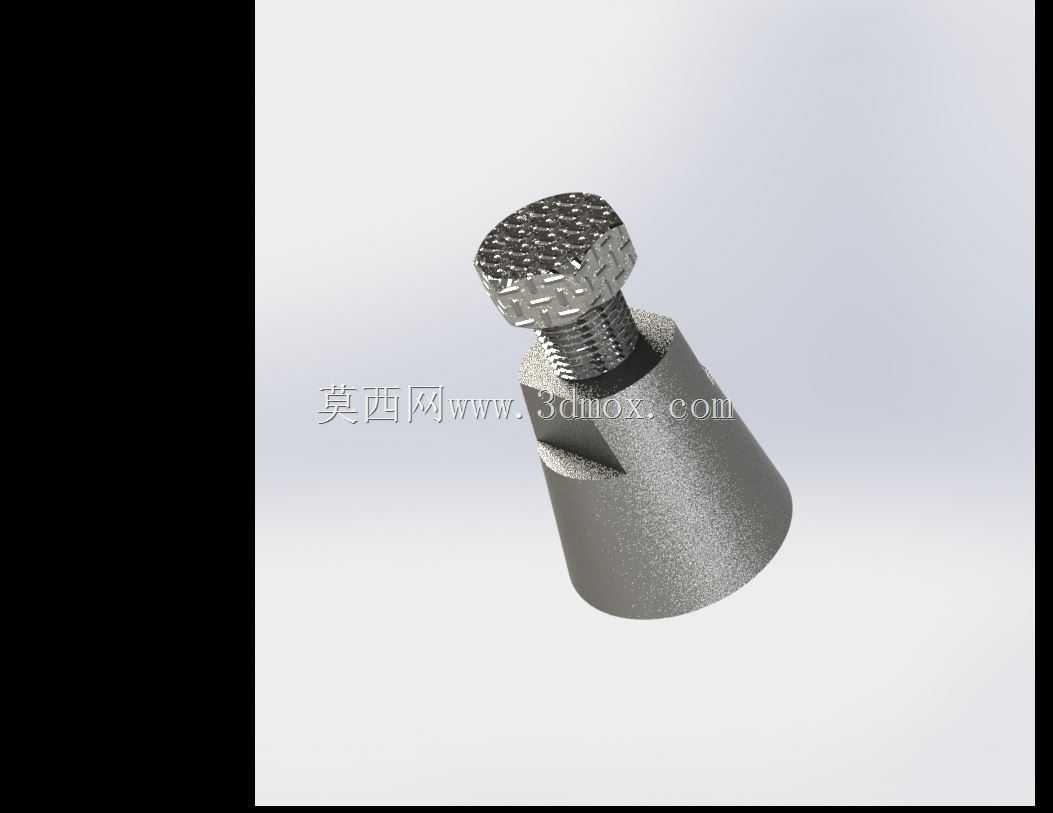

　　设计这类构件的时候，首先要考虑的是底座的支撑稳定性，锥形底座的大端面直接和支撑面接触，接触面积足够分散载荷，不会因为局部压强过大压伤工作台面，锥面的过渡结构也能让螺杆承受的偏载力顺畅传递到底座，避免螺杆根部出现应力集中。顶部的滚花旋钮是手动操作的施力部位，网纹滚花的设计是为了增加手部和旋钮的摩擦力，即使手上沾有少量切削液、油污，也能顺畅转动旋钮调整高度，不需要额外借助扳手等工具，单手就能完成高度微调，这对需要一边观察工件水平度一边调整的作业场景非常友好。螺杆和底座的配合采用梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合顶升类的往复运动，磨损后还能通过调整配合间隙补偿精度，不会因为长期使用出现晃动量过大的问题。

　　从安装边界来看，这类小型螺旋顶升构件的底座最大外径通常控制在40mm以内，闭合状态总高度不超过50mm，最大顶升行程在20mm左右，完全可以塞进设备底部、工件下方的狭小间隙里，不需要提前预留过大的操作空间。使用的时候不需要做额外的固定，靠底座和支撑面的静摩擦力就能保持位置稳定，即使承受一定的水平侧向力，锥形底座的自重和结构形态也能避免构件滑移。顶部的支撑端面做了平面处理，和被支撑工件的接触面贴合度好，不会因为点接触刮伤工件表面，对于表面精度要求高的工件，还可以在顶部粘贴橡胶垫进一步防护。

　　在结构细节处理上，螺杆的行程末端做了限位结构，避免调整的时候螺杆完全旋出底座脱落，日常存放的时候也不会因为螺杆丢失影响使用。底座的锥面壁厚做了均匀过渡，从底座端面到螺纹安装部位的壁厚逐渐变化，既保证了整体结构强度，也控制了构件自身重量，单只构件重量通常不超过200g，操作人员可以随身携带多只，在多工位同时支撑的时候灵活布置。这类构件的受力路径非常清晰，顶部承受的垂直载荷通过螺杆传递到螺纹副，再通过底座的锥面均匀分散到支撑平面，没有多余的传力环节，每个部位的受力都可以通过材料力学公式精准核算，螺杆的直径、螺纹的螺距、底座的接触面积都是按照额定载荷的1.5倍安全系数设计，即使偶尔出现短时过载，也不会出现螺纹滑牙、底座变形的问题。

　　实际选型的时候，需要根据被支撑工件的总重量核算单只构件的承重，通常四点支撑的场景下，单只构件的额定承重需要达到总重量的三分之一，避免因为工件重心偏移导致单只构件过载。调整高度的时候，建议先将所有支撑构件预接触工件底部，再逐个微调高度，配合水平仪确认工件的水平度，不要单只构件顶升过高，避免螺杆的悬臂长度过大影响支撑稳定性。长期存放的时候，要将螺杆完全旋入底座，减少螺纹副的暴露面积，避免车间里的切削液、灰尘附着在螺纹表面造成锈蚀或者卡滞，下次使用前先空转几圈确认螺纹传动顺畅，再投入作业。这类构件虽然结构简单，但是在轻型作业场景里的实用性非常强，没有复杂的操作门槛，新入职的装配人员不需要专门培训就能熟练使用，是工装辅助类构件里非常典型的实用设计。
