多引脚引出式5W直流变换电路板结构

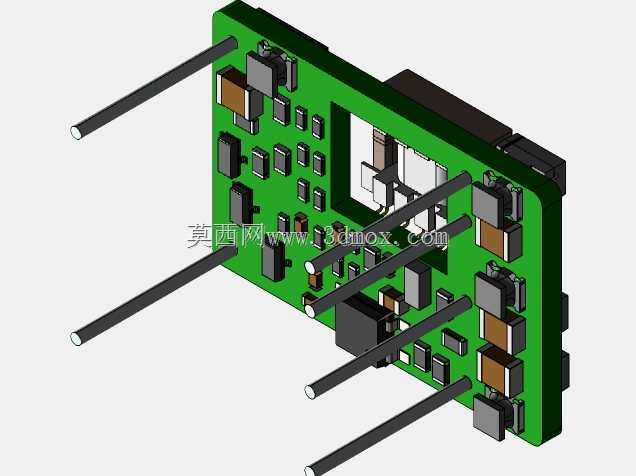

　　在工业控制板卡、小型嵌入式设备、便携检测仪器的供电链路里，小功率直流变换单元始终是板级集成的核心部件之一，这类5W功率等级的变换模块，不需要额外加装庞大的散热壳体，直接通过PCB基材与表层铺铜完成被动散热，就能在常规密闭设备舱内持续稳定运行。从实际板载布局来看，这款变换单元采用单块绿色FR-4基材作为承载主体，所有贴片阻容元件、功率电感、整流器件全部采用表面贴装工艺排布，板体中部预留的方形镂空区域，是为核心变换芯片预留的安装避让位，避免芯片高度突出板体后干涉上层叠装的其他功能板卡。

　　板体边缘伸出的六根金属圆柱引脚，并非后期焊接的外接导线，而是结构设计阶段就同步规划的安装定位兼电气引出结构，引脚直径统一，伸出板体的长度经过精确核算，既可以直接插入母板对应的通孔完成波峰焊接，也能配合绝缘支撑柱实现整板的悬空固定，给板底预留出足够的走风间隙，避免设备内部积热集中在变换模块区域。元件排布上，功率回路的大尺寸电感、电解电容全部靠近引脚输入端布置，缩短大电流路径的走线长度，减少线路压降带来的功率损耗，小信号的反馈电阻、滤波电容则集中布置在芯片周边，避免功率回路的电磁串扰影响采样精度。

　　从安装边界来看，整板的外形轮廓为规则矩形，没有向外突出的异形结构，所有贴片元件的最高高度都控制在统一尺寸范围内，板体边缘预留的工艺边宽度满足SMT产线的传送要求，不需要额外做拼板处理就能直接上线贴片。实际应用场景里，这类模块常被用来将母线端的较高直流电压转换成主控芯片、传感器需要的低压直流供电，比如工业现场的小型传感器节点、手持检测设备的内置供电板、车载小型附属电子装置的电源转换单元，都能看到同结构功率等级模块的应用。

　　设计阶段做结构校核时，需要重点确认引脚的位置公差，因为这类直插式引出结构对引脚的共面度要求较高，如果引脚伸出长度偏差超过允许范围，焊接时就会出现虚焊、引脚顶起板体的问题；另外板上功率元件的布局要避开母板上的高热元件安装位，防止两个热源叠加后超出元件的额定工作温度。不同于需要外接接线端子的模块化电源，这种板载式的变换结构不需要额外的固定件，直接通过引脚焊接就能完成机械固定与电气连接，在小功率供电场景下能大幅节省设备内部的安装空间，减少装配工序的零件数量。

　　板体表层的丝印标识虽然在三维视图里没有完全呈现，但实际生产中会在每个元件位标注清晰的位号与参数值，方便后期维修时的元件替换，铺铜区域会做露锡处理增加载流能力，大电流走线的宽度会根据载流量要求做加宽处理，避免长时间工作时走线过热。对于结构设计从业者来说，在做整机设备的板卡堆叠设计时，可以直接参考这类模块的外形尺寸做安装位预留，不需要额外绘制每个分立元件的细节模型，就能完成整体的干涉检查与装配校核，大幅缩短板级结构的设计周期。
