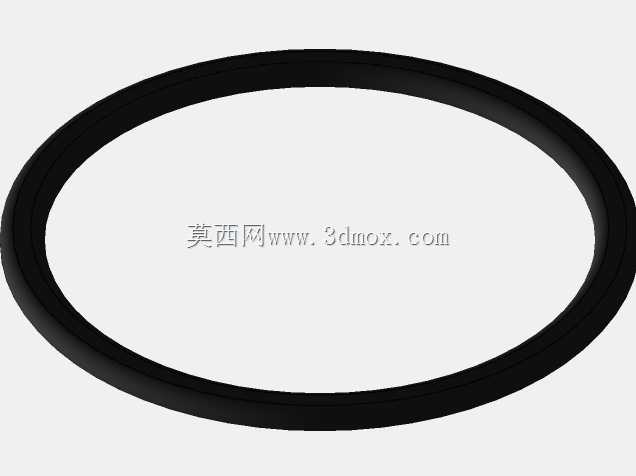

轴向截面直径6.99mmO型密封圈结构

　　在液压泵站的阀块油路接口、气动执行元件的杆端密封位、中小型减速机的输出轴端盖沟槽里，这类小截面尺寸的O型密封圈是出现频率最高的静密封承载元件，部分低线速度的往复动密封场景也会选用同规格产品做低压工况下的密封阻隔。做结构设计时，首先要匹配安装沟槽的尺寸边界，轴向安装的沟槽深度需要根据橡胶材质的压缩率做反向推算，常规丁腈橡胶材质的静密封压缩率控制在15%-25%区间，动密封场景压缩率适当下调到10%-18%，避免长期压缩产生永久形变导致密封失效。这个规格的O型圈截面直径不到7mm，对应的沟槽宽度要预留足够的溶胀空间，因为橡胶材质长期接触液压油、乳化液等介质会产生一定程度的体积膨胀，沟槽宽度一般设置为截面直径的1.2-1.4倍，

　　给密封圈受挤压形变、介质溶胀留出足够的容纳空间，避免密封圈被挤入配合件的间隙里造成剪切破损。从实际使用场景来看，这类小截面O圈常被用在通径10mm以下的液压油口、气动快插接头的内部密封位、小型水泵的端盖结合面，还有部分电子设备的防水壳体接缝处，不同场景下对橡胶材质的耐温、耐介质性能要求差异较大：接触矿物液压油的场景多用丁腈橡胶，接触高温蒸汽或者磷酸酯抗燃油的场景要换氟橡胶材质，食品接触类场景则需要选用符合食品级要求的硅橡胶材质。建模过程中要注意密封圈的截面圆角处理，实际生产的O型圈截面并不是完美的正圆形，合模位置会有极细微的飞边残留结构，建模时如果是做装配干涉检查，可以简化为标准圆环结构，如果是做密封性能仿真分析，

　　就要把截面的压缩形变特性、材料的邵氏硬度参数纳入仿真边界条件，模拟装配后密封圈与沟槽侧壁、配合端面的接触应力分布，接触应力大于介质工作压力时才能实现有效密封。安装边界方面，配合的金属件端面粗糙度要控制在Ra1.6-Ra3.2之间，粗糙度太高会在装配时刮伤密封圈表面，造成微观泄漏通道，粗糙度太低则会导致密封圈与结合面的附着力不足，受压时容易出现密封圈移位窜动。装配过程中要避免密封圈被尖锐的孔口、螺纹牙刮蹭，一般会在安装孔口做C0.2-C0.5的导入倒角，螺纹部位配套专用的导套工装，让密封圈顺滑滑入安装位，不被螺纹牙切伤。在低压气动回路里，这类小截面O圈可以承受1MPa以内的工作压力，搭配挡圈的情况下承压能力可以提升到10MPa以上，

　　满足大多数中低压液压系统的密封需求。做设备维护时，这类密封圈属于易损件，每次拆解结合面都建议直接更换新件，不要重复使用已经产生压缩形变的旧密封圈，避免装机后出现泄漏返工。从结构可靠性角度看，O型圈的密封原理是依靠装配时的预压缩力，在接触面上产生初始接触压力，叠加介质工作压力作用下的自紧效应，实现持续的密封阻隔，截面尺寸的一致性会直接影响接触压力的均匀性，生产过程中要严格控制截面直径的公差范围，避免局部压缩量不足导致泄漏，或者局部压缩量过大加速橡胶老化失效。
