DIN913内六角平端紧定螺钉参数化模型

　　在各类机械装配场景中，紧定螺钉作为无需螺母配合的专用紧固件，承担着固定零部件相对位置的核心作用，DIN913标准对应的内六角平端紧定螺钉，更是在工装夹具、传动组件、精密设备装配环节被大量使用。这类螺钉的核心功能，是通过拧入被连接件的螺纹孔，让平端端面直接抵紧另一零件的表面，实现轴与轮毂、滑块与导轨、定位块与安装基座之间的位置锁定，避免零部件在受载、振动工况下出现相对窜动或偏移。

　　从实际选型应用来看，平端紧定螺钉的适用场景有明确的边界：当被抵紧的零件表面硬度较高、或者需要频繁调整位置反复拆装时，平端结构不会像锥端紧定那样在零件表面压出定位凹坑，也不会像柱端紧定那样需要配套的定位孔，对被连接件的加工要求更低，适配平面抵紧的安装场景。比如普通带传动的带轮与轴的周向固定、小型导轨滑块的行程限位、工装夹具上可调定位块的位置锁定，都会优先选用这类平端紧定螺钉，安装时仅需要在其中一个零件上加工对应规格的内螺纹，将螺钉拧入后端面顶紧另一零件表面即可完成固定，不需要额外预留螺母安装空间，整体结构可以做得非常紧凑。

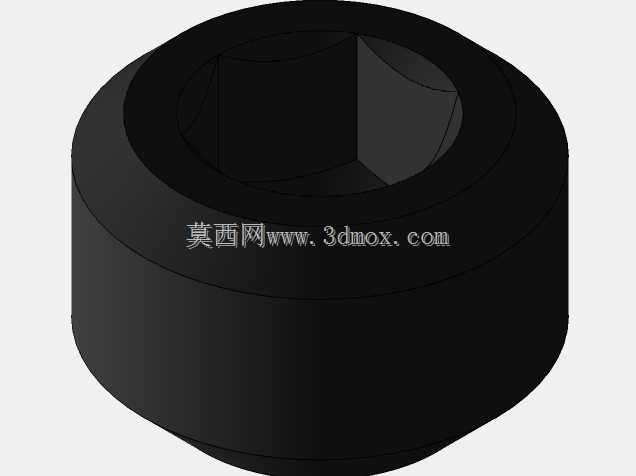

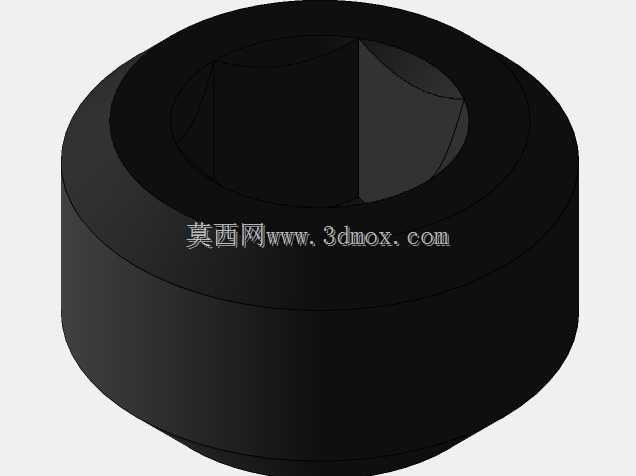

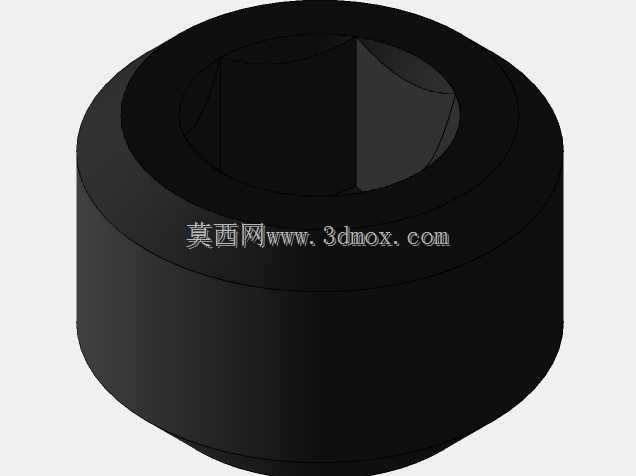

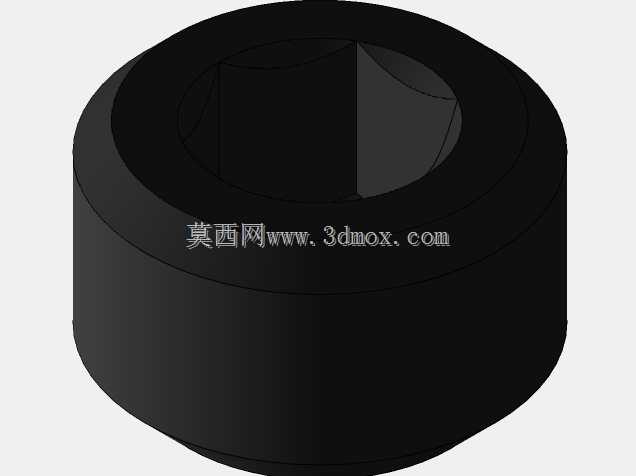

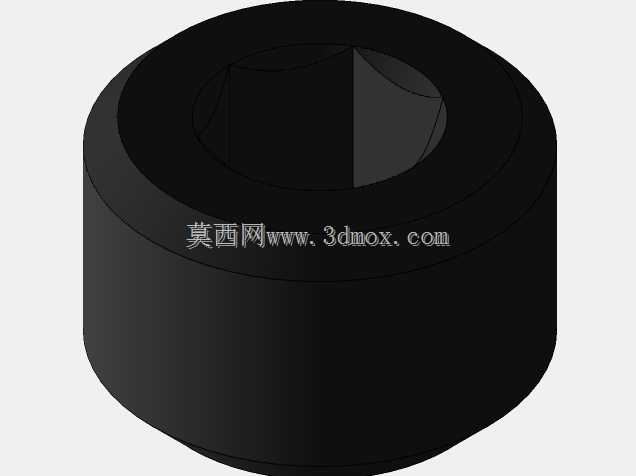

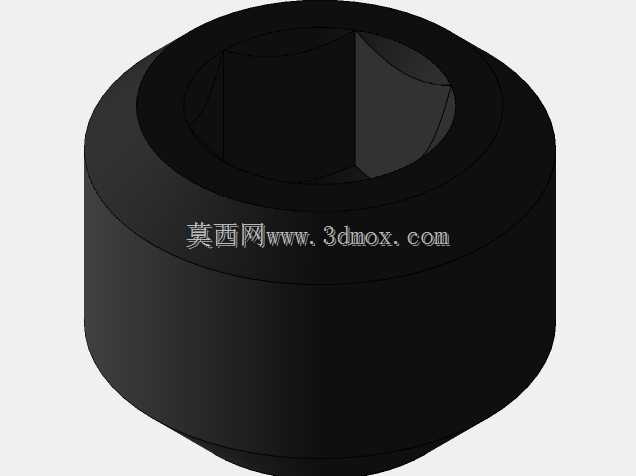

　　这款模型的设计完全贴合DIN913以及对应ISO4026标准的尺寸规范，覆盖了从M2到M30的全系列常用规格，建模过程中严格遵循标准规定的外形尺寸边界：不同公称直径对应的螺纹长度、内六角对边尺寸、内六角深度、螺钉总长公差都完全匹配标准要求，螺纹段采用精确的牙型建模，还原了标准公制粗牙螺纹的牙距、牙型角参数，内六角驱动端的倒角、球面过渡结构也完全按照标准要求制作，没有出现简化结构导致的尺寸偏差。设计时特意保留了螺钉端部的精密平面度要求，对应实际产品中平端需要与被抵紧面充分接触的功能需求，避免因端面倾斜导致接触面积不足、锁紧力不够的问题；内六角槽的深度按照标准中“最大深度下保证驱动强度”的要求设置，既保证内六角扳手可以完全插入施加足够的拧紧扭矩，也不会因为槽深过深导致螺钉端部壁厚不足、拧紧时出现端部开裂的问题。

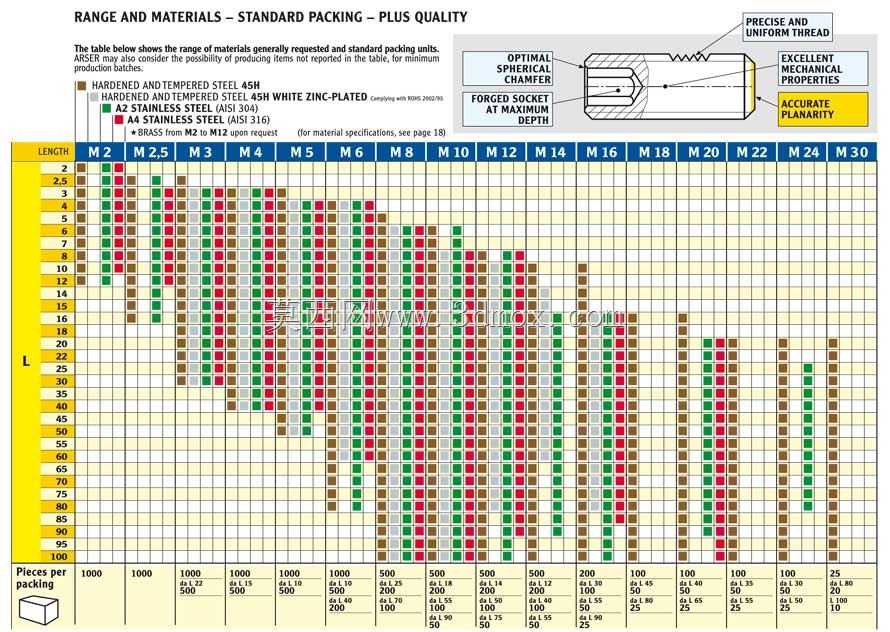

　　从安装边界来看，不同规格的螺钉对应不同的安装空间要求：小规格M2到M4的螺钉总长覆盖2mm到20mm区间，适合小型精密仪器、电子设备内部的轻载固定场景，安装时仅需要预留对应内六角扳手的操作空间即可，不需要额外的避让结构；M5到M12的中等规格是工业场景中用量最大的区间，总长覆盖5mm到60mm，适配普通机床附件、传动组件、通用工装的锁紧需求，安装时需要注意螺纹孔的钻孔深度要大于螺钉拧入深度至少2个牙距，避免螺钉顶到螺纹孔底部无法锁紧；M14以上的大规格螺钉总长最长可到100mm，适用于重型设备、大型工装的重载锁紧场景，这类大规格螺钉拧紧时需要匹配对应扭矩值，避免扭矩过大导致螺纹滑牙或者螺钉断裂。

　　建模过程中针对不同材质的应用场景也做了对应的结构适配：比如对应钢制淬火回火的螺钉，模型保留了标准的力学性能对应的结构尺寸，没有做多余的减重结构，保证重载下的结构强度；对应不锈钢材质的耐腐蚀场景，模型的表面过渡圆角都做了优化，避免出现应力集中的尖角，减少腐蚀介质残留的可能；对应黄铜材质的低应力场景，模型的螺纹牙底做了微小的圆弧过渡，避免黄铜材质脆性大导致的牙部断裂问题。在实际装配仿真中，这款模型可以直接导入装配体完成干涉检查，验证螺钉拧入后是否会与周边零件出现空间冲突，确认内六角扳手的操作空间是否充足，不需要二次调整尺寸参数，能直接用于工程出图、装配指导、3D打印样件验证等环节，大幅减少标准件重复建模的工作量。

　　在设备维护场景中，这类平端紧定螺钉的拆装也非常方便，只需要匹配对应规格的内六角扳手即可完成松紧调整，不需要拆卸周边其他零部件，非常适合需要频繁调整位置的机构，比如设备上的行程挡块、传感器安装支架的位置调整，拧松螺钉即可移动部件位置，调整到位后拧紧即可完成锁定，操作效率远高于其他需要螺栓螺母配合的紧固件。需要注意的是，这类螺钉不适合用于需要大扭矩传递的重载轴毂连接，平端的接触面摩擦力有限，大载荷下容易出现相对滑动，重载场景下还是需要配合平键或者其他锁紧结构使用，这点在选型建模时也做了对应的场景提示，模型的结构参数完全匹配标准中的载荷适用范围，不会出现选型误导的问题。
