内六角带肩限位轴类连接紧固件

　　在流体管路连接、小型工装夹具定位、气动元件快插结构的装配场景里，这类带肩内六角轴件是很常见的连接限位零件，日常做设备改造、非标工装设计时经常会用到这类结构，它的核心作用是实现两个构件之间的轴向定位，同时通过端部的内六角结构方便装配时施加拧紧力矩，不需要额外设计外露的扳手位，能让装配后的结构外表面更平整，减少突出结构带来的干涉风险。

　　从结构设计逻辑来看，这个零件采用阶梯轴的构型，大直径的轴肩部分是核心的限位承载面，装配时轴肩端面会直接贴合被连接件的安装基面，承担轴向的限位载荷，避免连接后出现轴向窜动；中间的等直径轴段是配合段，需要和被连接件的安装孔做间隙或者过渡配合，根据实际使用场景的载荷大小调整配合公差，要是用在有振动的工况下，配合段可以选稍紧的过渡配合，减少长期使用后的松动概率；端部的内六角孔是装配施力结构，相比外六角结构，内六角的施力面藏在零件端面内部，装配完成后不会在零件外侧留下突出的棱角，在空间紧凑的安装位置里，不需要预留扳手在零件外侧的活动空间，能大幅压缩整体结构的安装尺寸。

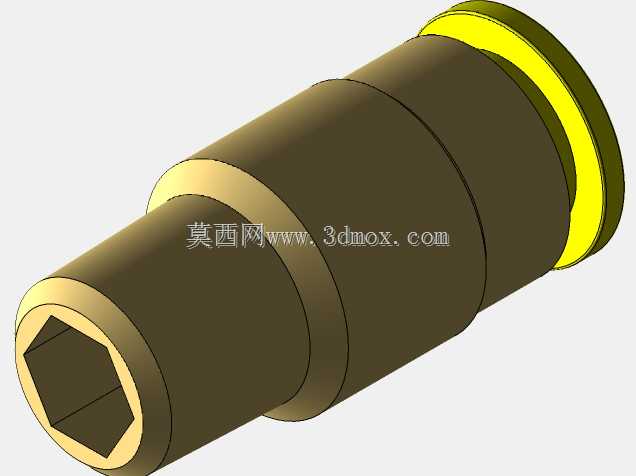

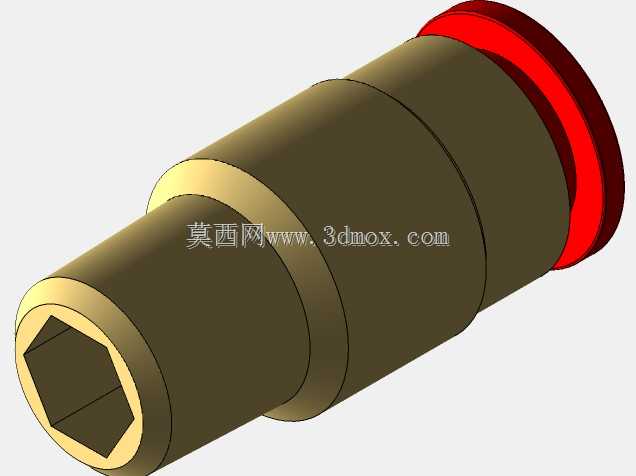

　　零件端部的黄色环带是密封配合面，这个位置一般会搭配O型密封圈使用，当这个零件用在气路、液路的连接位置时，密封圈会卡在轴肩和配合段之间的环槽位置？不对，看结构这个黄色环带是轴肩的端面侧？不对，仔细看结构，轴肩靠近大端的位置有一圈环形的凸台，这个凸台是用来压合密封圈的，当零件拧入安装位后，这个环形凸台会把O型圈压紧在安装基面的沉台里，实现端面密封，不需要在配合柱面上做周向密封，降低了安装孔的加工精度要求，只要安装基面的平面度达标就能实现可靠密封，很适合气动快插接头、小型液压阀块的连接位置使用。

　　做这类零件的三维建模时，首先要确定几个核心的安装边界尺寸：首先是配合段的外径，这个尺寸直接决定了适配的安装孔直径，常规这类小尺寸连接件的配合段直径会和常用的管螺纹、快插接头尺寸做匹配，比如对应1/4规格的管路连接时，配合段直径一般在10-12mm区间，保证能穿过对应的安装过孔；然后是轴肩的外径，这个尺寸要比安装过孔大2-4mm，保证有足够的承压面，不会因为轴向载荷过大把轴肩压入安装孔里，同时轴肩的厚度要根据承载的轴向力计算，一般小载荷场景下轴肩厚度取2-3mm就能满足强度要求，要是用在冲击载荷大的位置，需要适当加厚轴肩，避免轴肩处出现应力断裂。

　　内六角孔的尺寸设计要符合标准内六角扳手的适配规格，不能随意设计内六角的对边尺寸，不然会出现现场没有对应扳手无法装配的问题，内六角的深度要足够，一般要大于内六角对边尺寸的0.8倍，保证扳手插入后有足够的啮合长度，不会因为拧入力矩过大导致内六角孔滑牙，同时内六角孔的底部要做退刀结构，方便冷镦或者机加工的时候出刀，减少加工应力集中。

　　实际选型使用的时候，要注意这个零件的受力方向，它主要承受轴向的压紧力，不能用来传递大扭矩，因为配合段和安装孔之间没有键或者花键结构，如果强行用来传递扭矩，会导致配合面打滑，甚至剪断零件；如果是用在有腐蚀的工况里，比如化工设备的管路连接，需要根据接触的介质选择对应的零件材质，普通工况用碳钢镀锌就能满足防锈要求，有弱酸弱碱接触的场景可以选304不锈钢材质，有强腐蚀的场景则需要选316不锈钢或者做特氟龙涂层处理。

　　在装配工艺上，这类零件一般不需要额外的防松结构，因为轴肩压紧后有足够的预紧摩擦力，要是用在振动幅度很大的设备上，可以在配合段的螺纹位置（哦不对，这个零件看起来是光轴？不对，仔细看结构，配合段是光面？不对，不对，看左端是内六角，轴身是阶梯光轴？哦不对，可能是快插接头的卡套压紧件？哦对，这类结构很多用在快插式气动管接头里，作为压紧卡套的顶轴，当气管插入接头后，拧紧这个零件，轴肩就会推动卡套变形，抱紧气管的外壁，同时端部的密封面压紧密封圈，实现气管和接头之间的密封固定，这种应用场景下，零件的轴向行程是固定的，设计的时候要计算好轴肩的推进距离，保证既能让卡套充分变形抱紧气管，又不会因为推进距离过大压坏密封圈或者把气管压变形导致气路堵塞。

　　建模的时候还要注意各个台阶处的圆角处理，轴肩和配合段的交接位置不能做清角，要留0.2-0.5mm的圆角，减少热处理或者受力时的应力集中，避免零件在交变载荷下从台阶位置断裂；内六角孔的口部要做小倒角，方便扳手插入，同时去除加工后的毛刺，避免装配的时候毛刺掉进气路或者油路里造成元件堵塞。

　　很多刚入行的结构设计人员做这类零件的时候，容易忽略安装空间的轴向尺寸，只算零件本身的长度，没算装配后扳手的操作空间，其实内六角结构虽然不需要外侧的扳手空间，但轴向需要预留扳手插入的空间，也就是零件内六角端的外侧，要留出至少等于扳手长度的操作空间，不然扳手没法垂直插入内六角孔，会导致拧入的时候打滑，损坏内六角孔。另外轴肩的密封面粗糙度要控制在Ra1.6以下，太粗糙的话就算压紧密封圈也会出现渗漏，因为密封面的微观凹凸会留下泄漏通道，这个细节很多新手设计的时候容易忽略，导致加工出来的零件试装的时候出现密封失效的问题。

　　这类零件虽然结构简单，看起来只是几个阶梯圆柱加一个内六角孔，但每个尺寸的设计都和实际使用场景的装配、承载、密封要求直接相关，没有多余的结构，每一段轴径、每一个台阶的厚度、内六角的尺寸都是为了满足特定的功能需求，做三维建模的时候不能只照着外观画形状，要理解每个结构对应的功能，才能建出符合实际生产和使用要求的模型，而不是只能看不能用的外观模型。
