NPT1/4内外螺纹过渡延长液压管接头

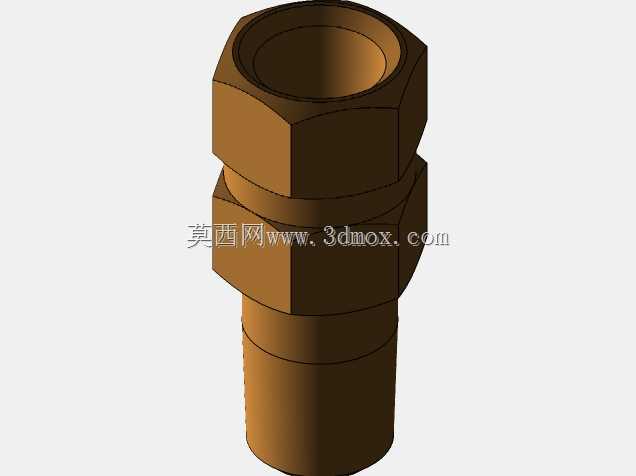

　　在液压系统、气动管路、低压流体输送的现场布管作业中，经常会遇到原有管路接口长度不足、内外螺纹制式不匹配需要转接的工况，这类延长过渡接头就是为解决这类现场布管痛点设计的。该接头一端采用外螺纹NPT1/4锥管螺纹结构，锥度为1:16，依靠螺纹牙型的挤压变形实现密封，无需额外缠绕生料带也能在中低压工况下保证密封可靠性，适配国内多数采用美制锥管螺纹的气动元件、液压阀块接口；另一端为内螺纹直螺纹结构，可对接同规格的外螺纹硬管、软管接头，实现管路的轴向延长，同时完成内外螺纹的制式过渡，减少现场布管时的接头堆叠数量，降低管路泄漏点。从结构设计来看，接头中部设置了两个对边平行的六角拧转工位，上方的大六角位用于对接内螺纹端的外部管路，

　　下方的小六角位用于将接头拧入设备端的螺纹孔，两个六角位之间预留了足够的扳手操作间隙，现场安装时不会出现扳手干涉的问题，可采用普通开口扳手完成拧紧作业，无需定制专用工装。接头的外螺纹端根部做了退刀槽设计，避免螺纹加工时出现牙型不完整的问题，同时保证接头拧入螺纹孔时能完全贴合安装面，不会出现螺纹拧不到位导致的接口歪斜。内螺纹端的入口处做了15度的导向倒角，对接外部管路时可快速对准螺纹，避免硬对硬安装时刮伤螺纹牙型，提升现场安装效率。从安装边界来看，该接头的外螺纹端有效拧入长度为12mm，适配常规厚度的阀块、泵体安装面，不会出现拧入过深顶坏阀块内部流道，或是拧入深度不足导致密封失效的问题；内螺纹端的有效啮合长度为10mm，

　　可保证对接接头的螺纹连接强度，在1MPa以内的气动工况、16MPa以内的液压工况下，不会出现螺纹脱开的问题。接头整体采用六角外形加圆柱延伸段的结构，径向最大尺寸为对应六角对边宽度，安装时所需的扳手操作空间仅需比对边宽度大5mm即可，适合在阀组密集、安装空间紧凑的液压站、气动控制箱内部使用，不会和周边的其他接头、阀件产生空间干涉。在实际选型使用时，需要注意该接头的适用介质为通用液压油、压缩空气、常温清水，不可用于强腐蚀性流体输送，也不可在超过额定压力的冲击载荷工况下长期使用；安装时外螺纹端可根据工况选择搭配聚四氟乙烯密封带或是液态密封胶进一步提升密封性能，拧紧力矩控制在12-15N·m即可，过度拧紧会导致螺纹孔变形或是接头本体开裂。

　　这类接头在小型液压站改造、自动化生产线气路升级、设备维修备件替换场景中应用十分广泛，相比采用多个直通接头拼接的延长方案，一体式结构的流道阻力更小，内部没有多余的台阶死角，流体通过时不会产生紊流，也不容易残留介质杂质，长期使用的可靠性更高。建模过程中，螺纹特征采用装饰螺纹线加简化牙型的方式构建，既保证了装配时的干涉检查准确性，也不会因为全牙型建模导致文件过大，影响整体装配体的运行流畅度；六角部位的棱边做了0.2mm的倒钝处理，还原实际机加工零件的工艺特征，避免模型出现尖锐棱边不符合实际加工工艺的问题。
