DIN7991标准内六角沉头带垫螺钉结构

　　在各类机械装配场景中，紧固件的选型直接决定了连接结构的可靠性与外观平整度，这款符合DIN7991标准的内六角沉头带垫螺钉，是针对需要沉头安装且要求更大支撑面的连接场景开发的标准紧固件。日常做结构设计时，经常会遇到安装面不允许凸起、同时被连接件表面较软或者连接孔间隙偏大的情况，普通沉头螺钉的头部支撑面仅为锥面，拧紧时压强过大容易压伤被连接件表面，甚至出现沉头锥面切入工件导致锁附失效的问题，这款带一体法兰垫的沉头螺钉，就是为了解决这类实际装配痛点设计的。

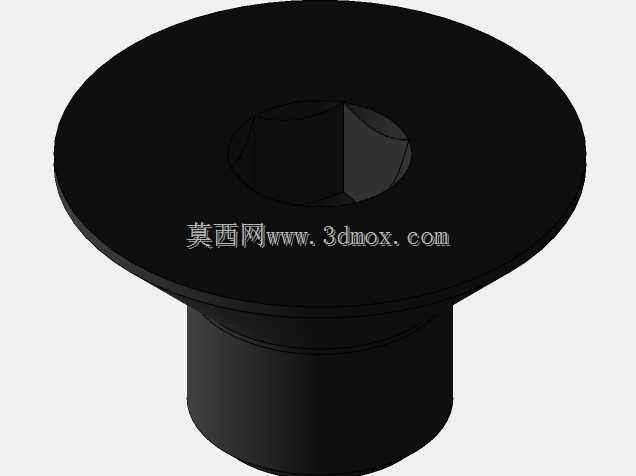

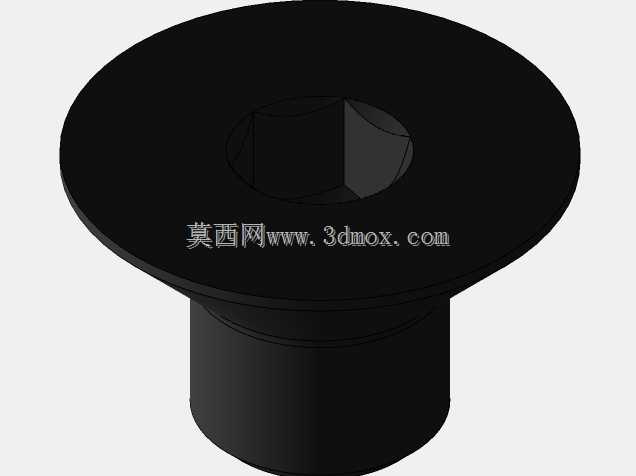

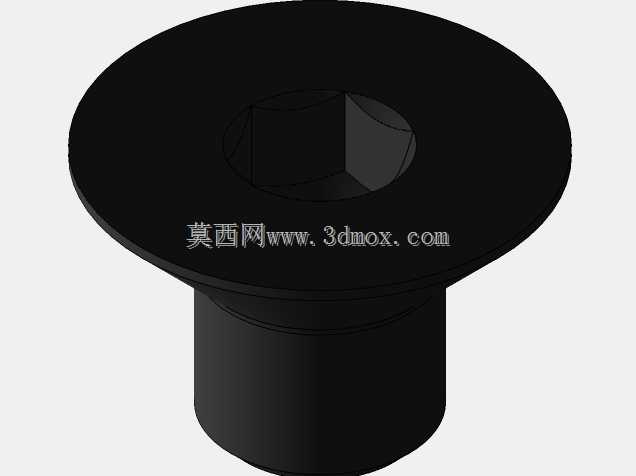

　　从结构功能来看，螺钉头部集成了圆形法兰垫结构，法兰垫的外径远大于普通沉头螺钉的头部最大直径，拧紧时法兰面完全贴合被连接件的安装平面，大幅降低了接触面的压强，即使是铝合金、工程塑料这类硬度较低的被连接件，也不会出现压痕、沉头塌陷的问题。头部的内六角驱动槽，适配标准内六角扳手，拧紧时受力均匀，不会像十字槽那样容易出现滑牙问题，适合需要较大锁紧力矩的装配场景，在自动化装配线上，内六角结构也更适配电动起子的批头定位，能有效降低锁附时的对位偏差，提升批量装配的效率。沉头锥面的角度严格遵循DIN7991标准要求，安装后螺钉头部可以完全沉入预制的沉孔内，保证安装面的完全平整，不会出现凸起干涉的问题，在一些对外观平整度要求高的设备外壳、钣金护板、精密模组的连接场景中，这种结构能避免突出的螺钉头刮擦操作人员、或者干涉周边运动部件的运行。

　　设计这类标准件的三维模型时，首先要严格遵循标准规定的尺寸公差，沉头锥面的角度、法兰垫的厚度与外径、内六角槽的深度与对边尺寸、螺杆部分的公称直径与螺距，都要和标准要求完全一致，否则实际装配时会出现沉头无法完全埋入、扳手无法插入、螺纹配合过松或过紧的问题。建模过程中要注意头部法兰面与沉头锥面的过渡圆角，这个位置是螺钉拧紧时的应力集中区域，合理的圆角过渡能避免热处理时出现应力裂纹，同时提升螺钉头部的抗扭强度，防止大扭矩拧紧时头部断裂。螺杆部分的螺纹收尾也要做合理的退刀结构，避免螺纹末端出现尖锐棱边，安装时刮伤内螺纹孔的入口，影响螺纹的啮合长度。

　　从安装边界来看，使用这款螺钉时，需要在被连接件上预制两级安装孔，下方是适配螺杆直径的光孔或者螺纹底孔，上方是适配沉头锥面与法兰垫的沉孔，沉孔的深度要保证螺钉安装后法兰面不高于被连接件表面，沉孔的直径要略大于法兰垫外径，留出0.1-0.2mm的装配间隙，避免安装时法兰垫卡滞。如果是连接两个薄壁零件，下方零件需要预制适配螺纹规格的内螺纹，锁附时要控制拧紧力矩，过大的力矩会导致法兰面过度压入工件表面，反而破坏被连接件的结构强度，过小的力矩则无法保证足够的预紧力，设备运行时容易出现螺钉松动。在有振动的工况下使用时，可以配合螺纹胶使用，进一步提升防松性能，不过因为法兰垫已经提供了更大的支撑摩擦力，相比普通沉头螺钉，它的防松性能本身已经有明显提升。

　　在实际的设备应用中，这类螺钉广泛用在自动化设备的钣金护板装配、工业机器人的外壳连接、机床的防护门安装、3D打印机的型材连接、各类非标工装的板件拼接场景中，尤其是在安装空间有限、无法使用外六角螺栓或者盘头螺钉的位置，沉头带垫的结构既保证了连接强度，又能节省安装空间，同时避免了额外加装平垫圈的工序，减少了装配时的零件数量，降低了流水线装配的物料管理难度。做三维建模时，还要注意不同公称长度的螺钉，其螺杆部分的螺纹长度是有标准规定的，短规格的螺钉可能是全螺纹结构，长规格的螺钉会有一段无螺纹的光杆部分，建模时要根据实际选用的规格调整螺纹段长度，保证模型和实际采购的标准件完全一致，避免后续做装配干涉检查时出现误判。另外，头部的内六角槽要做合理的倒角，方便扳手的插入，槽底的圆角也要符合标准要求，避免应力集中导致拧紧时槽口开裂。
