DIN915内六角凸端紧定螺钉规格参数模型

　　在各类机械装配场景中，紧定螺钉作为实现零部件轴向定位、周向锁止的核心紧固件，其应用覆盖从普通工装夹具到精密传动机构的广泛领域，DIN915标准对应的内六角凸端紧定螺钉，凭借端部的球面凸台结构，在轴类零件与轮毂、套类零件的连接场景中具备独特的适配优势。不同于平端紧定螺钉依赖端面摩擦力实现锁止的特性，凸端结构可嵌入被连接件表面预先加工的定位凹坑内，在承受振动、交变载荷的工况下，能有效避免螺钉受径向力作用发生松脱移位，尤其适用于需要频繁调整部件相对位置、又要求锁止后定位精度不发生偏移的装配环节，比如机床进给机构的行程挡块固定、传动带轮与轴的周向定位、工装夹具的可调限位块锁紧等场景。

　　从设计逻辑来看，这类紧定螺钉采用内六角驱动形式，相比一字槽、十字槽的驱动结构，能承受更大的拧紧力矩，在螺钉公称直径较小的规格下，依然可以保证足够的锁紧力，不会出现槽口打滑、拧溃的问题。螺钉端部的凸球面经过精密加工，球面半径与被连接件上的定位凹坑尺寸形成适配，装配时凸台与凹坑的接触为环形线接触，既可以保证定位时的对中性，又能在拧紧过程中避免端部刮伤被连接件的定位面，多次拆装调整后依然能保持稳定的定位精度。螺钉整体采用全螺纹结构，没有额外的螺钉头部，装配后螺钉端面可完全沉入被连接件的螺纹孔内，不会在零件表面形成突出结构，适合安装空间紧凑、要求连接件表面平整无凸起的装配场景，比如精密仪器的内部构件连接、自动化设备的线性模组限位固定等位置。

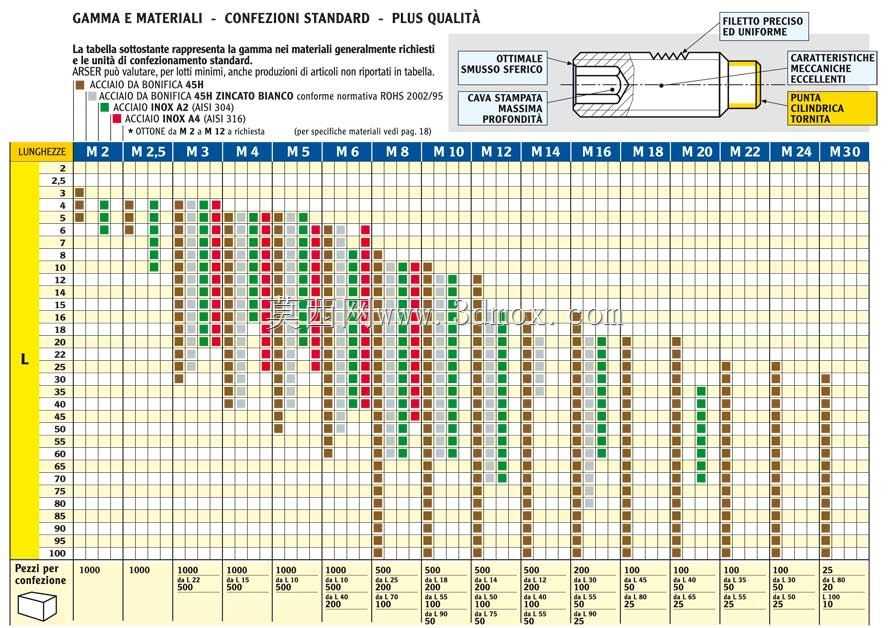

　　从尺寸覆盖范围来看，该标准系列的螺钉公称直径从M2一直延伸到M30，长度规格覆盖2mm到100mm区间，不同材质对应的规格覆盖范围存在明确区分，比如高强度合金钢材质的规格覆盖全尺寸段，不锈钢材质主要针对中小直径、有防腐需求的应用场景，不同表面处理的版本分别适配普通干燥车间环境、潮湿腐蚀工况、高温作业环境等不同使用条件。螺纹部分采用精密滚丝工艺加工，牙型角符合公制螺纹标准要求，螺纹中径、大径的公差控制在标准规定的范围内，装配时与对应规格的内螺纹孔配合顺畅，不会出现卡滞、滑牙的问题，螺纹的牙底经过圆角处理，能降低螺纹根部的应力集中系数，在承受交变冲击载荷时，可有效减少螺纹根部断裂的失效风险。

　　内六角孔的加工深度与对中度经过严格控制，保证内六角扳手可以完全插入驱动孔内，拧紧时扳手与孔壁的接触面积充足，不会因为孔位偏斜、深度不足导致扳手打滑，损伤螺钉的驱动结构。螺钉端部的凸台高度与球面尺寸随公称直径变化按比例设计，小直径规格的凸台尺寸较小，避免凸台过大导致被连接件需要加工过深的定位凹坑，影响被连接件的结构强度；大直径规格的凸台尺寸相应增大，保证足够的接触面积，承受更大的锁止力与剪切载荷。在实际选型应用中，需要根据被连接件的硬度、承受载荷的大小、振动冲击的频率选择对应材质与强度等级的螺钉，当被连接件为硬度较低的有色金属、工程塑料材质时，可适当选择端面接触面积更大的规格，避免螺钉端部压伤被连接件表面；当应用在重载、强振动的工况下，需要配合螺纹锁固胶使用，进一步提升连接的可靠性。

　　建模过程中严格遵循标准规定的尺寸公差要求，对螺纹牙型、内六角驱动孔、端部凸球面的几何特征做了精确还原，每个规格的模型都对应标准中的尺寸参数，可直接用于装配干涉检查、连接强度校核、装配工艺模拟等环节，设计人员在进行整机结构设计时，可直接调用对应规格的模型完成虚拟装配，验证螺钉安装空间是否充足、拧紧操作时扳手是否存在干涉、螺钉端部与定位凹坑的配合是否符合设计要求，减少实际试制过程中出现的装配问题，缩短产品开发的验证周期。
