DIN916内六角凹端紧定螺钉参数化模型

　　在各类机械装配场景中，紧定螺钉作为无突出头部的紧固件，主要用于固定两个零部件的相对位置，避免配合件出现轴向或周向窜动，DIN916标准对应的内六角凹端紧定螺钉，是目前设备装配、工装夹具制作、精密仪器组装领域应用极广的一类紧固件。这类螺钉的设计核心是依靠端部顶紧配合面实现锁止，凹端的结构形式相比平端紧定螺钉，能够在被顶紧的零件表面压出适配的凹痕，大幅提升顶紧后的抗滑移能力，尤其适合硬度较高的金属零部件之间的定位固定，比如传动轴与轮毂的周向定位、导轨滑块的行程限位、工装夹具的定位块锁紧等场景，都能看到这类螺钉的应用。

　　从设计逻辑来看，这类紧定螺钉采用内六角驱动形式，相比一字槽、十字槽的紧定螺钉，能够承受更大的拧紧力矩，装配时可以施加足够的顶紧力，不会出现槽口打滑拧花的问题，适合需要较高预紧力的定位场景。凹端的球面轮廓设计经过标准校核，端部的圆弧半径与螺纹规格形成固定匹配关系，既保证顶紧时的接触应力在材料许用范围内，不会因为应力集中顶裂被固定零件，也能在多次拆装后依然保持可靠的顶紧效果，不会因为端部磨损出现锁止失效。螺钉整体采用全螺纹结构，没有额外的头部结构，装配后可以完全沉入螺纹孔内，不会突出零件表面，既能够节省装配空间，也能避免突出的结构剐蹭操作人员或者干涉其他零部件的运动轨迹，在空间紧凑的精密设备内部装配场景中，这种无突出头部的设计优势尤为明显。

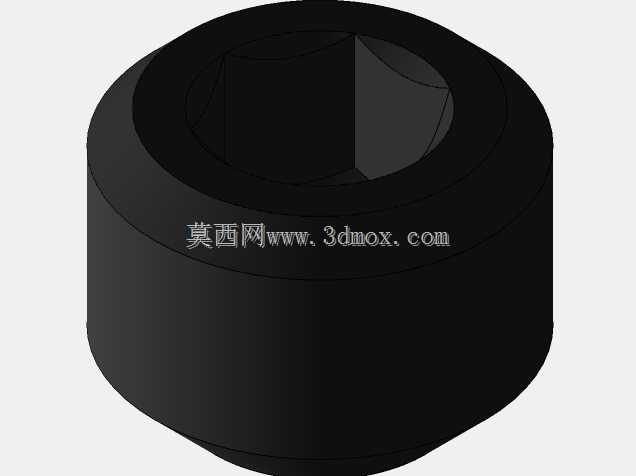

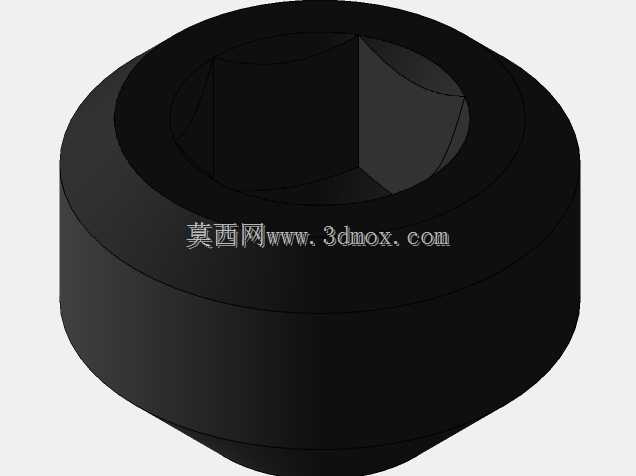

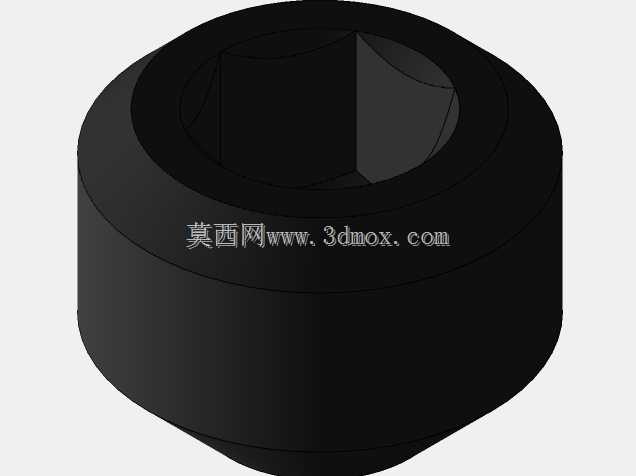

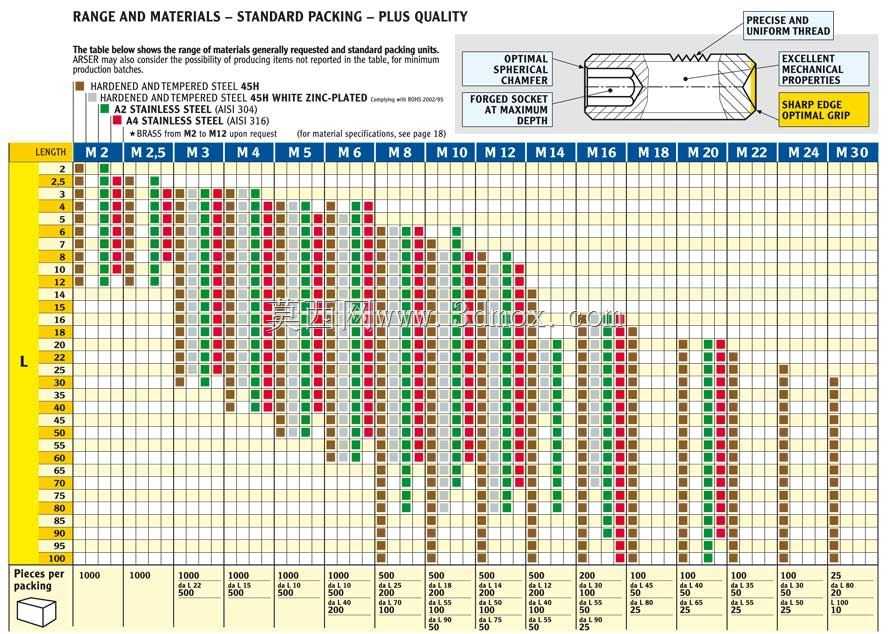

　　从尺寸覆盖范围来看，该系列螺钉覆盖了M2到M30的常用公制螺纹规格，不同螺纹规格对应的长度区间从2mm到120mm不等，能够适配不同厚度的连接件装配需求。建模过程中严格遵循DIN916以及对应ISO4029标准的尺寸公差要求，螺纹部分采用精确的牙型轮廓建模，内六角驱动槽的对边尺寸、深度、端部倒角都严格匹配标准规定的公差带，凹端的球面半径、球面与螺纹轴线的同轴度都按照标准要求做了参数化约束，不同规格的模型可以通过修改参数直接生成对应尺寸的模型，不需要重复绘制轮廓。安装边界方面，这类螺钉需要配合预制的内螺纹孔使用，装配前需要确认螺纹孔的深度大于螺钉长度，避免螺钉拧到底后依然无法顶紧被固定件，同时被顶紧的零件表面如果是硬度较高的热处理件，不需要预先加工定位凹坑，依靠螺钉凹端的顶紧力即可压出适配的定位凹痕，如果是铝、铜等软质金属件或者塑料件，建议预先在顶紧位置加工小尺寸的定位凹坑，避免顶紧力过大造成零件表面变形。

　　在实际选型应用中，需要根据被固定件的受力大小选择对应规格的螺钉，受力较大的传动轴类定位场景，建议选择中碳钢热处理的材质规格，表面镀锌处理的版本可以适应常规的车间环境防锈需求，不锈钢材质的版本则适合食品机械、化工设备等有防腐要求的装配场景。建模时对螺纹收尾、内六角槽口的加工倒角、端部的热处理硬度对应的结构细节都做了还原，模型可以直接用于装配干涉检查、装配工艺模拟、BOM清单统计等设计环节，也可以导出为工程图用于生产指导。不同长度规格对应的每包包装数量也在模型附带的参数表中做了标注，方便采购环节快速核算物料用量，不同材质对应的适用场景也做了明确区分，设计选型时可以直接根据使用环境匹配对应的材质规格，不需要额外查阅标准文本核对参数。这类紧固件虽然属于小型标准件，但在设备装配中起到的定位作用至关重要，一旦选型或者尺寸匹配出错，很容易造成设备运行过程中零部件移位，引发设备故障甚至安全事故，因此建模过程中对每一个尺寸公差都做了严格校核，确保模型尺寸与实际量产的零件完全一致，避免设计环节出现尺寸匹配错误。
