轴向3.53毫米规格O型密封圈结构设计

　　在液压气动系统、流体输送管路、各类机电设备的密封结构设计中，O型密封圈是应用范围最广、使用频次最高的静密封与低速动密封元件，本次设计的轴向截面直径3.53毫米规格O型圈，针对中低压工况下的轴向密封场景做了结构适配，能够覆盖绝大多数常规工业设备的密封需求。从实际工程应用场景来看，这类小截面轴向O型圈常被用在阀块结合面、泵体端盖、油缸端盖、管路法兰连接面、气动元件腔体结合面的密封槽内，既可以阻挡内部压力油、压缩空气、工艺流体的外泄，也能阻挡外部粉尘、水汽、杂质进入设备腔体内部，保障设备内部运动副、敏感元件的工作环境稳定。

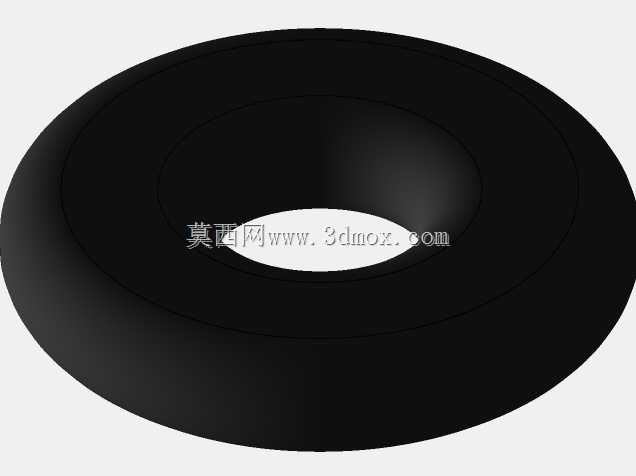

　　设计这类O型圈时，首先要匹配安装沟槽的尺寸边界，轴向安装的密封槽深度需要结合O型圈的压缩率来确定，常规丁腈橡胶材质的静密封场景压缩率控制在15%-25%区间，动密封场景压缩率控制在10%-18%区间，3.53毫米的截面直径对应的沟槽深度需要根据压缩率反推，同时要预留足够的沟槽宽度，避免O型圈受压后没有足够的膨胀空间出现挤隙、剪切破损的问题。从外形尺寸来看，该O型圈为标准环形结构，截面为正圆形，轴向安装时的密封接触面为O型圈的上下两个环形弧面，安装后受压产生的弹性变形会填满密封结合面的微观凹凸间隙，实现密封效果。

　　设计过程中需要重点考虑几个工程实际问题：首先是拉伸率的控制，O型圈套入安装轴径时的永久拉伸率不能超过5%，否则长期使用后会出现截面收缩、弹性下降，导致密封失效；其次是挤隙的控制，密封结合面的配合间隙需要根据工作压力匹配，压力越高配合间隙需要越小，避免压力作用下O型圈被挤入配合间隙出现啃切破损；另外还要考虑温度、介质兼容性对材质的影响，不同的工作介质需要匹配对应的橡胶材质，比如矿物油工况常用丁腈橡胶，高温工况常用氟橡胶，食品级工况需要用符合卫生标准的硅橡胶材质。

　　从实际使用的功能特性来看，这类小截面轴向O型圈结构简单，安装便捷，成本低廉，密封性能可靠，单次安装后在正常工况下的使用寿命可以达到数千工作小时，不需要频繁维护更换。在三维建模过程中，需要严格保证环形结构的圆度，截面轮廓的正圆度，避免出现建模误差导致后续加工出的产品尺寸超差，同时要在装配模型中验证O型圈安装后的压缩量、膨胀间隙是否符合设计要求，检查是否存在安装干涉、间隙过大导致密封失效的风险。很多新手设计人员在选用这类O型圈时，容易忽略沟槽的倒角设计，安装位置的锐边会在装配时划伤O型圈表面，导致安装后即刻出现泄漏，因此在配套的结构设计中，密封槽的棱边需要做0.2-0.5毫米的倒角或倒圆处理，装配时也需要在O型圈表面涂抹适配的润滑脂，降低装配时的摩擦力，避免O型圈被扭曲、划伤。

　　在设备选型匹配时，除了截面尺寸，还要重点确认O型圈的内径尺寸，保证套入轴径后拉伸率在合理区间，同时要结合工作压力、工作温度、接触介质三个核心参数选择合适的材质和硬度，常规中低压静密封场景选用邵氏硬度70度的橡胶材质即可，高压场景需要搭配挡圈使用，避免O型圈被挤入间隙。这类轴向安装的O型圈相比径向安装的同规格产品，安装难度更低，对轴和孔的加工精度要求稍低，更适合用在拆装频次较高的端盖结合面位置，日常维护时也更容易检查密封件的老化、损伤情况，及时更换失效件避免设备出现泄漏故障。
