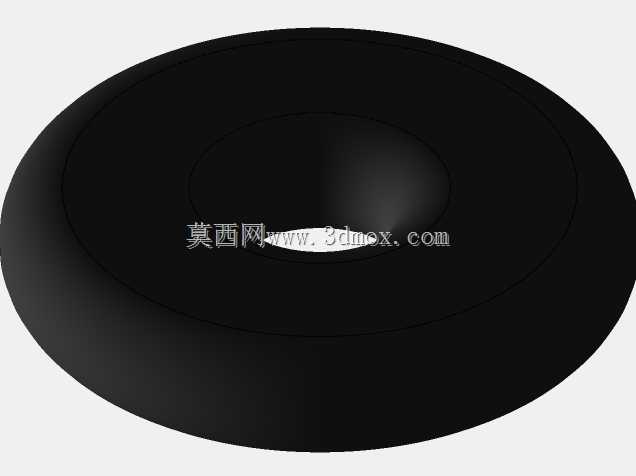

轴向截面1.78毫米Veda规格O型密封圈

　　从实际设备适配的角度看，这类小截面O型圈常出现在伺服阀的控制油口密封、小型气缸的活塞与端盖密封、便携式检测设备的壳体防水密封、汽车电控单元的接插件密封等场景，这些场景的共同特点是安装空间预留的密封槽宽度与深度都有严格的尺寸限制，无法容纳更大截面的密封件，同时工况压力通常在10MPa以内，部分低压气动场景甚至仅需承担0.8MPa以内的密封压力，1.78毫米的截面尺寸刚好能够在这类槽位中实现合理的压缩率，既不会因为压缩量过大导致橡胶件长期处于过度挤压状态产生永久变形失效，也不会因为压缩量不足无法填充加工表面的粗糙度间隙引发泄漏。从设计思路上看，这类标准截面O型圈的建模过程需要严格匹配密封槽的设计边界，首先要明确轴向安装的受力方向，在流体输送、压力容腔构建的各类工业场景里，密封件的选型直接决定了整套系统的运行可靠性，其中O型密封圈作为应用覆盖范围最广的挤压型密封元件，其截面尺寸、槽位匹配精度的设计合理性，往往是一线结构工程师在装配校核阶段最容易忽略细节、却也最容易引发后期泄漏故障的核心环节。这款轴向截面尺寸为1.78毫米的Veda系列O型圈，是针对中小通径压力回路、紧凑型安装空间开发的标准密封元件，区别于大截面O型圈适配的高压大间隙工况，该规格的密封件更多应用在低压气动回路、小型液压控制油路、电子设备防水腔体、精密仪器仪表的接合面位置，能够在有限的安装槽深范围内，依靠橡胶材质的弹性形变填充接合面的微观加工间隙，阻断流体、气体甚至粉尘的泄漏路径。

　　当O型圈承担轴向静密封功能时，安装槽的开设位置通常在法兰端面或者端盖的贴合面上，槽的外径尺寸需要略大于O型圈的自然状态外径，槽的内径尺寸需要略小于O型圈的自然状态内径，保证装配过程中O型圈能够在槽内实现径向的轻微定位，不会在端盖压紧的过程中出现移位、挤入接合面间隙的问题。建模时需要重点还原O型圈的自然状态轮廓，不能直接按照压缩后的形变状态建模，因为实际工程中密封件的压缩形变是装配后产生的，三维建模阶段需要保留自然状态下的正圆形截面与环形整体轮廓，方便工程师在装配环节模拟压缩量、校核槽位的填充率，通常这类1.78毫米截面的O型圈，轴向压缩率需要控制在15%-25%的区间内，对应安装槽的深度尺寸需要控制在1.33-1.51毫米之间，

　　同时槽的宽度需要预留足够的空间容纳橡胶受压后的侧向膨胀，避免橡胶被挤入两个配合件的间隙中造成剪切损坏。在实际选型应用中，这类小截面O型圈的适配场景还需要考虑配合件的表面加工精度，通常静密封场景下配合面的粗糙度需要达到Ra1.6以下，动密封场景下如果是往复运动的活塞杆或者阀芯位置，粗糙度需要达到Ra0.8以下，否则表面的微观加工刀痕会在O型圈长期往复摩擦的过程中刮伤橡胶表面，形成泄漏通道。另外需要注意的是，这类小截面O型圈在安装过程中不能过度拉伸，通常装配时的最大拉伸量不能超过原尺寸的5%，否则会导致O型圈的截面直径因为拉伸而变小，直接影响实际装配后的压缩率，很多现场出现的密封失效问题，本质上不是密封件本身的质量问题，

　　而是装配时为了套入轴径强行拉大O型圈，导致截面收缩、压缩量不足引发的泄漏。从安装边界的角度看，采用该规格O型圈做轴向密封时，两个配合法兰或者端盖之间的压紧间隙需要严格控制，当工况压力在5MPa以下时，配合间隙可以控制在0.1毫米以内，当压力提升到10MPa时，需要在O型圈的承压侧增加聚四氟乙烯材质的挡圈，避免高压下橡胶被挤入配合间隙造成咬伤，这也是很多工程师在高压场景应用小截面O型圈时容易遗漏的设计细节。不同于定制化的异形密封件，这类标准截面的O型圈在三维建模时不需要额外设计特殊的定位结构，依靠安装槽的尺寸公差即可实现可靠定位，建模过程中需要保证环形轮廓的圆度，避免出现椭圆变形导致装配时局部压缩量不均，同时截面的正圆轮廓需要保证光滑过渡，不能出现建模棱角或者面的拼接缝隙，否则在后续做有限元压缩仿真时会出现应力集中的计算误差，影响密封性能的评估结果。在日常的设备维护场景中，这类小截面O型圈也是易损件清单里的常备配件，因为橡胶材质存在自然老化的特性，长期接触液压油、高温环境或者臭氧环境都会加速橡胶的老化开裂，定期更换时需要核对截面尺寸与公称直径，不能用截面尺寸偏差超过0.1毫米的替代件安装，否则要么压缩量过大加速永久变形，要么压缩量不足无法实现密封。
