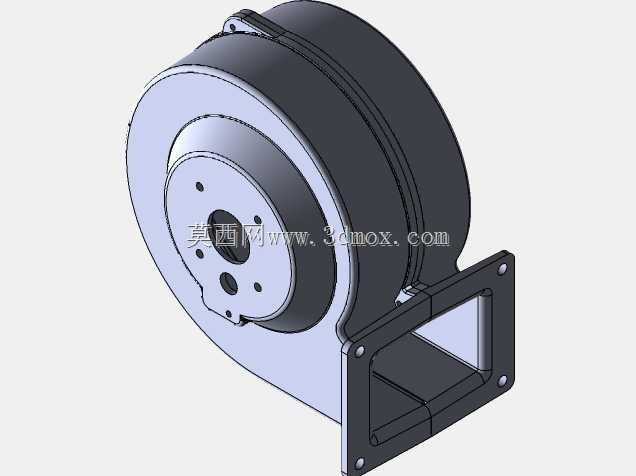

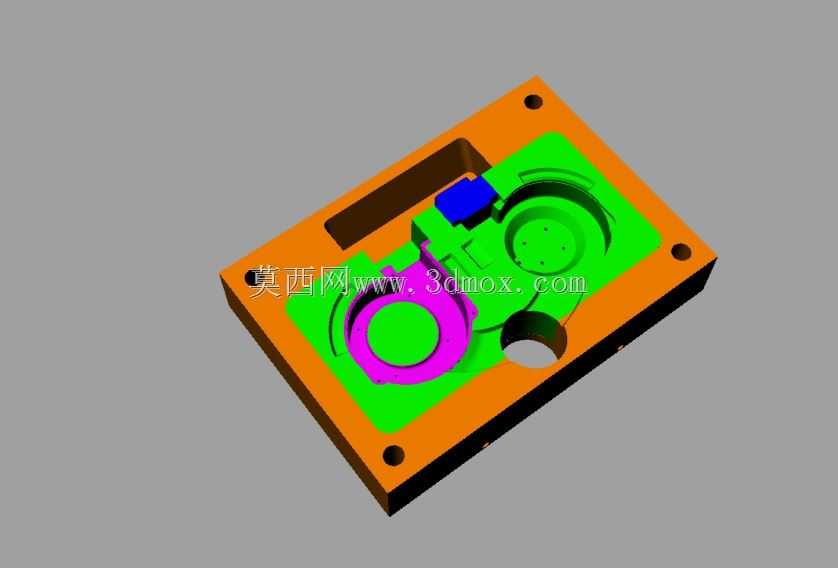

金属注射成型蜗壳式风机壳体结构设计

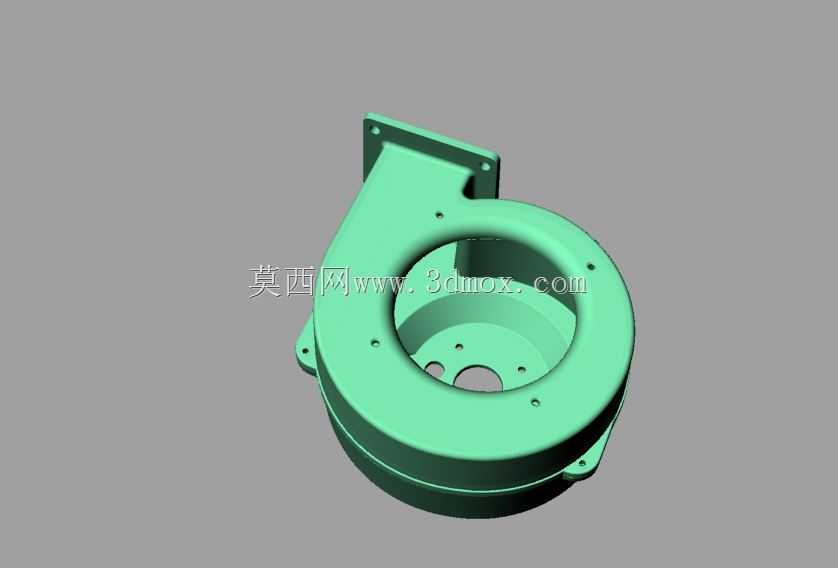

　　这款蜗壳式风机壳体采用金属注射成型工艺制备，是小型离心风机的核心承载与导流部件，常见于小型散热通风、低压送风类设备中，比如电子设备机柜散热、小型工业设备排风、家用新风系统送风单元这类场景，承担着约束气流走向、承托叶轮组件、连接进出风管路的多重作用。从结构设计逻辑来看，整个壳体以阿基米德螺旋线作为流道的基础轮廓，顺着叶轮旋转的方向逐步扩压，将叶轮甩出的高速气流的动压逐步转化为静压，降低气流在壳体内的湍流损耗，这也是蜗壳类部件最核心的设计要点——流道的型线顺滑度直接决定风机的运行效率与气动噪音，建模过程中需要反复核对螺旋线的起始角度、扩压段的斜率，避免出现截面突变造成的气流涡旋。壳体的进风口位于蜗壳端面的中心位置，

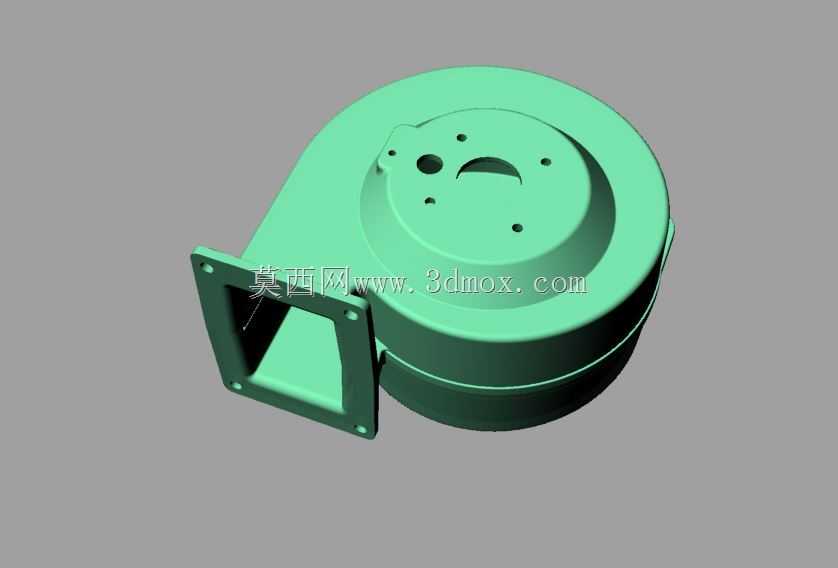

　　中心开孔区域预留了叶轮安装的避让空间，周边均匀分布的小孔用于固定电机端盖或者进风导风圈，孔位的位置度公差需要控制在0.1mm以内，避免装配后叶轮与壳体出现刮擦。出风口位置设计了带安装孔的方形法兰，法兰面与蜗壳流道的出口做了顺滑过渡，法兰上的四个安装孔用于对接出风管路或者设备的送风接口，法兰的平面度要求较高，防止装配后出现漏风的问题。壳体的外侧分布了多个带安装孔的凸耳，这些凸耳是整个风机组件的安装固定点，凸耳的位置经过受力校核，能够承受风机运行时的振动载荷，避免长期运行后出现固定松动的问题。考虑到金属注射成型的工艺特性，整个壳体的壁厚设计保持均匀，基本维持在2.5mm左右，没有出现过大的壁厚差，防止烧结过程中出现收缩不均导致的变形，

　　所有的转角位置都做了R1.5以上的圆角过渡，既可以降低成型过程中的应力集中，也能减少气流在壳体内的沿程阻力。壳体的蜗壳型面与端面的连接位置没有尖锐棱角，既符合MIM工艺的成型要求，也能避免装配过程中划伤操作人员。从安装边界来看，整个壳体的最大外轮廓尺寸适配直径120mm规格的离心叶轮，出风口法兰的尺寸为60mm*40mm，安装凸耳的孔位中心距适配常规小型风机的安装支架尺寸，不需要额外做转接件就可以直接装配到对应规格的设备上。在实际建模过程中，需要重点关注流道内壁的表面质量要求，因为内壁的粗糙度会直接影响气流的摩擦阻力，设计时预留了0.2mm的抛光余量，成型后经过简单的抛光处理就可以达到使用要求。另外，

　　壳体上的所有安装孔都设计了沉头结构，装配后螺丝头不会突出壳体表面，既可以避免螺丝头干涉其他部件，也能让整体外观更加规整。不同于钣金焊接的蜗壳，这款采用MIM工艺成型的壳体没有拼接焊缝，不存在焊缝漏风、焊缝位置应力集中的问题，整体的结构强度更高，适合批量生产的小型风机产品，在小尺寸、复杂结构的风机部件生产中，这种工艺的优势十分明显，不需要做复杂的焊接工装，成型后的尺寸一致性好，后续的机加工量极少，能够有效控制批量生产的成本。设计过程中还需要考虑叶轮装配后的间隙控制，壳体内腔与叶轮外缘的间隙控制在1.5-2mm之间，间隙过大会造成气流回流降低效率，间隙过小则容易因为加工或者装配误差出现叶轮擦壳的问题，这个间隙值是结合MIM工艺的成型公差、装配公差综合确定的，能够兼顾效率与装配可靠性。
