多工位精密定位工装治具结构

　　这套工装结构主要面向小尺寸电子接插件类零件的批量装配、检测工序设计，在消费电子连接器生产、低压电器元件组装的产线环节中，这类治具承担着工件精准定位、工序基准统一的核心作用，能直接避免人工装夹带来的位置偏差，保障同批次产品加工或装配的一致性。从结构布局来看，整体采用层叠式模块化设计，底部为通用安装基座，可直接固定在自动化装配线的流水线工位台或者半自动压合设备的工作面上，基座上预留的标准安装孔位适配多数通用设备的装夹边界，不需要额外做转接板加工就能完成快速部署。中层为夹装主体承载结构，紫色主体部分采用高刚性模具钢加工，做了发黑防锈处理，内部预留的避让槽刚好适配工件下方的引脚伸出空间，避免装夹过程中碰伤工件的导电接触部位；

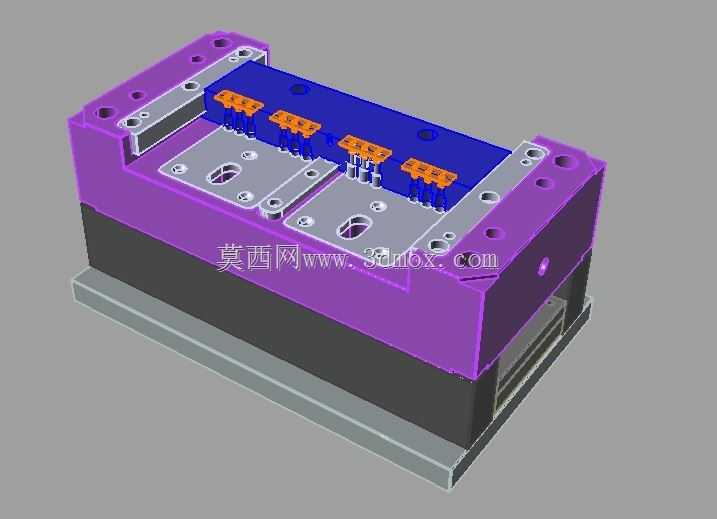

　　上层蓝色部分为快换式压合定位板，针对对应型号的接插件外形做了仿形避让，四个橙色的弹性压头均匀分布在定位板上，每个压头对应一个独立的装夹工位，单次装夹可同时完成四件工件的定位固定，压头内置的微型弹簧能提供恒定的压持力，既不会因为压力过大压损塑料壳体，也不会因为压力不足导致工件在装配受力时发生移位。设计过程中优先考虑了换型效率，上层定位板通过侧边的两个定位销与主体结构做精准定位，拆卸时只需要松开侧边的两个紧固螺丝就能完成不同型号定位板的更换，适配同系列不同尺寸接插件的生产需求，不需要更换整套治具，能大幅降低多品种小批量生产时的工装投入成本。主体结构两侧的导向槽做了高精度研磨处理，压合过程中定位板沿着导向槽垂直下行，

　　全程的平行度误差控制在0.02mm以内，保障每个工位的压合深度一致，避免出现个别工件压装不到位的情况。安装边界上，整套治具的整体长宽尺寸控制在小型工位设备的适配范围内，基座厚度经过受力校核，在常规压装力下不会发生形变，底部的沉头孔设计让安装螺丝不会突出基座底面，保障治具安装后与工作台面完全贴合，不会因为安装面不平导致整体结构倾斜。在实际应用场景中，这类治具既可以搭配手动压合台完成小批量试生产的装配作业，也可以加装气动驱动组件接入自动化产线，配合送料机构完成全自动上下料的批量生产，结构上预留的传感器安装位可以直接加装到位检测传感器，实时反馈每个工位的工件装夹状态，避免空压或者工件漏装的情况出现。

　　夹装工位的定位槽设计采用了一面两销的经典定位方案，每个工件位置都设置了一个圆柱销和一个菱形销，完全限制工件的六个自由度，装夹时不需要人工反复调整位置，只要将工件放到定位槽内就能自动找准基准位置，对操作工人的技能要求大幅降低，新员工经过简单培训就能完成装夹操作，能有效提升产线的单人作业效率。结构上的排屑槽设计也充分考虑了生产现场的实际情况，定位槽周边预留的微小缝隙可以让装配过程中产生的塑料碎屑、灰尘直接落入下方的集屑空腔，不需要每次作业后都清理定位面，减少日常维护的工作量，集屑空腔可以在批次生产结束后统一清理，不会因为碎屑堆积影响定位精度。
