快插式微型塑料流体控制阀结构

　　日常做小型流体管路配套设计时，这类微型塑料阀的出镜率其实很高，不像工业金属阀件走高压大流量工况，它的核心应用场景集中在低压小通径的流体回路里，比如小型净水设备的支路通断控制、实验室分析仪器的试剂管路切换、家用小型水族箱的水流调节，甚至部分气动低压回路的小气路通断也会用到这类阀件，核心优势就是自重极轻、装配效率高、和塑料管路的兼容性好，不会像金属阀件那样在弱腐蚀流体里出现锈渍污染介质的问题。

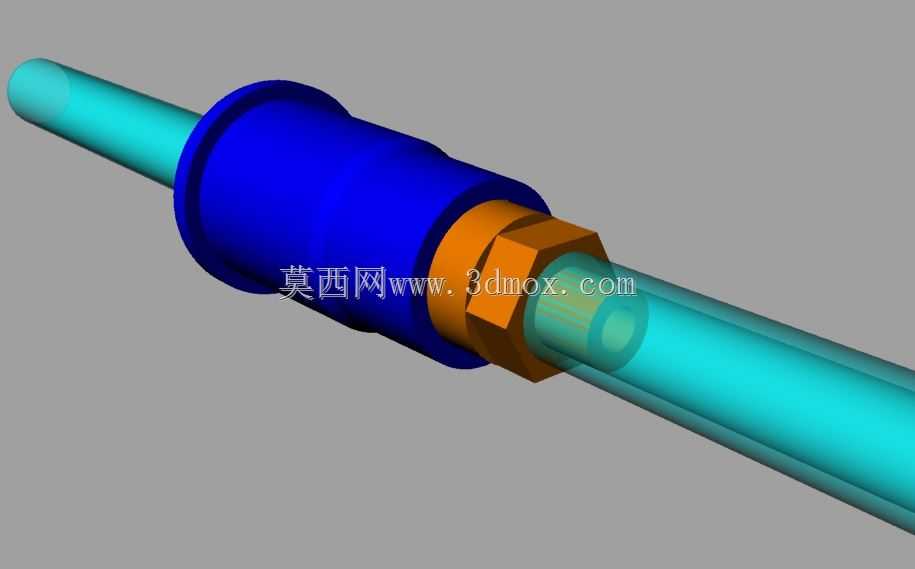

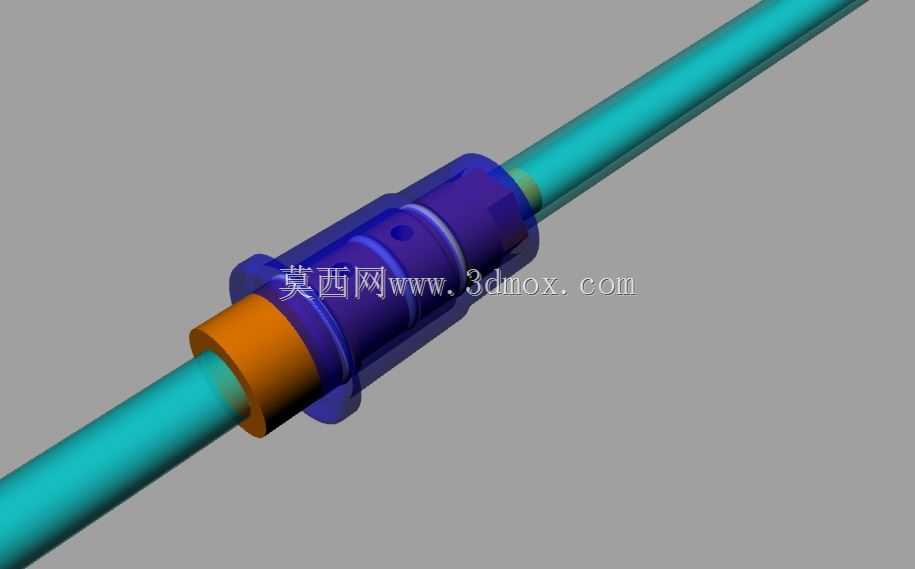

　　从结构设计逻辑来看，这款阀采用了两端快插的连接形式，省去了传统阀件需要螺纹缠绕生料带、或者卡套预紧的繁琐步骤，现场装配时只要把对应外径的塑料软管插到阀的两端接口，内部的弹性卡圈就会自动卡住管路外壁，配合内置的橡胶密封圈实现端面密封，徒手就能完成装配，单节点的装配时间比螺纹连接缩短七成以上，非常适合大批量产线的快速组装需求。中间的六角结构是专门预留的操作位，不管是管路插拔时的受力固定，还是后期需要手动旋拧调整阀的安装朝向，都可以用普通开口扳手或者甚至徒手借力，不需要额外做专用工装夹持，这点在狭小安装空间里优势特别明显，比如设备内部管路排布密集的区域，没有多余空间容纳大尺寸扳手的话，这个六角位就能派上大用场。

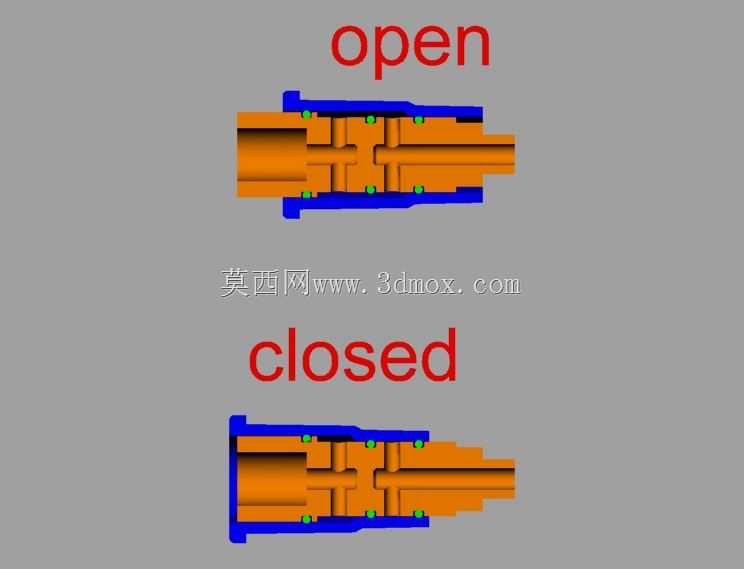

　　设计时的尺寸边界卡得很明确，两端的快插接口适配常规的小通径塑料软管，整体轴向长度控制得很短，不会在管路里占用过多的安装空间，阀体主体的最大外径也做了收窄处理，多组阀并排安装时不会出现干涉问题。内部的流道做了等径圆滑过渡，没有突兀的变径或者直角转角，能最大程度降低流体通过时的阻力，减少小流量工况下的压损，避免出现流道积液残留的问题，对于输送洁净流体或者少量易结晶介质的场景，这种平滑流道也能减少介质残留带来的堵塞风险。阀体主体选用的蓝色工程塑料一般是共聚PP或者食品级POM材质，既满足涉水场景的卫生要求，也有足够的结构强度承受低压工况的管路压力，中间的锁紧螺母部分用橙色区分，一方面是装配时的视觉对位标识，避免工人装反密封圈方向，另一方面也能和常规的同规格快插接头做视觉区分，后期设备维护时能快速识别出阀件的安装位置，不用顺着管路逐一排查。

　　实际选型时要注意它的压力适用边界，这类塑料微型阀一般只适用于0.6MPa以下的常温流体工况，不能用在高温蒸汽或者高压油路里，安装时要保证管路插入深度到位，快插接口一般都有深度标记线，插装到位后要轻拉管路确认卡接牢固，避免承压时管路脱开。另外它的密封件默认是丁腈橡胶材质，如果输送的是特殊有机溶剂或者强氧化介质，需要提前更换适配的氟橡胶密封件，不然容易出现密封溶胀失效的问题。从建模角度来说，这类阀的建模重点在快插接口的内部卡齿结构和密封槽的尺寸匹配，卡齿的倾斜角度要做15度左右的后倾设计，保证管路插入时顺滑，受反向拉力时能越卡越紧，密封槽的尺寸公差要控制在正负0.1mm以内，不然会出现密封圈压缩量不够漏水，或者压缩量过大插拔力超标的问题。中间的阀腔流道要和两端接口保持同轴度，同轴度公差要控制在0.05mm以内，不然会出现内部阀芯卡滞，通断操作不顺畅的问题。外形建模时要注意六角位的对边尺寸符合标准扳手的尺寸系列，不要做非标的六角尺寸，不然现场维护时找不到适配的扳手，会给后期运维带来不必要的麻烦。
