铝制接线盒注塑成型模具结构设计

　　这套模具针对铝材质接线盒的注塑成型工艺开发，核心服务于户外电气布线、工业设备电控回路的接线防护场景，日常工况中这类接线盒需要承担线缆转接、分线防护的作用，既要隔绝外界粉尘、水汽对接线端子的侵蚀，也要保证壳体自身的结构强度，抵御安装、运维过程中的外力磕碰。从实际使用场景倒推设计逻辑，接线盒在成套电气设备里属于用量极大的基础配件，批量生产时对成型效率、尺寸一致性的要求远高于普通结构件，因此模具采用了一模两腔的布局，在单模循环里同时成型两个不同结构的接线盒壳体，匹配量产时的节拍需求。

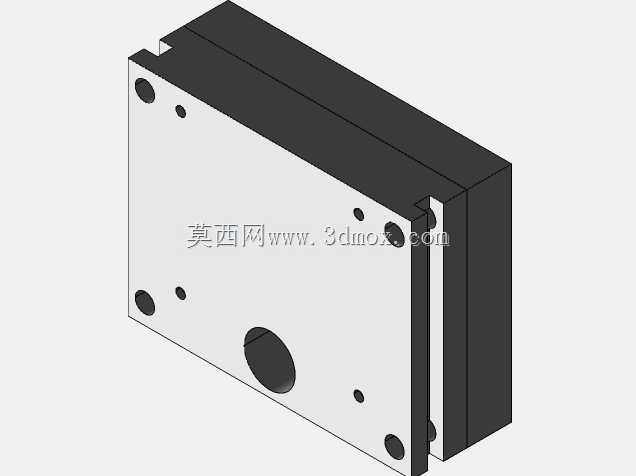

　　模架选用标准三板式结构，底座四个角位设置了贯通安装孔，孔位公差严格匹配注塑机台的模板装夹基准，安装时不需要额外做适配加工，直接通过压板就能完成模架的固定，装夹边界控制在常规120吨注塑机的模板容位范围内，不需要动用大吨位设备，能有效降低量产时的机台成本。模架的分型面沿着接线盒的最大外轮廓设置，开模时能保证壳体顺利留在动模侧，不会出现粘定模的问题，减少生产过程中的取件故障。

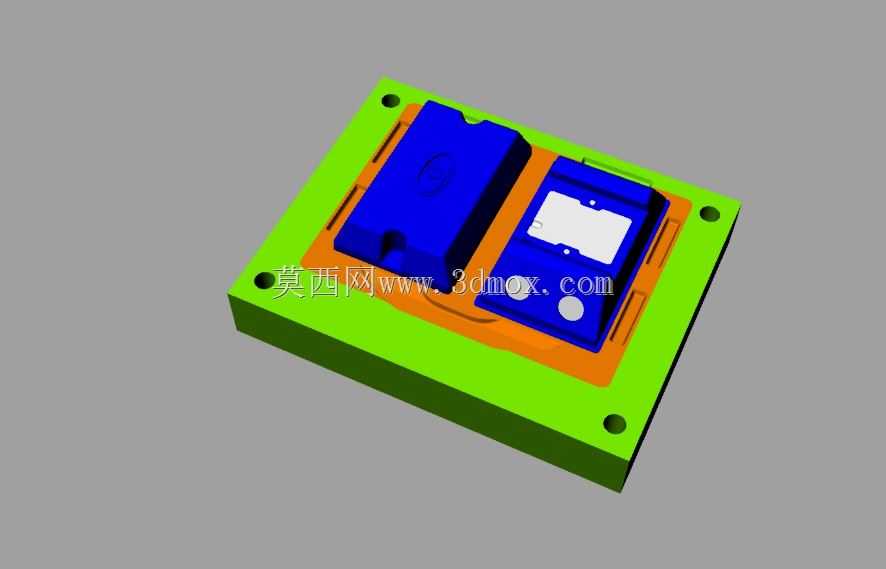

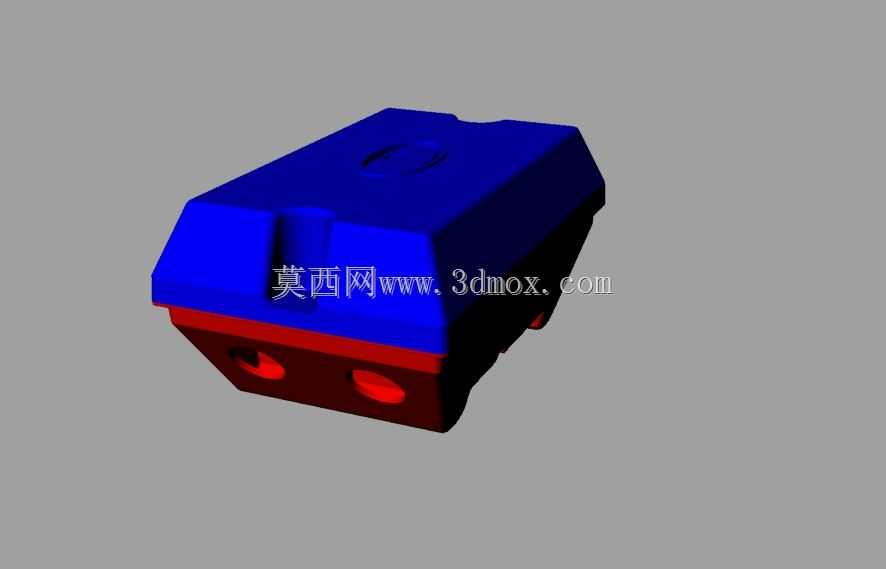

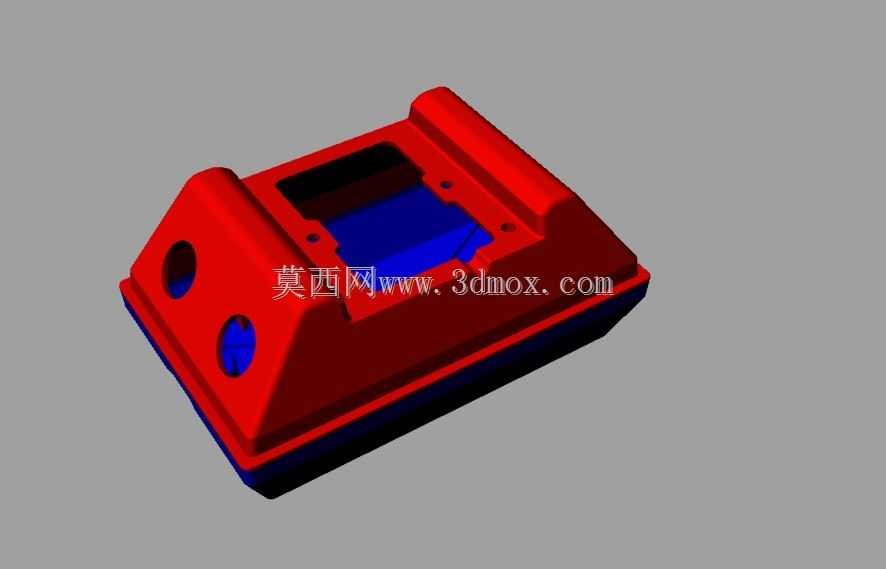

　　型腔部分的设计完全贴合接线盒的实际功能需求，两个型腔分别对应两种不同结构的接线盒：其中一个型腔成型的是带封闭上盖的基础款壳体，侧壁预留了线缆穿入的让位槽结构，槽位边缘做了圆角过渡，避免成型时出现应力集中导致的开裂；另一个型腔成型的是带操作窗口的检修款壳体，窗口位置的镶件做了快拆设计，后续如果窗口尺寸调整，不需要重新加工整个型腔，只需要更换对应镶件就能快速适配改型需求，能大幅降低后续产品迭代的模具改造成本。型腔的流道采用平衡式布局，从主浇道到两个型腔的分流道长度、截面尺寸完全一致，保证注塑时铝基熔料能同时填充到两个型腔的各个位置，避免出现缺胶、飞边、成型密度不均的问题，保证两个壳体的成型收缩率一致，尺寸偏差控制在装配允许的公差范围内。

　　冷却水路的排布沿着型腔的轮廓环绕设置，距离型腔壁的距离保持均匀，避免出现局部冷却不均导致的壳体翘曲变形——毕竟接线盒后续要和盒盖、防水胶圈配合安装，如果壳体平面度超差，装配后会出现缝隙，直接影响防护性能。顶出结构采用顶杆+推板组合的方式，顶杆位置避开壳体的外观面和密封配合面，顶出时受力均匀，不会在壳体表面留下明显的顶出痕迹，也不会因为局部受力过大导致壳体顶穿、变形。

　　考虑到铝材质注塑时的成型温度较高，模具的导向部件都做了硬化处理，导柱导套的配合间隙控制在合理范围，长期反复开合模也不会出现导向偏移，避免型腔错位导致的产品错边问题。排气槽开设在型腔的末端填充位置，深度控制在不产生飞边的阈值内，注塑时能快速排走型腔内的空气，避免产品内部出现气泡、烧焦等成型缺陷，保证壳体的致密性，满足户外使用的防护要求。

　　从安装适配的角度看，模具的整体外形尺寸、顶出孔位置、浇口套规格都符合通用注塑机的安装标准，不需要对机台做额外改造就能直接上机生产，换模时的定位效率高，能适配多批次、不同订单量的生产需求。日常生产维护时，型腔、型芯的拆分结构设计也便于清理料渣、更换磨损部件，不需要完全拆解模架就能完成常规维保，能减少生产线的停线时间，提升整体生产效率。
