自动燃油泵铝注射成型模具结构设计

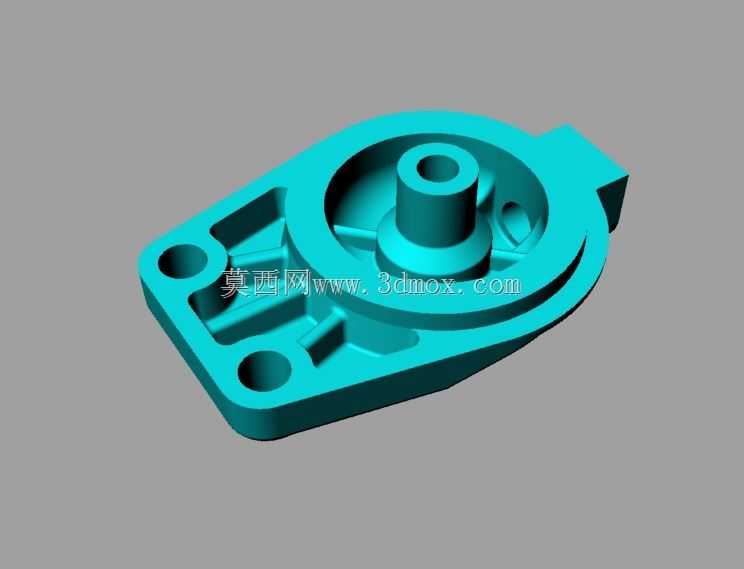

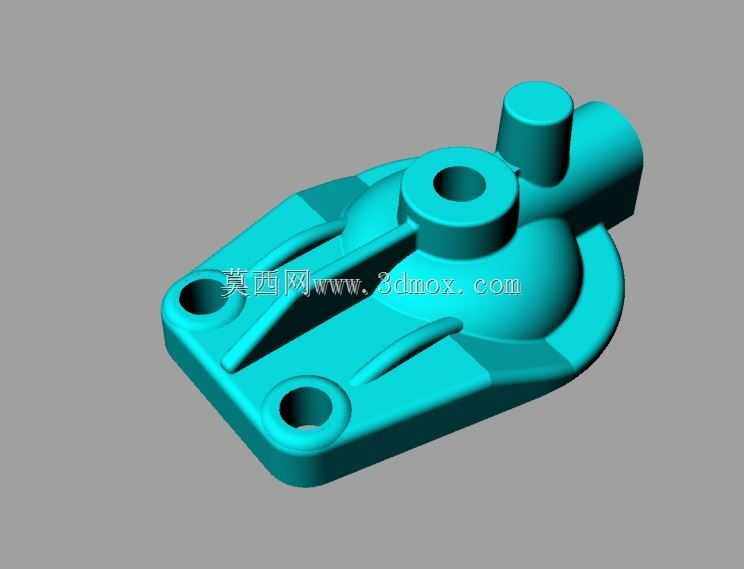

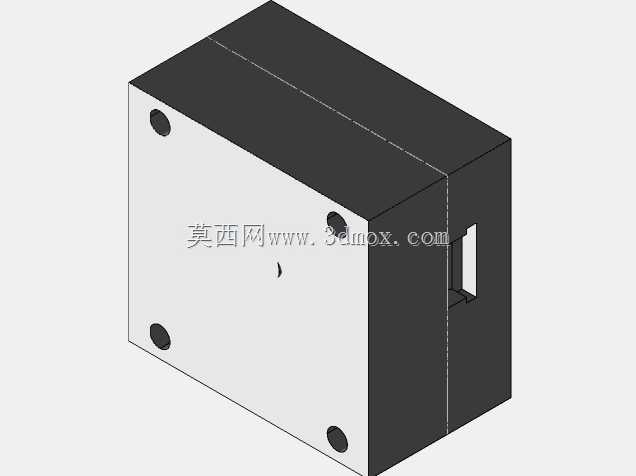

　　这套模具针对自动燃油泵的铝合金壳体部件开发，适配低压铝注射成型工艺，主要应用于汽车燃油供给系统零部件的批量生产场景，成型后的零件直接装配于乘用车、轻型商用车的燃油泵总成内，承担燃油输送过程中的泵体支撑、流道密封、组件定位功能。从实际生产需求出发，整套模架采用标准三板式结构布局，模座四角设置贯通式安装孔，可直接适配常用吨位的立式铝注射成型机台装夹，安装孔位的中心距公差控制在±0.02mm范围内，避免装夹时出现偏载导致的模架受力变形。模具的分型面设置在燃油泵壳体的最大轮廓处，开模时动定模分离后，成型后的铝制件会随动模侧停留，配合侧方设置的斜导柱抽芯机构，可自动脱出零件侧面的卡扣与安装凸台结构，不需要人工额外进行侧孔修整，

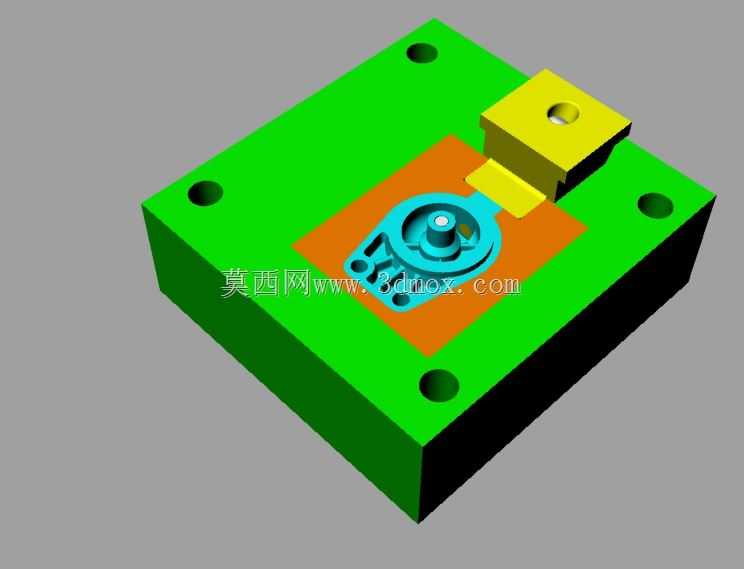

　　单模成型周期可控制在45秒以内，适配大批量连续生产的节拍要求。浇注系统采用侧浇口进料方式，浇口位置设置在零件的非装配边缘处，成型后浇口残留高度不超过0.1mm，不需要后续进行大量的打磨修整，减少后工序的加工工作量。型腔部分采用镶拼式结构，与铝液直接接触的型芯、型腔镶件均采用热作模具钢材质，表面做氮化处理，硬度可达HRC52-56，可承受铝液注射过程中的高温冲刷与反复开合模的机械冲击，正常生产工况下模具寿命可达10万模次以上。冷却水道围绕型腔与型芯均匀排布，水道距离成型面的距离保持在15-20mm区间，进出水口采用标准快插接头，可直接对接机台的冷却循环系统，成型过程中型腔各区域温差控制在±5℃以内，避免铝件冷却不均出现的缩孔、变形、

　　尺寸超差问题。顶出系统采用顶杆+推板组合的顶出方式，顶杆位置均匀分布在零件的加强筋、安装凸台等刚性较好的区域，顶出行程设置为25mm，顶出时零件受力均匀，不会出现顶白、顶穿、变形等缺陷。模具的导向系统采用导柱导套配合结构，导柱设置在动模侧，导套设置在定模侧，合模时导柱先进入导套完成定位，定位精度可达0.01mm，避免合模过程中型芯与型腔出现错位导致的零件错边、壁厚不均问题。从零件的功能需求来看，成型后的燃油泵壳体需要容纳泵芯、单向阀、滤网等组件，因此模具成型的壳体内腔尺寸公差严格控制在±0.03mm，安装孔位的位置度公差不超过0.02mm，保证后续装配时各组件可顺利压装，不会出现装配干涉或者密封失效的问题。

　　模具的排气槽开设在分型面的末端以及熔体填充的末端位置，排气槽深度控制在0.05mm，既可以顺利排出型腔内的空气，避免铝件出现气孔、填充不足的缺陷，又不会出现铝液窜入排气槽形成飞边的问题。整套模具的外形尺寸控制在300mm×280mm×220mm区间，整体重量不超过85kg，日常吊装、维护、更换镶件时操作便捷，不需要额外配置大吨位的吊装设备，适配多数中小型零部件加工厂的生产条件。在设计过程中充分考虑了铝注射成型的工艺特性，针对铝液流动性好、成型温度高、冷却收缩率大的特点，对型腔的收缩率设置为0.8%，同时在零件的厚壁位置设计了局部冷却结构，避免厚壁处出现缩松缺陷影响零件的结构强度。
