庞蒂亚克T6涡轮增压器右侧安装法兰板

　　在乘用车动力总成的改装与原厂性能升级场景中，涡轮增压器的安装固定可靠性直接决定了增压系统的密封性能与长期运行稳定性，这款适配庞蒂亚克T6规格的涡轮安装法兰板，正是针对TV8100系列涡轮增压器的右侧车身框架安装位开发的专用连接构件。从实际装车的工况来看，该构件需要同时承担涡轮本体的静载荷、发动机运行传递的振动载荷，以及增压管路工作时的热应力，因此在结构设计阶段就优先考虑了安装边界的匹配精度与结构刚度的平衡。

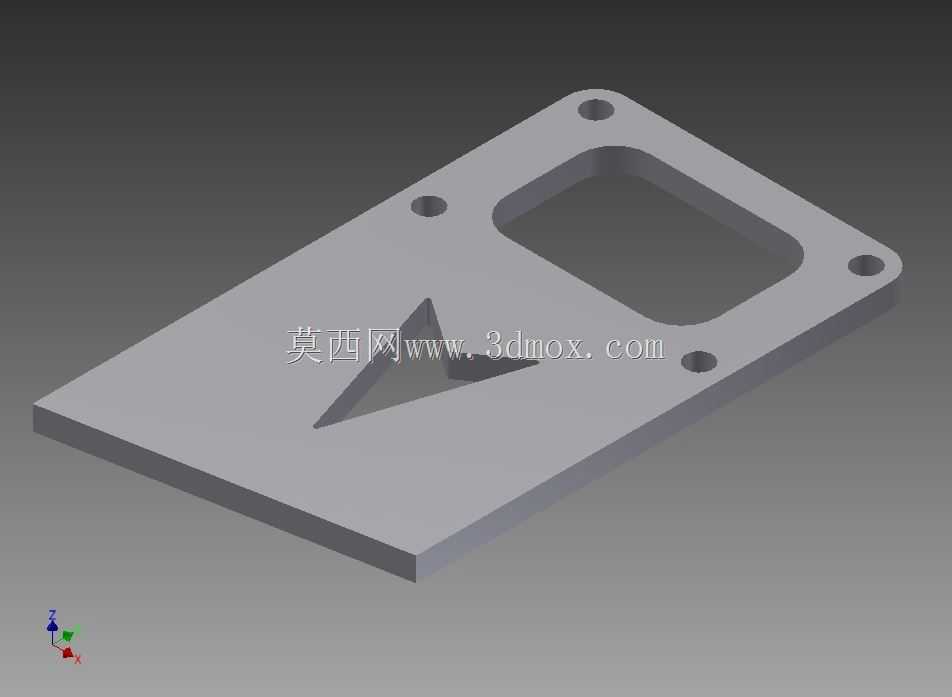

　　设计过程中首先锚定的是A型车身右侧框架角的安装点位，四个螺栓过孔的位置完全贴合车身框架的预装螺柱坐标，避免现场安装时出现扩孔、错位的问题，中间的大尺寸镂空区域并非减重设计，而是为涡轮壳体的凸起结构预留避让空间，防止安装后出现硬接触干涉，同时也能减少热传导路径，降低涡轮工作时的高温向车身侧传递的效率。板面的厚度经过反复校核，既不会因为过薄导致螺栓锁紧后出现板面翘曲，影响法兰面的密封平面度，也不会因为过厚增加不必要的重量，挤占发动机舱的有限布置空间。

　　从功能特性来看，该法兰板作为涡轮增压器与车身侧安装点的过渡连接件，上表面的平面度公差控制在机械安装的常规要求范围内，能够保证与涡轮侧安装面的完全贴合，避免长期振动后出现连接松动。四个安装孔的孔径略大于配套螺栓的公称直径，预留了微小的装配调整余量，能够抵消车身框架焊接时产生的微小位置误差，降低现场装配的对位难度。板面的三角形凸起标识是安装方向的对位标记，作业人员无需对照图纸即可快速判断安装朝向，减少装配失误的概率。

　　在实际应用场景中，这类专用安装法兰多用于大排量V型发动机的涡轮升级项目，尤其是针对老款庞蒂亚克性能车型的动力复原与改装作业，TV8100系列涡轮本身的体积与重量都大于原厂小尺寸涡轮，原厂的安装支架无法满足承载要求，这款法兰板通过与车身框架角的多点连接，将涡轮的载荷分散到更大面积的车身结构上，避免局部应力集中导致的安装点开裂。设计时还考虑了售后维护的便利性，法兰板的边缘做了倒角处理，不会在拆装过程中划伤周边的管线与作业人员的手部，所有孔位的边缘都做了去毛刺处理，避免螺栓锁紧时毛刺脱落掉入安装间隙造成异响。

　　从安装边界来看，该法兰板安装完成后，板面与涡轮侧安装面完全贴合后，突出车身框架的高度控制在合理范围内，不会与周边的冷却管路、线束、油轨等部件产生干涉，镂空区域的轮廓完全匹配涡轮壳体的局部外形，即使在发动机最大扭矩输出产生最大位移量时，两者之间也能保留足够的安全间隙。板面的材质选用常规的结构用钢材，能够承受涡轮工作时传递过来的持续高温，不会因为长期热循环出现材质变形，连接可靠性可以覆盖车辆的全生命周期使用需求。在建模过程中，所有的安装孔位坐标都参考了实车的扫描数据，法兰面的平面度、孔位的位置度都按照汽车零部件的常规公差等级设定，能够直接对接数控加工生产，不需要二次调整尺寸参数。
