庞蒂亚克涡轮歧管D端口连接法兰结构

　　在汽车动力改装与原厂进排气系统维护场景中，这类适配特定发动机封头的D端口法兰，是涡轮歧管与缸盖侧端口实现刚性密封连接的核心承载零件，直接决定了增压气路的密封可靠性与安装对位精度，稍有尺寸偏差就会引发增压泄漏、安装错位甚至周边部件干涉的问题。从实际装车工况来看，这类法兰长期处于发动机舱高温振动环境，既要承受涡轮端传递的持续振动载荷，还要耐受排气侧传导的高温，因此结构设计上优先保证连接刚性与密封面平面度，没有多余的冗余结构，所有轮廓与孔位都围绕适配对应型号封头的安装边界做匹配。

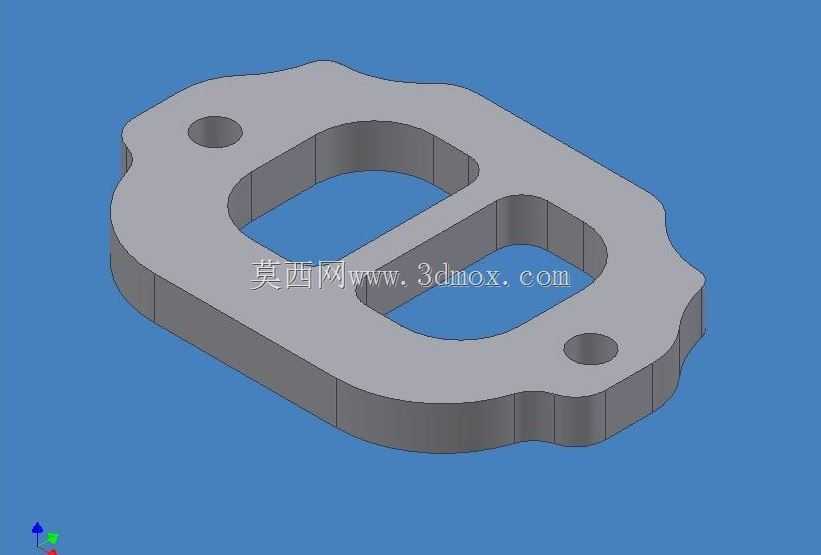

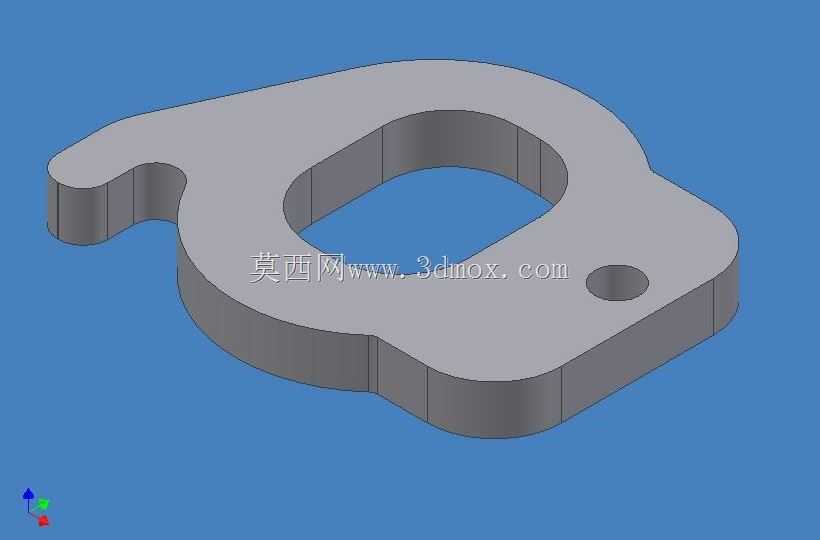

　　从结构设计逻辑来看，法兰主体采用扁平块状结构，中心区域做了双D型贯通开孔，完全匹配涡轮歧管的双D端口通流轮廓，保证气路流通截面无突变，避免增压气流在连接位置产生不必要的紊流压损。法兰两端对称布置的两个安装通孔，是对应缸盖侧封头的固定螺栓位，孔位的位置度公差控制在±0.1mm以内，保证安装时螺栓可以顺畅穿入，不会产生强制装配带来的内应力，避免长期振动下出现法兰变形或者螺栓断裂的问题。法兰的外轮廓没有采用规则矩形设计，而是顺着中心通流孔的走向做了随形切边，在保证密封面有效压紧宽度不小于8mm的前提下，尽可能缩减法兰的整体外廓尺寸，避免安装时与周边的水管、线束支架或者发动机舱覆盖件产生干涉，这也是改装类动力零部件设计时的核心考量——在满足连接强度与密封要求的前提下，尽可能压缩安装占用空间，适配不同车型的紧凑机舱布局。

　　密封面的设计上，法兰两侧与歧管、封头贴合的平面都要求平面度公差不大于0.05mm，表面粗糙度控制在Ra1.6以内，保证配合时不需要额外涂抹过厚的密封胶，仅依靠金属面贴合加耐高温密封垫就能实现可靠密封，避免长期高温下密封胶老化失效引发的漏气问题。法兰的厚度设置充分考虑了螺栓压紧力的分布，整体厚度均匀，在螺栓孔周边没有做额外的加厚凸台，因为这类小尺寸连接法兰的螺栓跨距较小，均匀厚度下的刚性已经足够承受螺栓压紧力，不会出现压紧时法兰翘曲导致的密封面贴合不严问题。

　　从安装边界来看，这款法兰的两个安装孔中心距完全匹配#6h 455封头的对应孔位，中心通流孔的轮廓与歧管D端口完全对齐，安装时只需要将密封垫放置在法兰与封头、法兰与歧管的结合面之间，穿入固定螺栓按照对角顺序分次拧紧到规定扭矩即可，不需要额外做位置调整。需要注意的是，若实际装车时发现中央单元的周边孔位存在轻微偏差，可在保证通流孔完全对齐、密封面有效压紧宽度足够的前提下，对非密封区域的法兰外轮廓做少量修磨，或者微调对应安装支架的孔位，不会影响法兰本身的连接强度与密封性能。这类法兰的建模过程中，优先以封头的端口扫描点云为基准做逆向拟合，先确定两个安装孔的绝对位置，再以孔位为基准绘制中心D型通流孔的轮廓，最后做外轮廓的随形偏移，所有倒圆角都采用R2-R3的小圆弧过渡，避免应力集中在棱角位置，提升长期振动工况下的结构疲劳寿命。在实际工程应用中，这类法兰常采用45号钢或者不锈钢材质加工，钢制件表面做发黑或者镀锌处理提升耐腐蚀性，不锈钢件则直接做表面钝化处理，适配不同的使用成本与耐温需求，加工时优先采用铣削一次成型，保证密封面的平面度与孔位精度，不需要后续的二次修磨，减少加工工序带来的精度偏差。
