适配197圆形端口的汽车排气连接法兰

　　在汽车排气系统的改装与原厂适配作业中，排气歧管与下游管路的连接密封是影响整机排气效率、NVH表现以及排放合规性的关键环节，这款适配197圆形端口的多孔排气法兰，正是针对特定车型排气端的连接需求开发的结构件。从实际装车场景来看，这类法兰主要承担排气歧管出口端的对接功能，一侧贴合排气歧管的缸盖侧安装面，另一侧对接排气头段的圆形端口，需要在发动机持续的高温振动工况下保持稳定的密封性能，避免排气泄漏导致的氧传感器信号失真、排气背压异常以及舱内废气倒灌问题。

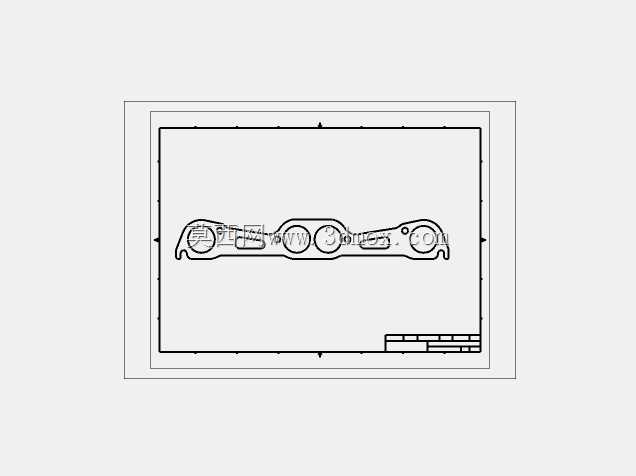

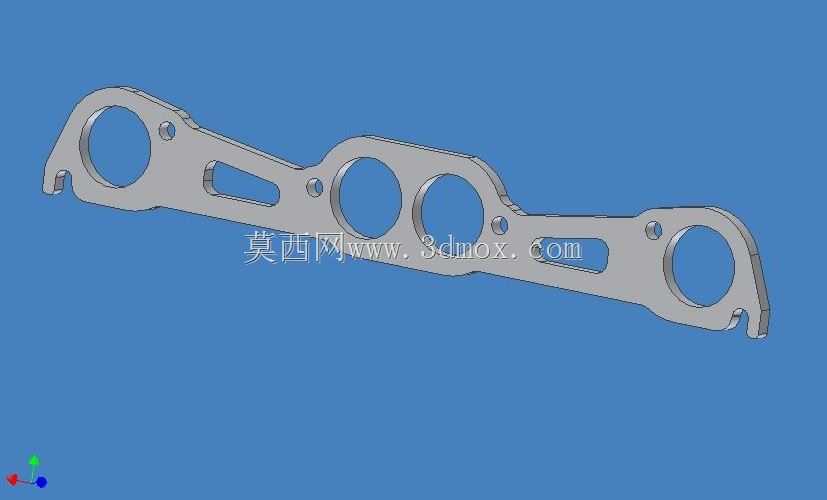

　　从结构设计逻辑来看，这款法兰采用了一体化冲压成型的扁平板式结构，整体轮廓顺着排气歧管的端口排布走向做了随形设计，没有多余的外凸结构，能够在有限的发动机舱侧向安装空间内完成布置。法兰上分布的四个大尺寸圆形通孔，分别对应四个气缸的排气通道，孔位的中心距完全匹配197规格圆形端口的安装基准，确保排气气流能够无阻碍地通过，避免因孔位错位产生的气流紊流、额外排气阻力。除了主流通孔之外，法兰本体上还分布了多个小直径的安装定位孔，这些孔位分别对应螺栓紧固点与定位销点位，其中定位孔的公差控制在IT7级精度区间，能够在装配时快速完成与歧管、对接管路的同轴定位，减少装配过程中的反复调整工作量，同时保证紧固后各连接面的压力分布均匀，避免局部压应力不足导致的密封垫片冲蚀损坏。

　　法兰本体上开设的两个长圆形减重孔，并非单纯为了削减材料用量，其位置经过受力仿真校核，布置在相邻两个主排气孔之间的低应力区域，在不降低整体结构刚度、不影响密封面平面度的前提下，既减少了法兰自身的热容量，让冷启动阶段的排气温度能够更快上升到三元催化器的工作区间，也降低了排气系统的整体自重，符合汽车零部件轻量化的设计方向。法兰两端的卡扣式延伸结构，是针对特定车型排气歧管的安装卡接位设计的辅助定位结构，装配时可以先通过这两个卡扣将法兰预挂在歧管安装面上，无需操作人员全程手扶对位，再依次穿入紧固螺栓完成扭矩打紧，能够有效提升产线装配或者售后改装的作业效率。

　　从安装边界尺寸来看，这款法兰的整体厚度控制在适配金属多层密封垫片的常规区间，密封面的平面度要求控制在0.1mm以内，确保在螺栓按照规定扭矩紧固后，密封垫片能够被均匀压缩，填补法兰面与歧管、对接管路端面的微观间隙。法兰的外轮廓边缘做了R2的圆角过渡处理，避免装配过程中尖锐边角划伤操作人员，也减少了应力集中点，防止发动机长期运行过程中因振动疲劳在边角处产生裂纹。在实际选型适配时，需要注意这款法兰的孔位排布是针对四缸机型的等距排气端口设计，仅适配197规格的圆形端口头段管路，无法直接通用在其他孔距的排气系统上，如果要跨车型使用，需要重新核对主孔中心距、安装孔位坐标以及整体轮廓的避让空间，避免出现与周边发动机附件、舱内结构件的干涉问题。

　　从工况适配的角度，这款法兰的结构设计充分考虑了排气系统的工作环境，平板式的结构相比铸造法兰拥有更好的韧性，能够在发动机冷热交变的工况下吸收部分振动变形，减少密封面的翘曲风险。在建模过程中，所有孔位的位置度、轮廓度都严格按照实际装车的安装基准做了参数化设定，修改孔位尺寸或者整体轮廓时可以直接通过参数驱动调整，能够快速衍生出适配其他端口规格的同系列法兰模型，为后续的同类型产品开发提供了可复用的建模基准。
